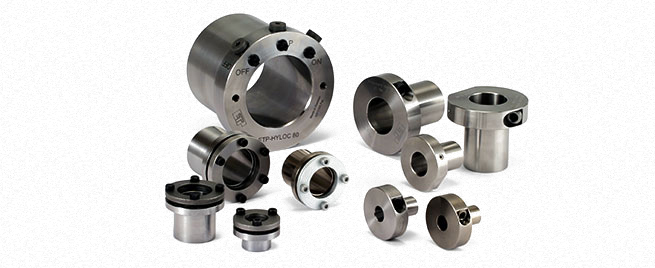

ETP BUSH (轴锁止)-液压式胀紧套

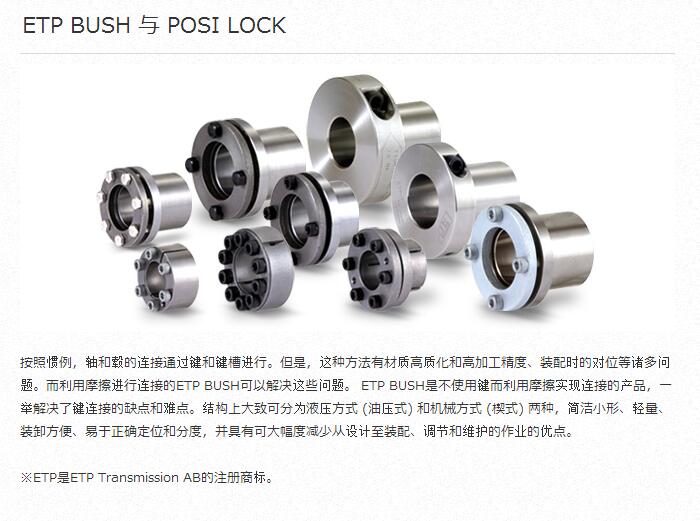

独创的液压方式(油压式)只需1颗螺栓即可实现连接独创的液压方式(油压式)只需1颗螺栓即可实现连接。轴与毂不使用键而利用摩擦实现连接，一举解决了键连接的缺点和难点。结构简单、装卸方便、能够实现正确定位和分度。可大幅度减少从设计至装配、调节和维护的作业。备有以能够用1颗螺栓进行安装且本同心度达到0.006mm的ETP-T为代表的各种型号。用途机床、泵、成型机、印刷机械、堆垛机械手、各种金属加工用具

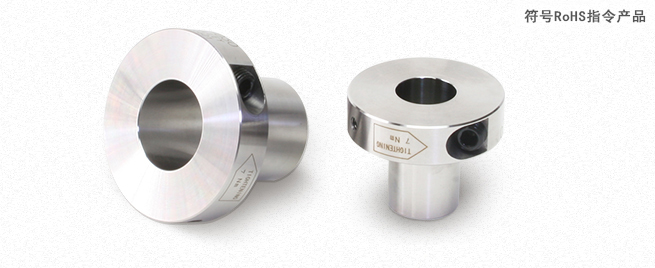

ETP-E Plus 型

用一根螺栓将轴和轮毂简单、快速地连接。由于同心度为非常出色的 0.2mm，因此最适用于精度要求高、拆装频率高的部位。由于结构上为径向拧紧，因此不需要占用安装空间。

正确、简单的定位

可在轴方向及旋转方向任意定位，很容易安装到需要同步调整的装置上。

节省空间

设计上可以径向连接，节省了空间，有益于低慣性、紧凑、轻量的设计。

高同心度

轴侧与轮毂侧的表面压力都很均匀，即使轮毂外径变小，也能保持很高的同心度。因此，即使用于高速旋转的场合，也能减少离心力导致的不平衡。

切实、快速安装

用一根螺栓按照规定的扭矩来固定，可切实进行安装。（*安装时请注意，轴和轮毂要完全接触，轴与轮毂的表面压力要适合，切实进行固定。）

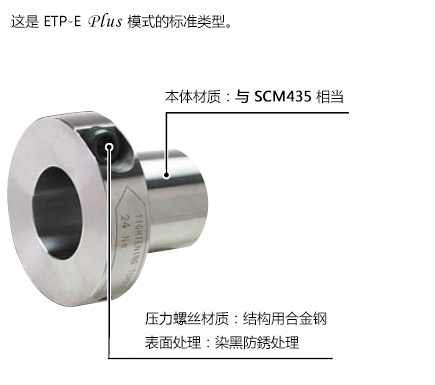

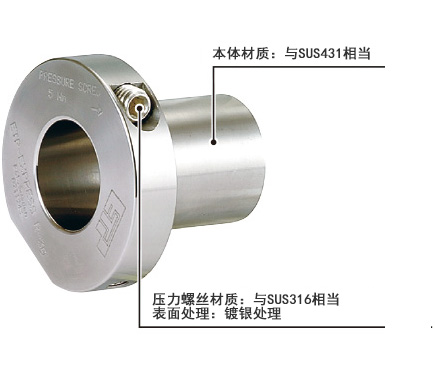

结构和材质

ETP-E Plus N TYPE

ETP-E Plus C TYPE

【规格】

型号	轴公差		允许转矩 [N･m]	允许推力 [N]	允许径向载荷 [N]	轴侧面压力 [N/mm²]	毂侧面压力 [N/mm²]	紧固转矩 [N･m]	转动惯量 [kg ･m²]	质量[kg]
型号	h7	k6	允许转矩 [N･m]	允许推力 [N]	允许径向载荷 [N]	轴侧面压力 [N/mm²]	毂侧面压力 [N/mm²]	紧固转矩 [N･m]	转动惯量 [kg ･m²]	质量[kg]
ETP-E-015-N	●		46	5100	500	90	70	7	0.042 × 10^-3	0.16
ETP-E-019-N	●	○	85	7300	1000	90	70	7	0.063 × 10^-3	0.20
ETP-E-020-N	●		110	9100	1000	90	70	7	0.069 × 10^-3	0.21
ETP-E-022-N	●	○	130	9600	1200	90	70	7	0.095 × 10^-3	0.25
ETP-E-024-N	●	○	190	13000	1400	90	70	7	0.109 × 10^-3	0.26
ETP-E-025-N	●		230	15000	1500	90	70	7	0.114 × 10^-3	0.27
ETP-E-028-N	●	○	280	16000	1800	90	70	7	0.166 × 10^-3	0.33
ETP-E-030-N	●		380	21000	2000	90	70	7	0.185 × 10^-3	0.35
ETP-E-032-N	●	○	440	22000	2200	90	70	7	0.244 × 10^-3	0.41
ETP-E-035-N	●		640	30000	2500	90	70	7	0.317 × 10^-3	0.47
ETP-E-038-N	●	○	890	38000	2800	90	70	24	0.756 × 10^-3	0.83
ETP-E-040-N	●		1100	45000	3000	90	70	24	0.836 × 10^-3	0.88
ETP-E-042-N	●	○	1100	43000	3200	90	70	24	0.959 × 10^-3	0.95
ETP-E-045-N	●		1400	51000	3500	90	70	24	1.152 × 10^-3	1.03
ETP-E-048-N	●	○	1700	57000	4000	90	70	24	1.430 × 10^-3	1.09
ETP-E-050-N	●		1900	63000	4500	90	70	24	1.497 × 10^-3	1.18
ETP-E-055-N	●	○	2400	71000	5000	90	70	24	2.130 × 10^-3	1.46
ETP-E-060-N	●		3300	90000	5300	90	70	24	3.089 × 10^-3	1.79

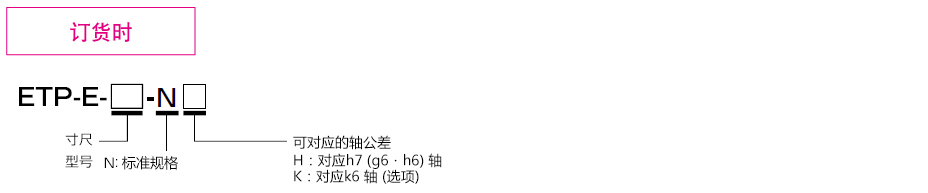

※支持轴公差 h7 的尺寸已经用 ● 记号标出。此外，支持 k6 的尺寸为带有标记型号的可选项目。敬请注意。

※允许转矩是当推力为零时的数值，允许推力是当转矩为零时的数值。

※允许转矩、允许推力、轴侧面压力和毂侧面压力为20℃时的数值。

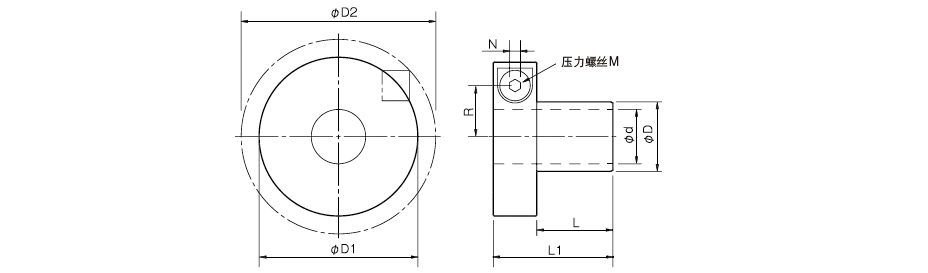

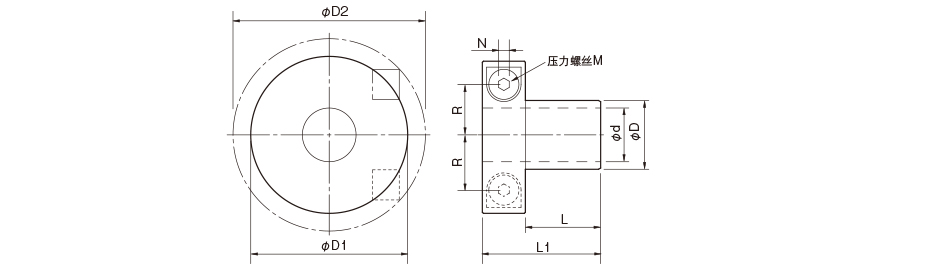

【尺寸】

单位 [mm]

型号	d	D	D1	D2	L	L1	R	N	M
ETP-E-015-N	15	18	46	50	23	37	15.1	5	1-M10
ETP-E-019-N	19	23	50.5	55	25	39	17.4	5	1-M10
ETP-E-020-N	20	24	51.5	56	27	41	18	5	1-M10
ETP-E-022-N	22	27	55.5	61	29	43	19.3	5	1-M10
ETP-E-024-N	24	29	57.5	63	30	44	20.3	5	1-M10
ETP-E-025-N	25	30	58	63	32	46	20.8	5	1-M10
ETP-E-028-N	28	34	63	70	34	48	22.6	5	1-M10
ETP-E-030-N	30	36	64.5	71	36	50	23.6	5	1-M10
ETP-E-032-N	32	39	68.5	78	38	52	24.8	5	1-M10
ETP-E-035-N	35	42	73	86	41	55	26.4	5	1-M10
ETP-E-038-N	38	46	84.5	92.5	47	67	31	8	1-M16
ETP-E-040-N	40	48	86.5	94	50	70	32	8	1-M16
ETP-E-042-N	42	51	89	96.5	50	70	33.2	8	1-M16
ETP-E-045-N	45	54	93	101	52	72	34.8	8	1-M16
ETP-E-048-N	48	59	97	104	53	73	36.8	8	1-M16
ETP-E-050-N	50	60	98.5	106	54	74	37.5	8	1-M16
ETP-E-055-N	55	67	106	116	59	79	40.5	8	1-M16
ETP-E-060-N	60	73	115.5	123.5	63	83	43.3	8	1-M16

※Φd2尺寸是紧固＜ETP-EXPRESS＞之前的尺寸。

※压力螺丝M公称为数量-螺钉公称。

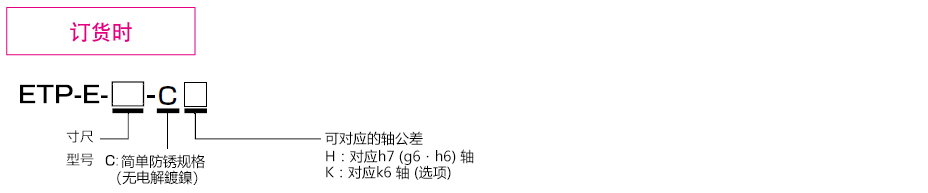

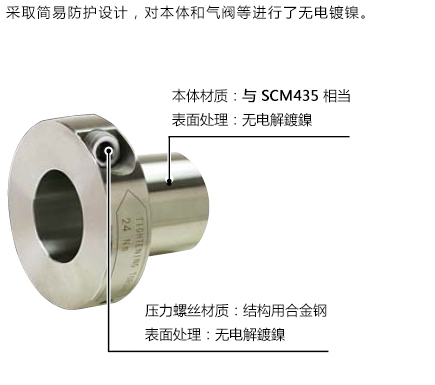

ETP-E Plus C TYPE（简单防锈规格）*订单生产品

【规格】

型号	轴公差		允许转矩 [N･m]	允许推力 [N]	允许径向载荷 [N]	轴侧面压力 [N/mm²]	毂侧面压力 [N/mm²]	紧固转矩 [N･m]	转动惯量 [kg ･m²]
型号	h7	k6	允许转矩 [N･m]	允许推力 [N]	允许径向载荷 [N]	轴侧面压力 [N/mm²]	毂侧面压力 [N/mm²]	紧固转矩 [N･m]	转动惯量 [kg ･m²]
ETP-E-015-C	●		34	3800	500	90	70	7	0.042 × 10^-3
ETP-E-019-C	●	○	63	5400	1000	90	70	7	0.063 × 10^-3
ETP-E-020-C	●		82	6800	1000	90	70	7	0.069 × 10^-3
ETP-E-022-C	●	○	97	7200	1200	90	70	7	0.095 × 10^-3
ETP-E-024-C	●	○	142	9700	1400	90	70	7	0.109 × 10^-3
ETP-E-025-C	●		172	11200	1500	90	70	7	0.114 × 10^-3
ETP-E-028-C	●	○	210	12000	1800	90	70	7	0.166 × 10^-3
ETP-E-030-C	●		285	15000	2000	90	70	7	0.185 × 10^-3
ETP-E-032-C	●	○	330	16000	2200	90	70	7	0.244 × 10^-3
ETP-E-035-C	●		480	22000	2500	90	70	7	0.317 × 10^-3
ETP-E-038-C	●	○	667	28000	2800	90	70	24	0.756 × 10^-3
ETP-E-040-C	●		825	33000	3000	90	70	24	0.836 × 10^-3
ETP-E-042-C	●	○	825	32000	3200	90	70	24	0.959 × 10^-3
ETP-E-045-C	●		1050	38000	3500	90	70	24	1.152 × 10^-3
ETP-E-048-C	●	○	1275	42000	4000	90	70	24	1.430 × 10^-3
ETP-E-050-C	●		1425	47000	4500	90	70	24	1.497 × 10^-3
ETP-E-055-C	●	○	1800	53000	5000	90	70	24	2.130 × 10^-3
ETP-E-060-C	●		2475	67000	5300	90	70	24	3.089 × 10^-3

※支持轴公差 h7 的尺寸已经用 ● 记号标出。此外，支持 k6 的尺寸为带有标记型号的可选项目。敬请注意。

※允许转矩是当推力为零时的数值，允许推力是当转矩为零时的数值。

※允许转矩、允许推力、轴侧面压力和毂侧面压力为20℃时的数值。

【尺寸】

单位 [mm]

型　号	d	D	D1	D2	L	L1	R	N	M
ETP-E-015-C	15	18	46	49	23	37	15.1	5	1-M10
ETP-E-019-C	19	23	50.5	53	25	39	17.4	5	1-M10
ETP-E-020-C	20	24	51.5	55	27	41	18	5	1-M10
ETP-E-022-C	22	27	55.5	61	29	43	19.3	5	1-M10
ETP-E-024-C	24	29	57.5	63	30	44	20.3	5	1-M10
ETP-E-025-C	25	30	58	63	32	46	20.8	5	1-M10
ETP-E-028-C	28	34	63	70	34	48	22.6	5	1-M10
ETP-E-030-C	30	36	64.5	71	36	50	23.6	5	1-M10
ETP-E-032-C	32	39	68.5	78	38	52	24.8	5	1-M10
ETP-E-035-C	35	42	73	86	41	55	26.4	5	1-M10
ETP-E-038-C	38	46	84.5	90	47	67	31	8	1-M16
ETP-E-040-C	40	48	86.5	92	50	70	32	8	1-M16
ETP-E-042-C	42	51	89	94	50	70	33.2	8	1-M16
ETP-E-045-C	45	54	93	101	52	72	34.8	8	1-M16
ETP-E-048-C	48	59	97	104	53	73	36.8	8	1-M16
ETP-E-050-C	50	60	98.5	106	54	74	37.5	8	1-M16
ETP-E-055-C	55	67	106	116	59	79	40.5	8	1-M16
ETP-E-060-C	60	73	115.5	133	63	83	43.3	8	1-M16

※Φd2尺寸是紧固＜ETP-EXPRESS＞之前的尺寸。

※压力螺丝M公称为数量-螺钉公称。

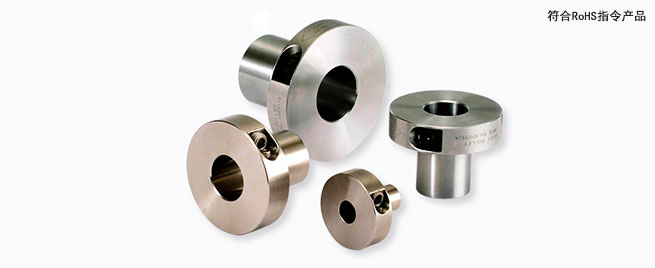

ETP-T型

轴与毂的连接仅用1根压力螺杆就能方便·迅速地实现。简化了需要旋转方向·轴向定位的设备的装配，对需要反复安装·拆卸的部位也有效。另外，轴与毂的同心度达到0.006，能够实现超高精度的定位。

使用1根螺栓连接

轴与毂的连接仅用1根压力螺杆就能方便·迅速地实现。

【规格】

型号	允许转矩[N•m]	允许推力[N]	允许径向载荷[N]	轴侧面压力[N/mm²]	毂侧面压力[N/mm²]	紧固转矩[N•m]	转动惯量[kg•m²]	质量[kg]
ETP-T-15	40	5000	1000	90	70	12	0.09×10^-3	0.25
ETP-T-19	90	9000	1000	90	70	12	0.14×10^-3	0.31
ETP-T-20	120	12000	2000	90	70	12	0.15×10^-3	0.32
ETP-T-24	220	18000	2000	90	70	16	0.40×10^-3	0.57
ETP-T-25	290	23000	3000	90	70	16	0.44×10^-3	0.60
ETP-T-30	500	33000	4000	90	70	16	0.60×10^-3	0.70
ETP-T-35	800	45000	5000	90	70	16	1.00×10^-3	1.00
ETP-T-40	1200	60000	6000	90	70	24	1.70×10^-3	1.30
ETP-T-50	2000	94000	9000	90	70	24	2.70×10^-3	1.70
ETP-T-60	4000	133000	12000	90	70	40	5.00×10^-3	2.50
ETP-T-70	6500	186000	13000	90	70	40	8.80×10^-3	3.60
ETP-T-75	7800	208000	14000	90	70	40	11.60×10^-3	4.20
ETP-T-80	9000	225000	15000	90	70	40	14.37×10^-3	4.77
ETP-T-90	13000	288000	17000	90	70	60	24.07×10^-3	6.48
ETP-T-100	18000	360000	19000	90	70	80	37.02×10^-3	8.41

※允许转矩是当推力为零时的数值，允许推力是当转矩为零时的数值。

※允许转矩、允许推力、轴侧面压力和毂侧面压力为20℃时的数值。

※ETP-T-70、75、80、90、100为按订单生产产品。

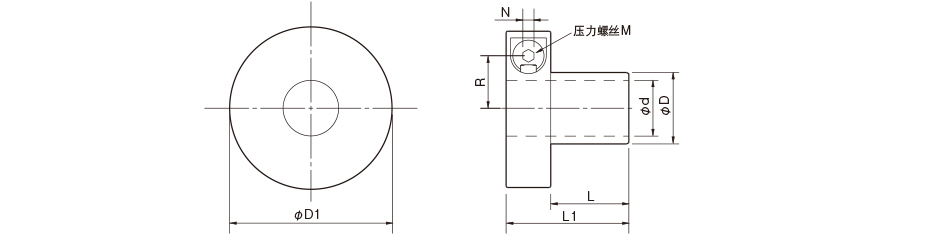

【尺寸】

单位[mm]

型号	d	D	D1	L	L1	R	N	M
ETP-T-15	15	19	52	25	41	14.5	6	1-M12
ETP-T-19	19	24	58	28	44	18	6	1-M12
ETP-T-20	20	25	59	30	46	19	6	1-M12
ETP-T-24	24	30	71	33	53	23	6	1-M14
ETP-T-25	25	32	73	35	55	23.5	6	1-M14
ETP-T-30	30	38	78	40	60	26.5	6	1-M14
ETP-T-35	35	44	88	45	65	30	6	1-M14
ETP-T-40	40	52	100	55	75	34	8	1-M16
ETP-T-50	50	65	110	60	80	40	8	1-M16
ETP-T-60	60	75	122	70	95	46.5	10	1-M20
ETP-T-70	70	90	138	85	110	52	10	1-M20
ETP-T-75	75	95	146	90	115	56	10	1-M20
ETP-T-80	80	100	154	95	120	58	10	1-M20
ETP-T-90	90	112	170	105	133	64.5	10	1-M22
ETP-T-100	100	125	184	115	145	72	12	1-M24

※压力螺丝M公称为数量-螺钉公称。

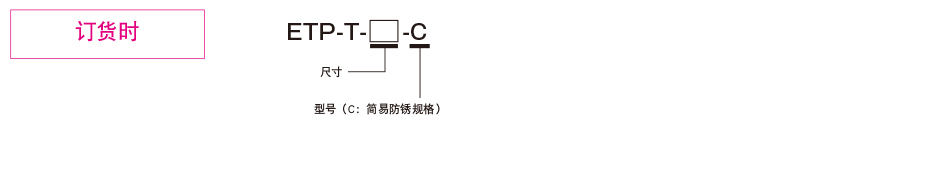

ETP-T C TYPE　※按订单生产产品

【规格】

型号	允许转矩[N•m]	允许推力[N]	允许径向载荷[N]	轴侧面压力[N/mm²]	毂侧面压力[N/mm²]	紧固转矩[N•m]	转动惯量[kg•m²]	质量[kg]
ETP-T-15-C	30	3750	1000	90	70	12	0.09×10^-3	0.25
ETP-T-19-C	67	6750	1000	90	70	12	0.14×10^-3	0.31
ETP-T-20-C	90	9000	2000	90	70	12	0.15×10^-3	0.32
ETP-T-24-C	165	13500	2000	90	70	16	0.40×10^-3	0.57
ETP-T-25-C	217	17250	3000	90	70	16	0.44×10^-3	0.60
ETP-T-30-C	375	24750	4000	90	70	16	0.60×10^-3	0.70
ETP-T-35-C	600	33750	5000	90	70	16	1.00×10^-3	1.00
ETP-T-40-C	900	45000	6000	90	70	24	1.70×10^-3	1.30
ETP-T-50-C	1500	70500	9000	90	70	24	2.70×10^-3	1.70
ETP-T-60-C	3000	99750	12000	90	70	40	5.00×10^-3	2.50

※允许转矩是当推力为零时的数值，允许推力是当转矩为零时的数值。

※允许转矩、允许推力、轴侧面压力和毂侧面压力为20℃时的数值。

【尺寸】

单位[mm]

型号	d	D	D1	L	L1	R	N	M
ETP-T-15-C	15	19	52	25	41	14.5	6	1-M12
ETP-T-19-C	19	24	58	28	44	18	6	1-M12
ETP-T-20-C	20	25	59	30	46	19	6	1-M12
ETP-T-24-C	24	30	71	33	53	23	6	1-M14
ETP-T-25-C	25	32	73	35	55	23.5	6	1-M14
ETP-T-30-C	30	38	78	40	60	26.5	6	1-M14
ETP-T-35-C	35	44	88	45	65	30	6	1-M14
ETP-T-40-C	40	52	100	55	75	34	8	1-M16
ETP-T-50-C	50	65	110	60	80	40	8	1-M16
ETP-T-60-C	60	75	122	70	95	46.5	10	1-M20

※压力螺丝M公称为数量-螺钉公称。

超高精度定位

同心度0.006，能够实现非常高精度的安装。

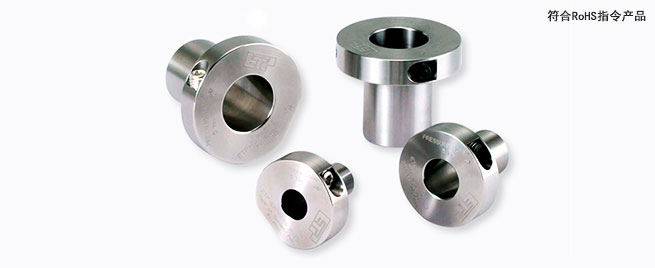

ETP-E型

轴与毂的连接仅用1根压力螺杆就能方便·迅速地实现。简化了需要旋转方向·轴向定位的设备的装配，对需要反复安装·拆卸的部位也有效。另外，轴与毂的同心度达到0.02，能够实现较高精度的定位。

使用1根螺栓连接

轴与毂的连接仅用1根压力螺杆就能方便·迅速地实现。

高精度定位

同心度0.02，能够实现较高精度的安装。

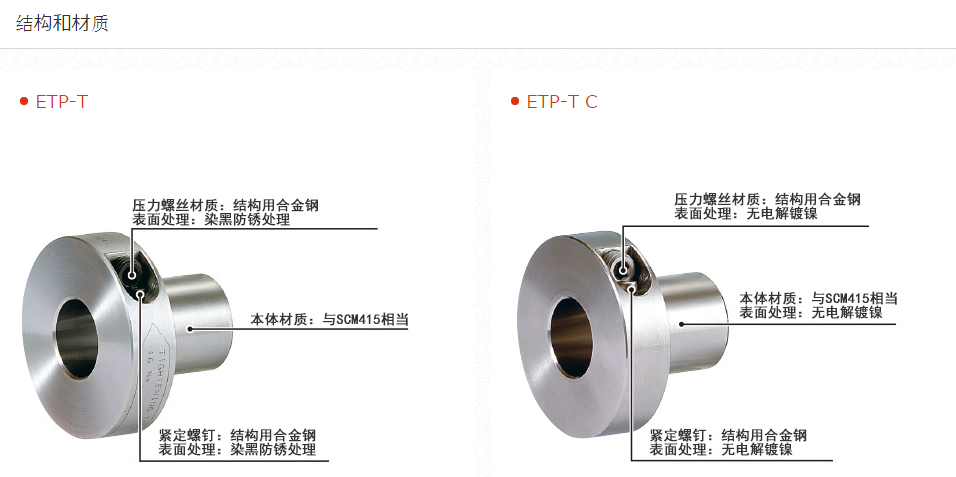

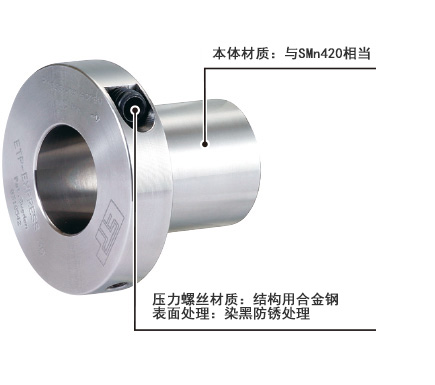

结构和材质

ETP-E

【规格】

型号	允许转矩[N•m]	允许推力[N]	允许径向载荷[N]	轴侧面压力[N/mm²]	毂侧面压力[N/mm²]	紧固转矩[N•m]	转动惯量[kg•m²]	质量[kg]
ETP-E-15	46	5100	500	90	70	5	0.043×10^-3	0.16
ETP-E-19	85	7300	1000	90	70	5	0.064×10^-3	0.20
ETP-E-20	110	9100	1000	90	70	5	0.070×10^-3	0.21
ETP-E-22	130	9600	1200	90	70	5	0.097×10^-3	0.25
ETP-E-24	190	13000	1400	90	70	5	0.112×10^-3	0.27
ETP-E-25	230	15000	1500	90	70	5	0.117×10^-3	0.27
ETP-E-28	280	16000	1800	90	70	5	0.170×10^-3	0.34
ETP-E-30	380	21000	2000	90	70	5	0.189×10^-3	0.35
ETP-E-32	440	22000	2200	90	70	5	0.249×10^-3	0.42
ETP-E-35	640	30000	2500	90	70	5	0.325×10^-3	0.48
ETP-E-38	890	38000	2800	90	70	21	0.761×10^-3	0.84
ETP-E-40	1100	45000	3000	90	70	21	0.844×10^-3	0.88
ETP-E-42	1100	43000	3200	90	70	21	0.971×10^-3	0.96
ETP-E-45	1400	51000	3500	90	70	21	1.170×10^-3	1.05
ETP-E-48	1700	57000	4000	90	70	21	1.458×10^-3	1.21
ETP-E-50	1900	63000	4500	90	70	21	1.524×10^-3	1.20
ETP-E-55	2400	71000	5000	90	70	21	2.182×10^-3	1.50
ETP-E-60	3300	90000	5300	90	70	21	3.167×10^-3	1.85
ETP-E-70	5600	130000	6400	90	70	39	7.125×10^-3	3.04
ETP-E-80	8700	180000	7500	90	70	39	10.4×10^-3	3.75
ETP-E-90	12000	230000	8600	90	70	39	15.2×10^-3	4.80
ETP-E-100	17000	280000	9700	90	70	39	21.9×10^-3	5.90

※允许转矩是当推力为零时的数值，允许推力是当转矩为零时的数值。

※允许转矩、允许推力、轴侧面压力和毂侧面压力为20℃时的数值。

※ETP-E-55、60、70、80、90、100为按订单生产产品。

【尺寸】

单位[mm]

型号	d	D	D1	D2	L	L1	R	N	M
ETP-E-15	15	18	46	48.9	25	39	15.1	5	1-M10
ETP-E-19	19	23	50.5	53	28	42	17.4	5	1-M10
ETP-E-20	20	24	51.5	54.1	30	44	18	5	1-M10
ETP-E-22	22	27	55.5	60.5	32	46	19.3	5	1-M10
ETP-E-24	24	29	57.5	62.3	33	47	20.3	5	1-M10
ETP-E-25	25	30	58	62.9	35	49	20.8	5	1-M10
ETP-E-28	28	34	63	69.6	38	52	22.6	5	1-M10
ETP-E-30	30	36	64.5	71	40	54	23.6	5	1-M10
ETP-E-32	32	39	68.5	77.7	42	56	24.8	5	1-M10
ETP-E-35	35	42	73	85.1	45	59	26.4	5	1-M10
ETP-E-38	38	46	84.5	89.5	52	72	31	8	1-M16
ETP-E-40	40	48	86.5	91.2	55	75	32	8	1-M16
ETP-E-42	42	51	89	93.5	56	76	33.2	8	1-M16
ETP-E-45	45	54	93	100.3	58	78	34.8	8	1-M16
ETP-E-48	48	59	97	103.8	59	79	36.8	8	1-M16
ETP-E-50	50	60	98.5	105.1	60	80	37.5	8	1-M16
ETP-E-55	55	67	106	115.9	65	85	40.5	8	1-M16
ETP-E-60	60	73	115.5	132.7	70	90	43.3	8	1-M16
ETP-E-70	70	85	135.5	153.9	85	109	50.8	10	1-M20
ETP-E-80	80	97	145.5	162.6	95	119	56.3	10	1-M20
ETP-E-90	90	109	155.5	171.7	105	129	61.8	10	2-M20
ETP-E-100	100	121	166	181	115	139	67.3	10	2-M20

※Φd2尺寸是紧固＜ETP-EXPRESS＞之前的尺寸。

※压力螺丝M公称为数量-螺钉公称。

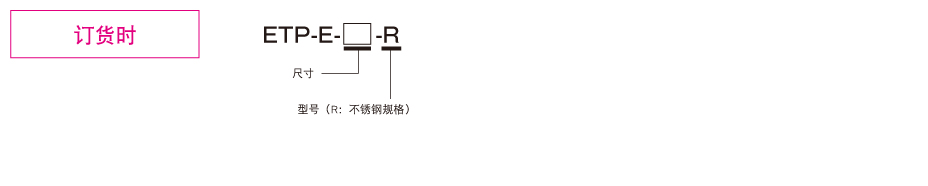

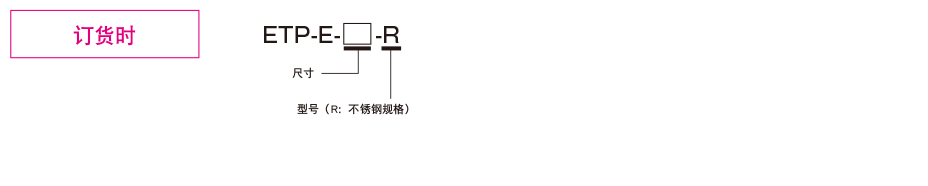

ETP-E R TYPE

【规格】

型号	允许转矩[N•m]	允许推力[N]	允许径向载荷[N]	轴侧面压力[N/mm²]	毂侧面压力[N/mm²]	紧固转矩[N•m]	转动惯量[kg•m²]	质量[kg]
ETP-E-15-R	46	5100	500	90	70	5	0.043×10^-3	0.16
ETP-E-20-R	110	9100	1000	90	70	5	0.070×10^-3	0.21
ETP-E-25-R	230	15000	1500	90	70	5	0.117×10^-3	0.27
ETP-E-30-R	380	21000	2000	90	70	5	0.189×10^-3	0.35
ETP-E-35-R	640	30000	2500	90	70	5	0.325×10^-3	0.48
ETP-E-40-R	1100	45000	3000	90	70	21	0.844×10^-3	0.88
ETP-E-45-R	1400	51000	3500	90	70	21	1.170×10^-3	1.05
ETP-E-50-R	1900	63000	4500	90	70	21	1.524×10^-3	1.20
ETP-E-60-R	3300	90000	5300	90	70	21	3.167×10^-3	1.85

※允许转矩是当推力为零时的数值，允许推力是当转矩为零时的数值。

※允许转矩、允许推力、轴侧面压力和毂侧面压力为20℃时的数值。

※ETP-E-60-R为按订单生产产品。

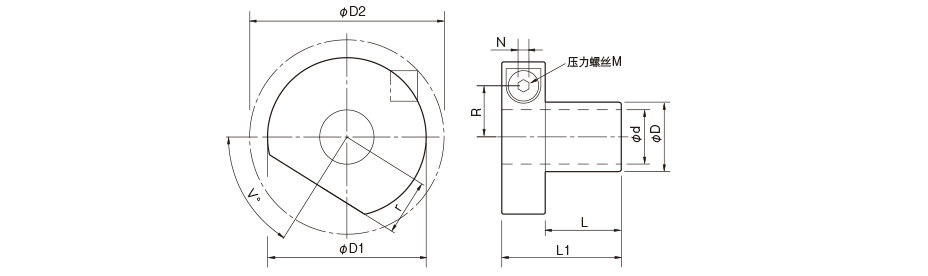

【尺寸】

单位[mm]

型　号	d	D	D1	D2	L	L1	R	N	M	r	V[°]
ETP-E-15-R	15	18	46	48.9	25	39	15.1	5	1-M10	19.9	53
ETP-E-20-R	20	24	51.5	54.1	30	44	18	5	1-M10	22.6	56
ETP-E-25-R	25	30	58	62.9	35	49	20.8	5	1-M10	25.8	58
ETP-E-30-R	30	36	64.5	71	40	54	23.6	5	1-M10	29.1	59
ETP-E-35-R	35	42	73	85.1	45	59	26.4	5	1-M10	33.7	58
ETP-E-40-R	40	48	86.5	91.2	55	75	32	8	1-M16	37.7	59
ETP-E-45-R	45	54	93	100.3	58	78	34.8	8	1-M16	41.1	59
ETP-E-50-R	50	60	98.5	105.1	60	80	37.5	8	1-M16	43.7	60
ETP-E-60-R	60	73	115.5	132.7	70	90	43.3	8	1-M16	53.3	59

※Φd2尺寸是紧固＜ETP-EXPRESS＞之前的尺寸。

※压力螺丝M公称为数量-螺钉公称。

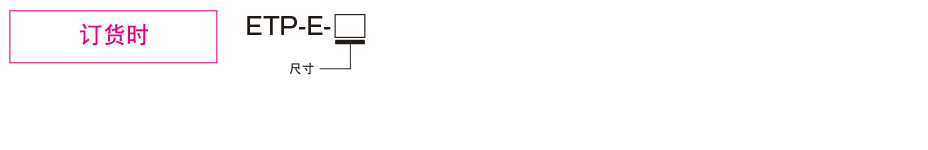

ETP-E R

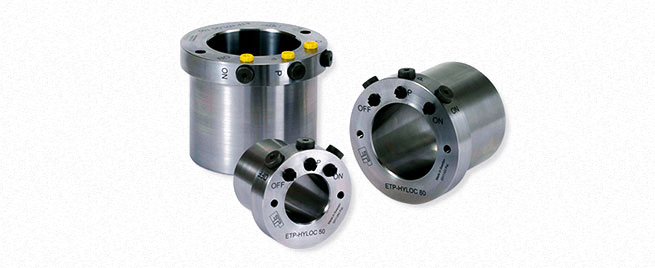

ETP-H型

通过泵将油压入套筒内，以推动内嵌的锥度活塞的楔子，使轴与毂通过套筒牢固连接。另外，连接用的油只用于驱动活塞，连接后不承受压力，仅通过锥度活塞的楔子作用加以保持。

ETP_涨紧套_液压涨套_液压轴套_液压夹头_液压刀柄_高精度同轴传动_

ETP BUSH (轴锁止)-液压式胀紧套

ETP-E Plus 型

结构和材质

ETP-T型

ETP-E型

结构和材质

ETP-H型

相关推荐
