In-Sight 5600/5705 系列

高性能彩色实时扫描和单色视觉系统

In-Sight 5705 和 5705C 彩色和单色视觉系统功能

In-Sight 5705 系列具有的高性能和高分辨率使其成为较快的五百万像素独立视觉系统。In-Sight 5705 彩色系列的推出更使其成为率先一款独立的五百万像素彩色视觉系统！两种系统均支持千兆以太网和全新快速 PatMax Redline 工具。

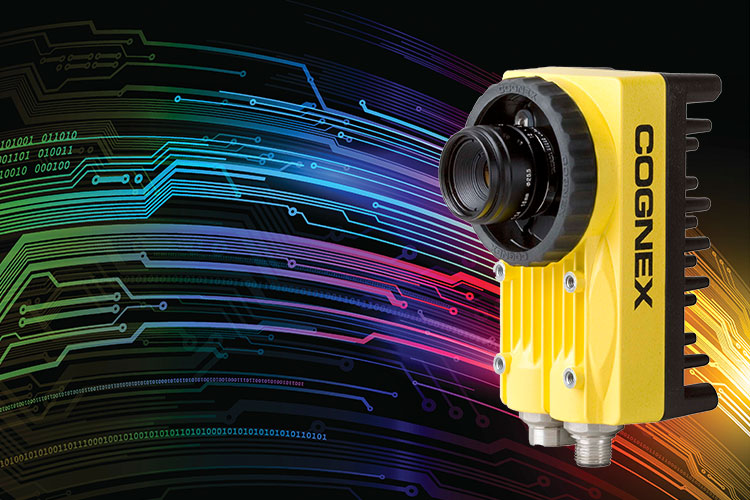

In-Sight 5705C：真正24 位色彩处理功能

真正的色彩过滤以及简单易用的色彩识别和色彩提取工具使色彩检测工作比以往更为方便、快捷。使用这些工具设置和执行色彩检测时，只需选择某一彩色区域，然后进行色彩培训即可。

用户无需理解 R-G-B 值或其他复杂的机器视觉概念。除灰阶过滤功能外，In-Sight 5705C 还提供彩色图像过滤功能，并可以使用色彩库培训多种彩色模式，以识别目标工件的颜色。

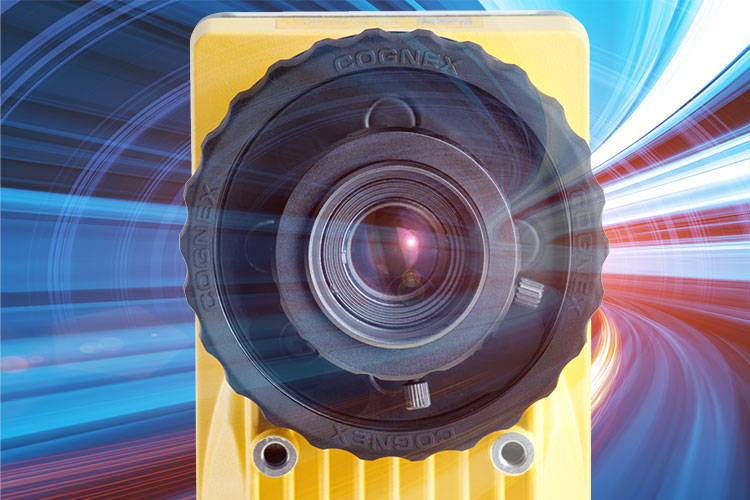

In-Sight 5705 配备更快速的图像过滤器

In-Sight 5705 系列的全图像执行速度得到大幅提升 - 运行密闭式过滤器和边缘幅度过滤器的速度比二百万像素系统快七倍。实际操作过程中，大约快上半秒多钟。此速度的大幅提升缩短了周期时间，从而有更多时间可以用于运行其他更为详细的检测。

卓越的性能和可靠性

每种 In-Sight 5600 和 5705 视觉系统型号都能提供佳的性能。大部分型号都通过简单易用的 In-Sight Explorer 软件配备完整、成熟的康耐视视觉工具库。

易于部署和维护

配备 In-Sight EasyBuilder 配置软件后，即使是没有视觉经验的用户也能轻松使用此功能强大的视觉工具。有了 In-Sight 视觉系统，即可使用该工具保证您的生产线按计划全速运转。

脚本编写功能
TestRun 系统验证
Cognex Connect 通信协议套件

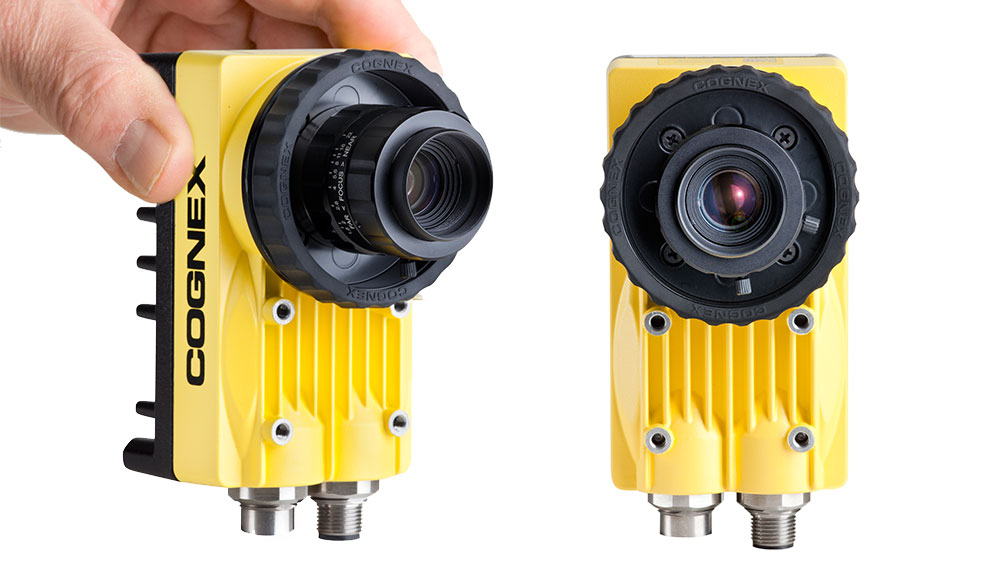

In-Sight 5705

In-Sight 5705 系列具有的高性能和高分辨率使其成为全球最快的五百万像素独立视觉系统。In-Sight 5705 彩色系列的推出更使其成为全球唯一一款独立的五百万像素彩色视觉系统！两种系统均支持千兆以太网和全新快速 PatMax Redline 工具。

标准分辨率应用

In-Sight 5000 系列型号采用耐用的压铸铝外壳、封装的 M12 连接器以及一个镜头保护盖，可提供各种不同的性能选择，并均可达到 IP67 (NEMA 6) 防护等级。

型号：5600

高分辨率应用

当需要检测大型工件上是否存在小缺陷或检测对大型工件的测量是否精确时，使用高分辨率型号可以获得更高的准确度。提供五百万像素系统。

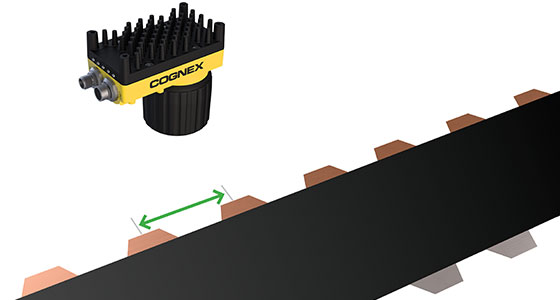

线扫描应用

In-Sight 线扫描视觉系统可在产品通过系统时逐行构建图像。这种获取图像的方法适用于检查柱形物体和检查腹板上工件之类的应用。

型号：5604、5614

条码读取和字符识别应用

这些 ID 型号为读取和验证一维码和二维码 (IDMax 和 2DMax+) ，以及人类可读文本 (OCRMax) 提供了无与伦比的识别软件工具。

型号：5610、5613、5614、5715

Model	Speed	Image Capture Rate	Resolution	User Interface	Vision Tools
In-Sight 5604	20x	44k lines	1K line scan	Ex Eb	E X I P
In-Sight 5603	20x	14	1600 x 1200	Eb Ex	E X I P
In-Sight 5600	20x	60	640 x 480	Eb Ex	E X I P
ID ONLY MODELS
In-Sight 5614	20x	44k lines	1K line scan	Ex Eb	I
In-Sight 5610	20x	60	640 x 480	Eb Ex	I
In-Sight 5613	20x	14	1600 x 1200	Ex Eb	I

Notes:

User Interface:
Ex: In-Sight Explorer spreadsheet programming environment
Eb: EasyBuilder interface
Supported Tools:
C: Color model available (color tool sets vary).
E: Essential Tool Set includes: blob, edge, curve and line finding, histogram and geometry tools, image filters, pattern matching, and standard calibration.
X: Extended Tool Set includes: non-linear calibration and caliper tool. PatMax® option available.
P: PatMax available.
I: ID Tool Set includes: 1-D/2-D barcode reading and verification, text reading and verification (OCR/OCV) and image filters.

	5705	5705C
GUI Interface	Spreadsheet and EasyBuilder
Minimum Firmware Requirement	In-Sight Explorer 5.1.0
Frames Per Second	16 full frames per second	14 full frames per second
Image Processing Memory	512MB SDRAM
Sensor Type	2/3-inch CCD, global shutter
Maximum Resolution (pixels)	2448 x 2048
Frames Per Second	16 full frames per second 14 full frames per second
Lens Type	C-Mount
Discrete Inputs	1 opto-isolated, acquisition trigger input. Additional inputs available using a compatible I/O module. Unlimited inputs when using an Ethernet I/O system
Discrete Outputs	2 built-in, high-speed outputs. Additional outputs available using a compatible I/O module. Unlimited outputs when using an Ethernet I/O system
Status LEDs	Power, Network Status, Network Traffic, 2 user configurable
Network Communication	1 Ethernet port, 10/100/1000 BaseT with auto MDIX. IEEE 802.3 TCP/IP protocol
Serial Communication	RS-232C
Ethernet Protocols	EtherNet/IP; PROFINET; Modbus/TCP; Melsec; TCP/IP; SMTP; FTP
Power Consumption	24VDC ±10%, 600mA maximum
Material	Die-cast aluminum housing
Dimensions	134.4mm (5.29in) x 124.1mm (4.88in) x 61.4mm (2.42in) with lens cover installed
Connector type	M12 Ethernet, M12 Power/IO
IP Rating	IP 67 with lens cover on

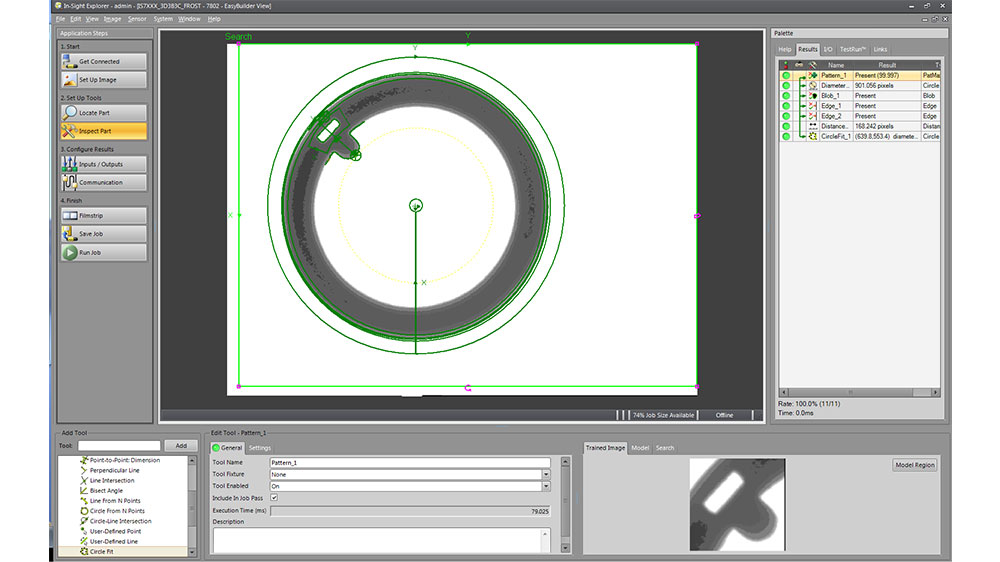

和所有 In-Sight 视觉系统一样，In-Sight 5000 使用 In-Sight Explorer EasyBuilder 进行设置并且监控机器视觉检测。使用分步式设置流程的直观界面，使得无论新手还是经验丰富的用户都能快速方便地配置视觉应用。

大部分应用都可使用点击式 EasyBuilder 界面，而且如果您的应用要求发生变化，In-Sight 电子数据表通过可以直接访问的视觉工具和通信选项为您提供终极控制。访问电子数据表不仅可通过灵活的编程进行必要的调整，还能保证让您解决所有视觉应用问题。

应用

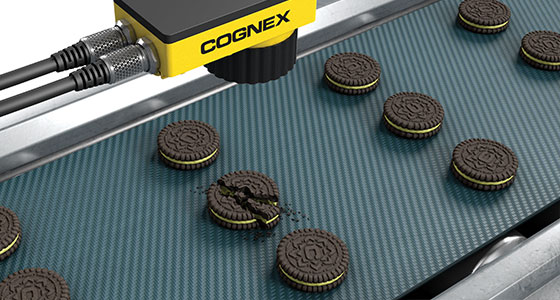

检测

可以检测装配错误、表面缺陷、损坏的工件和缺失的功能。可确定对象的方向、形状、位置，还可识别功能。

计量/测量

测量工件以便排序和分类过程中进行检查关键尺寸和/或测量组件。

JST 及其电器连接件检测应用

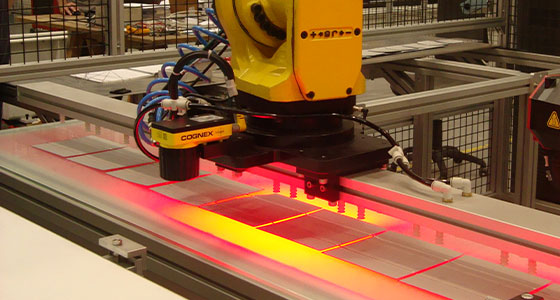

引导/校准

引导自动化设备和机器人设备。校准工件以实现高精度的装配操作。

了解 Nissan 及其挡风玻璃校准应用

字符识别/字符验证

读取并验证工件上直接标记的和标签上印刷的字母数字字符。

了解 Körber Medipak 实施的制药序列化解决方案

条码读取

将读取一维条码和二维 Matrix 码作为整个检测工作的一部分。
