ATLANTA减速机59系列

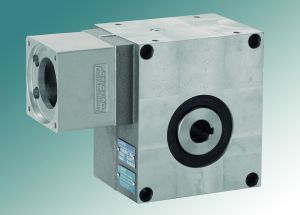

基础型系列伺服蜗轮蜗杆减速箱完美的解决应用中要求有良好的性能，定位和重复定位精度的需求。该系列减速箱根据伺服电机的发展技术特别设计，与伺服电机紧凑安装，背隙小于12弧分。该系列减速箱有4个尺寸（中心高从50mm到100mm），输入转速最高到5000rpm，减速比从4.75到53:1,输出扭矩达到1035Nm. 该系列减速箱配备了宽范围的联轴器和输入法兰，几乎可以安装全部普通马达，减速箱的空心输出轴可以安装输出轴，齿轮轴，或是其他驱动部件。该系列减速箱的典型应用包括精密回转轴驱动，龙门型设备，物料搬运轴驱动，电子生产线的轴驱动。服务的行业包括物料搬运，自动化，航空航天，机床和机器人。

基础型 B

基础型系列伺服蜗轮蜗杆减速箱完美的解决应用中要求有良好的性能，定位和重复定位精度的需求。该系列减速箱根据伺服电机的发展技术特别设计，与伺服电机紧凑安装，背隙小于12弧分。

该系列减速箱有4个尺寸（中心高从50mm到100mm），输入转速最高到5000rpm，减速比从4.75到53:1,输出扭矩达到1035Nm. 该系列减速箱配备了宽范围的联轴器和输入法兰，几乎可以安装全部普通马达，减速箱的空心输出轴可以安装输出轴，齿轮轴，或是其他驱动部件。

该系列减速箱的典型应用包括精密回转轴驱动，龙门型设备，物料搬运轴驱动，电子生产线的轴驱动。服务的行业包括物料搬运，自动化，航空航天，机床和机器人。

选型 | 性能 | PDF 目录 | 马达安装指导 | 附件 | 选型申请

齿轮：最优化的内部齿轮设计，保证了减速箱背隙小于12弧分。

轴承：使用输入转速高的角接触轴承，轴承有良好的径向和轴向的负载能力。

壳体：轻质铝合金壳体有高的散热性能，配合多种法兰接合马达，实现多个安装面安装。

输出轴：输出轴采用键连接和夹紧盘连接方式。我们提供一些附件包括输出轴，齿轮齿条，或其他的传动连接。

该系列减速箱选型基础是峰值扭矩，通常发生在加速或减速过程中。峰值扭矩取决于负载情况，速度/加速时间，和其他作用在轴上附加力。如需选型信息请点击如下PDF 链接。

关于应用和选型的帮助，请电话，传真或者发邮件联系我们。您的申请信息将由我们的专门的工程师回复，他将给您提供最优的应用解决方案。

下面表格列出了基础型（B）伺服蜗轮蜗杆减速箱在各种不同速度下，各个减速比的扭矩范围（Nm）。要得到正确的选项还用有相应的使用系数。

如需相关减速箱的尺寸数据，请点击表格左侧的“减速箱尺寸”

减速箱尺寸 (C.D. )*	速比	峰值扭矩 (Nm.) *	基于输入转速的输出扭矩(Nm)*
减速箱尺寸 (C.D. )*	速比	峰值扭矩 (Nm.) *	500 rpm	1,000 rpm	1,500 rpm	3,000 rpm	4,000 rpm	5,000 rpm
3 (50 mm)	4.75	495	59	63	63	63	59	55
	6.75	360	50	57	62	62	59	55
	9.25	248	43	49	52	63	63	59
	14.50	315	51	59	63	68	68	68
	19.50	225	41	45	50	59	59	59
	29.00	270	43	50	54	63	63	59
	39.00	180	48	54	59	68	68	68
	50.00	135	38	42	45	54	54	54
4 (63 mm)	4.75	900	153	162	153	131	122
	6.75	675	153	162	153	131	122
	9.25	450	104	117	122	122	113
	14.50	540	149	162	162	153	144
	19.50	450	104	117	122	149	140
	29.00	585	158	185	198	176	167
	39.00	405	126	144	158	171	171
	51.00	270	86	104	113	135	144
5 (80 mm)	4.75	1800	378	324	297	252
	6.75	1260	378	324	297	252
	9.25	990	333	324	297	252
	14.50	1170	405	378	333	266
	19.50	900	333	360	342	288
	29.00	1080	468	477	441	378
	39.00	765	387	441	432	369
	53.00	540	216	248	270	297
6(100 mm)	4.75	2970	792	675	616	522
	6.75	2070	747	648	594	522
	9.25	1710	747	648	594	522
	14.50	1845	837	729	648	558
	19.50	1620	810	729	648	558
	29.00	2070	1035	909	765	720
	39.00	1485	972	900	810	702
	52.00	990	684	765	706	612

*该表数值基于12000小时的额定扭矩下测的。如果连续工作，请与我们联系。峰值扭矩值基于齿轮的极限强度。信息如有变更，恕不另行通知。

***C.D=减速箱的中心距，是指输入轴轴心和输出轴轴心的垂直距离。

部分型号：

5901005	5906005	5914005	5943120	5945229	5981109	5984920
59 01 007	59 06 007	59 14 007	59 43 129	59 45 239	59 81 115	59 84 929
59 01 009	59 06 009	59 14 009	59 43 139	59 45 252	59 81 120	59 84 939
59 01 015	59 06 015	59 14 015	59 43 150	59 45 405	59 81 129	59 84 952
59 03 029	59 11 005	59 15 020	59 43 205	59 45 407	59 81 139	59 85 005
59 03 039	59 11 007	59 15 029	59 43 207	59 45 409	59 81 150	59 85 007
59 03 050	59 11 009	59 15 039	59 43 209	59 45 415	59 81 205	59 85 009
59 04 005	59 11 015	59 15 052	59 44 052	59 46 020	59 81 207	59 85 015
59 04 007	59 11 020	59 16 005	59 44 105	59 46 029	59 83 805	59 85 020
59 04 009	59 12 029	59 16 007	59 44 107	59 46 039	59 83 807	59 85 029
59 04 039	59 12 062	59 16 009	59 44 109	59 46 052	59 83 809	59 86 752
59 04 052	59 13 005	59 16 015	59 44 115	59 46 205	59 83 815	59 86 805
59 05 005	59 13 007	59 41 105	59 44 120	59 46 207	59 83 820	59 86 807
59 05 007	59 13 009	59 41 107	59 44 129	59 46 209	59 83 829	59 86 809
59 05 009	59 13 015	59 41 109	59 44 139	59 46 215	59 83 839	59 86 815
