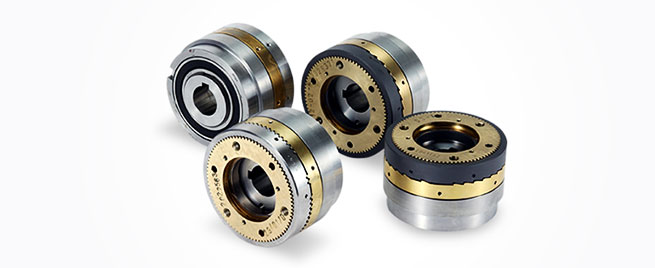

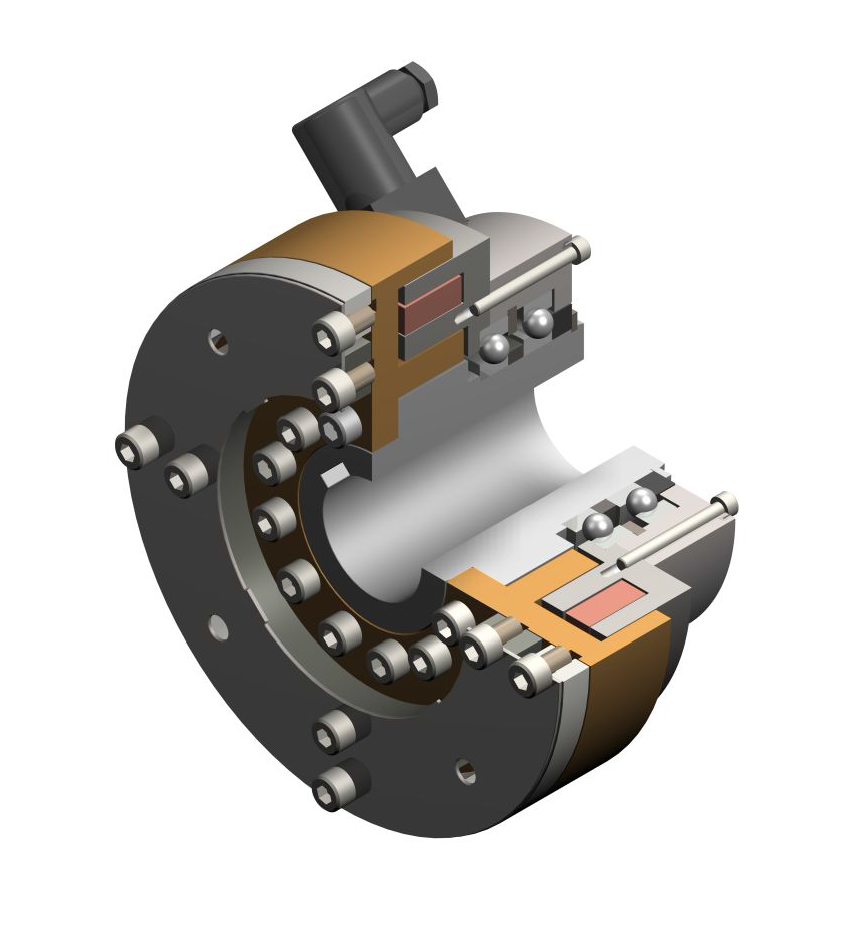

德国monninghoff电磁齿式离合器546系列

电磁齿式离合器是通过齿的啮合来传递扭矩的励磁工作型离合器。由于扭矩传递由齿的啮合进行，故虽小却能传递非常大的扭矩。有全位置啮合和固定位置连接，全位置啮合是整个一周各处都啮合，固定位置连接是旋转一次只啮合 1 个部位。齿尖形状有标准齿和锯齿，标准齿可不受旋转方向制约地使用，锯齿可以比标准齿更快的相对速度连接。 Mönninghoff公司创建于1916年，最初主要涉足制造机器采矿业，目前Mönninghoff已成为高精密联轴器切换，灵敏过载系统和运行执行器的主要制造商之一。原装德国MOENNINGHOFF齿式离合器原装德国MOENNINGHOFF齿式离合器产品范围：德国MOENNINGHOFF离合器、MOENNINGHOFF制动器、MOENNINGHOFF过载离合器、MOENNINGHOFF、MOENNINGHOFF执行器、MOENNINGHOFF齿式离合器、MOENNINGHOFF联轴器原装德国MOENNINGHOFF齿式离合器主要型号： M1型、546型、549型、550型、560型、543型、544型、547型、548型、675型、677型、577型、579型、679型、521型、522型、532型、581型、584型、810型

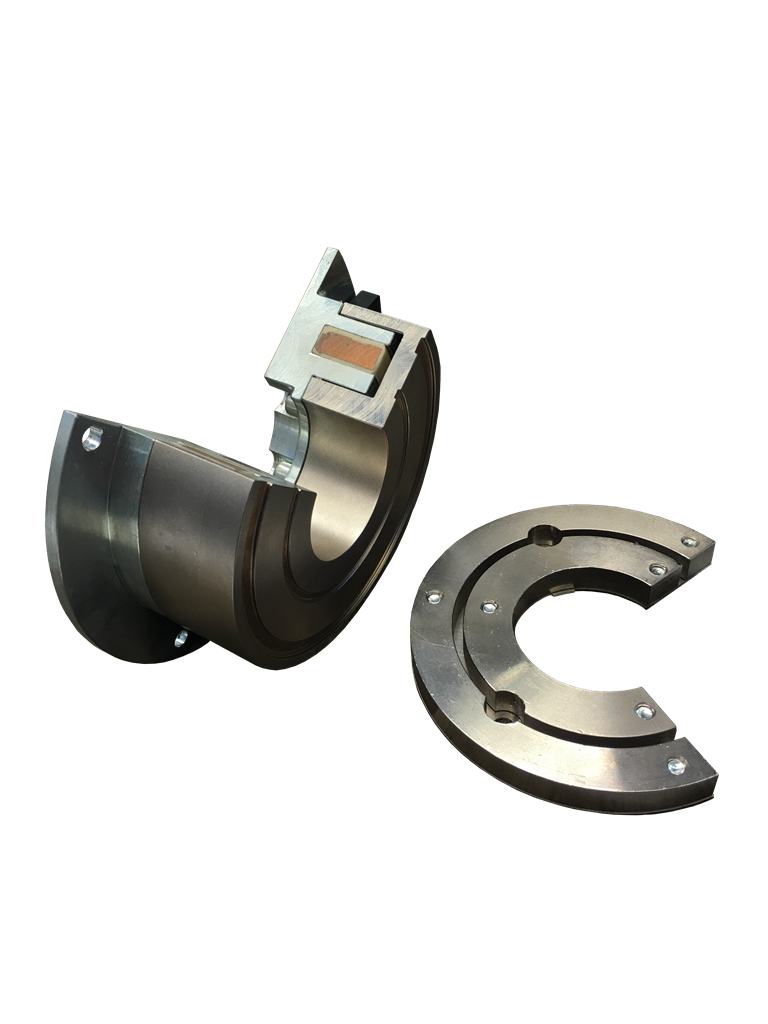

546型

电磁齿式离合器是通过齿的啮合来传递转矩的励磁型离合器。转矩传递通过齿的啮合进行，因此虽然外形小巧却能够传递非常大的转矩。分为可在全周随处啮合的全位置啮合和1次旋转中只可在1处啮合的固定位置连接。

546 MODEL

【规格】

型号	尺寸	转矩[N•m]	线圈（20℃时）				耐热等级	连接允许转速[min^-1]			最高转速[min^-1]	转动惯量J［kg・m²］		齿数		电枢吸引时间ta[s]	电枢释放时间tar[s]	质量[kg]
型号	尺寸	转矩[N•m]	励磁电压[V]	功率[W]	电流[A]	电阻[Ω]	耐热等级	NF	NS	锯齿	最高转速[min^-1]	转子	电枢	标准齿全位置	锯齿全位置	电枢吸引时间ta[s]	电枢释放时间tar[s]	质量[kg]
546-12-34	12	17.5	DC24	13.3	0.55	44.0	F	50	30	100	1500	6.6×10^-5	6.0×10^-5	200	25	0.035	0.040	0.5
546-13-34	13	25	DC24	18.7	0.78	31.0	F	50	30	100	1500	1.5×10^-4	1.2×10^-4	220	30	0.040	0.050	0.9
546-15-34	15	50	DC24	21.3	0.89	27.1	F	50	30	100	1500	3.7×10^-4	3.7×10^-4	260	36	0.060	0.060	1.5
546-21-34	21	100	DC24	27.0	1.13	21.0	F	50	30	100	1500	8.7×10^-4	5.2×10^-4	290	36	0.080	0.070	2.4
546-23-34	23	250	DC24	36.2	1.51	15.9	F	50	30	100	1500	2.06×10^-3	1.85×10^-3	280	38	0.090	0.080	3.9
546-25-34	25	500	DC24	56.6	2.36	10.2	F	50	30	100	1500	4.88×10^-3	4.51×10^-3	250	40	0.100	0.090	6.8
546-31-34	31	1000	DC24	79.7	3.32	7.2	F	50	30	100	1500	1.12×10^-2	1.28×10^-2	195	40	0.110	0.110	11.1
546-32-34	32	2200	DC24	114.0	4.75	5.1	F	50	30	100	1500	2.87×10^-2	2.92×10^-2	186	40	0.120	0.130	15.3

※电枢吸引时间和释放时间为无负载、静止状态下的参考值。依负载大小及连接时的运转状态，一般会变长。

※连接允许转速NF与NS分别表示标准齿全位置与标准齿单位置。

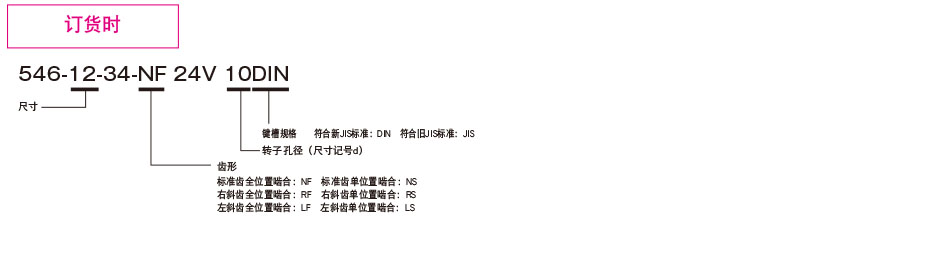

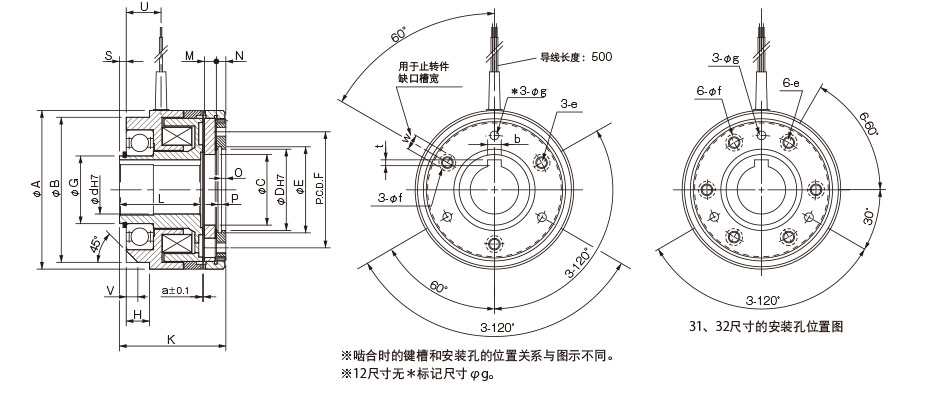

【尺寸】

单位[mm]

型号	径向尺寸										轴向尺寸
型号	A	B	C	D	E	F	G	e	f	g	H	K	L	M	N	O	P	S	U	V	W	a
546-12-34	57	52	22.5	26	27.2	36	20	M4	8.5	-	10	43	34	4.3	3.1	1.3	1.3	2.0	15	4.5	5	0.2
546-13-34	67	58	31	32	33.7	46	25	M5	8.5	4.5	11	49	39	4.9	3.5	1.4	1.3	2.5	16.5	5	6	0.3
546-15-34	82	75	36.5	42	44.5	60	35	M6	10	4.5	12	55	42	6.1	4.8	2.2	1.9	3.5	18	6	8	0.3
546-21-34	95	88	46	52	55	70	45	M8	12	5.5	14	63	45	8.7	6.0	2.8	2.2	3.0	20	6	10	0.4
546-23-34	114	105	55	62	65	80	55	M8	12	7.8	18	69	50	9.0	6.5	3.3	2.2	3.0	24	6	10	0.4
546-25-34	134	127	68	72	75	95	70	M12	15	9.5	20	83	61	11.0	8.4	4.3	2.7	3.0	26	8	10	0.4
546-31-34	166	152	80	90	93.5	120	85	M12	15	9.5	22	93.5	66	13.1	11.4	5.3	3.2	3.5	31	10	12	0.5
546-32-34	195	175	95	100	103.5	150	100	M12	19	11.5	24	110	80	14.0	11.7	6.3	3.2	4.0	38.5	10	12	0.5

单位[mm]

尺寸	轴孔尺寸
	d H7	符合新JIS标准		符合旧JIS标准
	d H7	b P9	t^+0.5₀	b E9	t^+0.5₀
12	10	3^-0.006_-0.031	1.2	4^+0.05_+0.02	1.5
13	15	5^-0.012_-0.042	2	5^+0.05_+0.02	2
15	20	6^-0.012_-0.042	2.5	5^+0.05_+0.02	2
15	25	8^-0.015_-0.051	3	7^+0.061_+0.025	3
21	25	8^-0.015_-0.051	3	7^+0.061_+0.025	3
21	30	8^-0.015_-0.051	3	7^+0.061_+0.025	3
23	30	8^-0.015_-0.051	3	7^+0.061_+0.025	3
23	40	12^-0.018_-0.061	3	10^+0.061_+0.025	3.5
25	40	12^-0.018_-0.061	3	10^+0.061_+0.025	3.5
25	50	14^-0.018_-0.061	3.5	12^+0.075_+0.032	3.5
31	50	14^-0.018_-0.061	3.5	12^+0.075_+0.032	3.5
31	60	18^-0.018_-0.061	4	15^+0.075_+0.032	5
32	60	18^-0.018_-0.061	4	15^+0.075_+0.032	5
32	70	20^-0.022_-0.074	4.5	18^+0.075_+0.032	6
