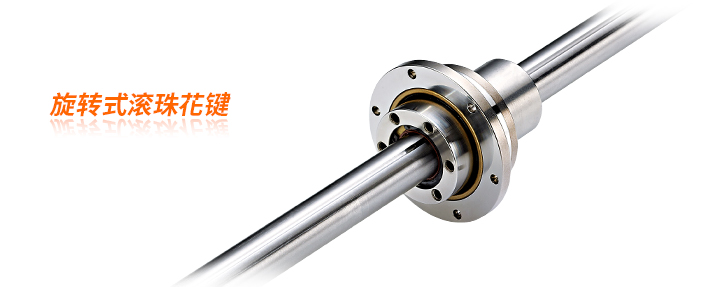

旋转式滚珠花键是在花键轴外径上设有3列负荷钢珠列，并采用哥德牙设计让3列钢珠可同时承受顺、逆时针之扭矩，以增加使用寿命及刚性。

花键帽外径上有直接装设的特殊轴承，且借由花键帽的旋转或停止，让花键帽能同时具备2种模式的运动：旋转与直线。各钢珠列通过装在花键帽内的特殊合成树脂循环器，持续进行整列循环运动，所以，即使将花键轴从花键帽中抽出，钢珠也不会脱落。

产品特性

定位精度高
花键牙型为哥德牙，在施加预压后旋转方向没有间隙，能有效提高其精度。

小型的设计
将花键轴承套与支撑轴承设计为一体化结构，且花键重量轻，能实现小型及轻量的设计。

安装简便
花键轴承套与支撑轴承一体成形，组装时只需将螺丝与轴承套固定在支撑座上即可，十分简便。

支撑轴承刚性佳
作动时精密花键侧支撑轴承设计45˚接触角，承受具相同轴向与径向力。

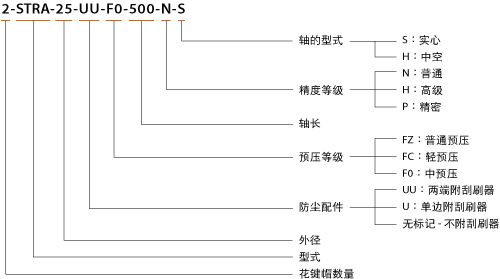

规格定义

尺寸表
