使用小齿轮的优点当你在齿轮齿条传动系统中选择一款小齿轮的时候，齿轮的节圆直径对系统的影响是至关重要的。亚特兰拥有广泛的小齿轮产品，包括ISO法兰齿轮，它给工程师在对产品设计优化时带来了更多的灵活性。亚特兰新系列的TR法兰齿轮，齿轮的节圆直径明显减小，从而降低了减速机所需要的启动扭矩与减速比。由于齿轮的半径小了，也减小了减速箱与齿轮的线性间隙。使用小齿轮的另外一个显著优势就是：线性度刚度和减速箱的扭矩有关，线性度与齿轮直径的平方成反比，因此，使用的齿轮直径每小一半，线性度就可以比原先增强4倍。

示例：

以下的这个例子可以让你充分了解到使用小齿轮的优势

客户需要用每分钟2000英寸的速度来移动7000磅的物体，并以每秒66.67英寸进行加速。加速力为1489磅。我们选择了40齿和14齿，模数是3的斜齿轮进行较：

以上示例中看出，很明显，使用小齿轮所需启动扭矩减少，减速箱尺寸、减速比也相应减少。背隙减少了三分之二、线性刚度增长了4倍，谐振频率是原来的两倍多。

小齿轮的优势：

减少所需启动扭矩

减少减速比、更经济

减速箱尺寸更小

减速机体积缩小，更经济

得到更精密的背隙

减速箱线性刚度增强

系统谐振频率提高

法兰齿轮

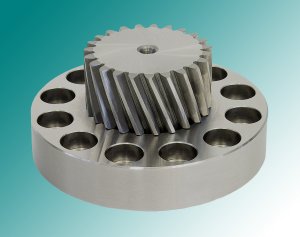

我们最近扩充了符合ISO 9409-1的法兰齿轮系列。这让机械设计师能更加灵活的选择合适的法兰齿轮满足应用需求。

新系列TR法兰齿轮采用紧凑型设计，实现降低安装后驱动扭矩的需求。以往的法兰齿轮，由于齿轮有较大的齿轮节圆，安装后增加了减速箱的输出扭矩。

新系列TR法兰齿轮，齿轮节圆明显的小很多，减少了驱动扭矩的需求，允许使用更小的减速箱装配。该齿轮方便装配，如果后续需要维修，也方便更换。

淬火&磨削的齿轮精度达到了DIN 5级，有直齿和斜齿类型，从模数2到模数8.该齿轮可以装配到任何输出法兰符合ISO 9409-1的减速箱上。如下：

ISO 接口	亚特兰 HT	阿尔法 TP	斯德博PH	Apex（精锐广用）	纽卡特PLFN
A-31.5	---	TP 004	PH3	AD 064	PLFN 64
A-40	98.83.XXX	---	---	---	---
A-50	98.84.XXX	TP 010	PH4	AD 090	PLFN 90
A-63	98.85.XXX	TP 025	PH5	AD 110	PLFN 110
A-80	98.86.XXX	TP 050	PH7	AD 140	PLFN 140
A-125	---	TP 110	PH8	AD 200	---
A-140	---	TP 300	PH9	AD 255	---
A-160	---	TP 500	PH10	---	---

TR齿轮，拥有低惯量和高精度的特性，与亚特兰精密齿条配合使用，能达到动态轴驱动的非常高定位精度和重复定位精度。

下面表格列出了ISO接口种类和齿轮尺寸。如需 PDF目录，请点击斜齿类，直齿类。

A-31.5接口（20mm子口，31.5mm螺栓分布圆）

齿形	产品型号	模数	齿数	节圆直径 (mm)
斜齿	78.20.526	2	26	55.20
斜齿	78.20.527	2	27	57.29
斜齿	78.20.529	2	29	61.54
斜齿	78.20.535	2	35	74.30

A-40接口（25mm子口，40mm螺栓分布圆）

齿形	产品型号	模数	齿数	节圆直径 (mm)
斜齿	78.25.529	2	29	61.54

A-50接口（31.5mm子口，50mm螺栓分布圆）

齿形	产品型号	模数	齿数	节圆直径 (mm)
直齿	78.21.813	2	13	27.47
直齿	78.21.817	2	17	33.95
斜齿	78.21.912	2	12	27.46
斜齿	78.20.526 + 265.78.001	2	26	55.20
斜齿	78.20.527 + 265.78.001	2	27	57.29
斜齿	78.20.529 + 265.78.001	2	29	61.54
斜齿	78.21.533	2	33	70.00
斜齿	78.20.535 + 265.78.001	2	35	74.30
斜齿	78.20.536	2	36	76.39
斜齿	78.21.537	2	37	78.50
斜齿	78.31.531	3	31	98.70

A-63接口（40mm子口，63mm螺栓分布圆）

齿形	产品型号	模数	齿数	节圆直径 (mm)
直齿	78.22.813	2	13	27.47
直齿	78.22.824	2	24	48.81
直齿	78.32.813	3	13	41.20
斜齿	78.22.912	2	12	27.46
斜齿	78.22.923	2	23	48.81
斜齿	78.20.526 + 265.78.002	2	26	55.20
斜齿	78.20.527 + 265.78.002	2	27	57.29
斜齿	78.20.529 + 265.78.002	2	29	61.54
斜齿	78.20.535 + 265.78.002	2	35	74.30
斜齿	78.22.540	2	40	84.90
斜齿	78.22.545	2	45	95.50
斜齿	78.32.912	3	12	41.20
斜齿	78.30.530	3	30	95.49

A-80接口（50mm子口，80mm螺栓分布圆）

齿形	产品型号	模数	齿数	节圆直径 (mm)
直齿	78.23.813	2	13	27.47
直齿	78.23.824	2	24	48.81
直齿	78.33.813	3	13	27.47
直齿	78.33.820	3	20	60.48
直齿	78.43.813	4	13	54.93
斜齿	78.21.923	2	23	48.81
斜齿	78.20.526 + 265.78.001 + 265.78.003	2	26	55.20
斜齿	78.20.527 + 265.78.001 + 265.78.003	2	27	57.29
斜齿	78.20.529 + 265.78.001 + 265.78.003	2	29	61.54
斜齿	78.21.533 + 265.78.003	2	33	70.00
斜齿	78.20.535 + 265.78.001 + 265.78.003	2	35	74.30
斜齿	78.20.536 + 265.78.003	2	36	76.39
斜齿	78.21.537 + 265.78.003	2	37	78.50
斜齿	78.33.912	3	12	41.20
斜齿	78.33.919	3	19	60.48
斜齿	78.31.531 + 265.78.003	3	31	98.70
斜齿	78.33.535	3	35	111.40
斜齿	78.33.540	3	40	127.30
斜齿	78.43.912	4	12	54.93
斜齿	78.40.530	4	30	127.32
斜齿	78.50.521	5	21	111.40

A-125接口 (80 mm 子口, 125 mm 螺栓分布圆)

齿形	产品型号	模数	齿数	节圆直径 (mm)
直齿	78.34.813	3	13	27.47
直齿	78.34.820	3	20	60.48
直齿	78.44.813	4	13	54.93
直齿	78.44.821	4	21	84.88
直齿	78.54.813	5	13	68.66
直齿	78.54.819	5	19	95.49
直齿	78.64.813	6	13	82.40
直齿	78.64.816	6	16	95.49
斜齿	78.34.912	3	12	41.20
斜齿	78.34.919	3	19	60.48
斜齿	78.31.531 + 265.78.003 + 265.78.004	3	31	98.70
斜齿	78.33.535 + 265.78.004	3	35	111.40
斜齿	78.33.540 + 265.78.004	3	40	127.30
斜齿	78.44.912	4	12	54.93
斜齿	78.44.920	4	20	84.88
斜齿	78.40.530 + 265.78.004	4	30	127.32
斜齿	78.54.918	5	18	95.49
斜齿	78.50.521 + 265.78.004	5	21	111.40
斜齿	78.50.536	5	36	190.98
斜齿	78.64.912	6	12	94.40
斜齿	78.64.915	6	15	95.49

A-140 接口 (180 mm 子口, 140 mm 螺栓分布圆)

齿形	产品型号	模数	齿数	节圆直径 (mm)
直齿	78.46.813	4	13	54.93
直齿	78.46.821	4	21	84.88
直齿	78.56.815	5	15	77.27
直齿	78.56.820	5	20	100.80
直齿	78.66.813	6	13	82.40
直齿	78.66.817	6	17	113.90
斜齿	78.46.912	4	12	54.93
斜齿	78.46.920	4	20	84.88
斜齿	78.56.914	5	14	77.27
斜齿	78.56.919	5	19	100.80
斜齿	78.66.912	6	12	82.39
斜齿	78.66.916	6	16	101.86

A-160 接口 (200 mm 子口, 160 mm 螺栓分布圆)

齿形	产品型号	模数	齿数	节圆直径 (mm)
直齿	78.57.813	5	13	68.66
直齿	78.57.820	5	20	100.80
直齿	78.67.813	6	13	82.40
直齿	78.67.817	6	17	113.90
直齿	78.87.813	8	13	109.86
斜齿	78.57.912	5	12	68.66
斜齿	78.57.919	5	19	100.80
斜齿	78.67.912	6	12	82.39
斜齿	78.67.916	6	16	101.86
斜齿	78.87.912	8	12	109.86
