ATLANTAHT减速机-98系列

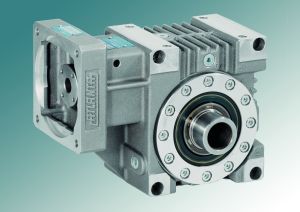

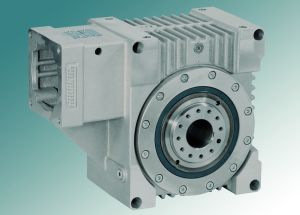

HT标准98系列伺服蜗轮蜗杆减速箱完美的应用在需求高性能，高精度定位和重复定位的案例中。减速箱根据最先进的伺服马达技术开发，实现了紧凑型装配。背隙小于1弧分。现在提供四种尺寸（50mm到100mm中心高）减速箱，输入转速高达5000rpm.减速比从4.75至52:1.输出扭矩也达到了1725Nm。多种联轴器和接口法兰的应用，使减速箱轻松装配几乎所有伺服马达。减速箱的中空轴输出可以安装输出轴，齿轮轴，或其他驱动部件。该系列减速箱的典型应用包括精密回转轴驱动，龙门型设备，物料搬运轴驱动，零背隙轴驱动和电子生产线的轴驱动。服务的行业包括物料搬运，自动化，航空航天，机床和机器人。

高扭矩 HT

HT标准系列伺服蜗轮蜗杆减速箱完美的应用在需求高性能，高精度定位和重复定位的案例中。减速箱根据最先进的伺服马达技术开发，实现了紧凑型装配。背隙小于1弧分。

现在提供四种尺寸（50mm到100mm中心高）减速箱，输入转速高达5000rpm.减速比从4.75至52:1.输出扭矩也达到了1725Nm。多种联轴器和接口法兰的应用，使减速箱轻松装配几乎所有伺服马达。减速箱的中空轴输出可以安装输出轴，齿轮轴，或其他驱动部件。

该系列减速箱的典型应用包括精密回转轴驱动，龙门型设备，物料搬运轴驱动，零背隙轴驱动和电子生产线的轴驱动。服务的行业包括物料搬运，自动化，航空航天，机床和机器人。

齿轮：最优化的内部齿轮设计，保证了减速箱背隙小于1弧分.减速箱有背隙再调整功能。

轴承：输入轴使用输入转速高的角接触轴承，输出轴采用了圆锥滚子轴承提供更高的径向和轴向负载能力。

壳体：轻质铝合金壳体有很好的散热性能，配合多种法兰接合马达，实现多个安装面安装。

输出：输出轴采用夹紧盘或者符合ISO 9409-1法兰（参考尺寸数据页面）连接方式。我们提供一些附件包括输出轴，齿轮&齿条，或其他的传动连接。

该系列减速箱选型基础是峰值扭矩，通常发生在加速或减速过程中。峰值扭矩取决于负载情况，速度/加速时间，和其他作用在轴上附加力。如需选型信息请点击如下 PDF 链接。

关于应用和选型的帮助，请电话，传真或者发邮件联系我们。您的申请信息将由我们的专门的工程师回复，他将给您最高的应用解决方案。

下面表格列出了高扭矩(HT)伺服蜗轮蜗杆减速箱在各种不同速度下，各个减速比的扭矩范围（Nm）。要得到正确的选项还用有相应的使用系数。

如需相关减速箱的尺寸数据，请点击表格左侧的“减速箱尺寸”。

减速箱尺寸 (C.D. )**	速比	峰值扭矩 (Nm) *	基于输入转速的输出扭矩(Nm)*
减速箱尺寸 (C.D. )**	速比	峰值扭矩 (Nm) *	500 rpm	1,000 rpm	1,500 rpm	3,000 rpm	4,000 rpm	5,000 rpm
3 (50 mm)	4.75	820	97	105	105	105	97	91
	6.75	600	84	94	103	103	97	91
	9.25	410	72	81	87	105	105	97
	14.50	520	85	97	105	112	112	112
	19.50	370	67	75	82	97	97	97
	29.00	450	72	82	90	105	105	97
	39.00	300	78	90	97	112	112	112
	50.00	220	63	70	75	90	90	90
4 (63 mm)	4.75	1500	255	270	255	217	202
	6.75	1120	255	270	255	217	202
	9.25	750	172	195	202	202	189
	14.50	900	247	270	270	255	240
	19.50	750	172	195	202	247	232
	29.00	970	262	307	330	292	277
	39.00	670	210	240	262	285	285
	52.00	450	142	172	187	225	240
5 (80 mm)	4.75	3000	630	540	495	420
	6.75	2100	630	540	495	420
	9.25	1650	555	540	495	420
	14.50	1950	675	630	555	442
	19.50	1500	555	600	540	480
	29.00	1800	780	795	735	630
	39.00	1270	645	735	720	615
	52.00	900	360	412	450	495
6 (100 mm)	4.75	4950	1320	1125	1027	870
	6.75	3450	1245	1080	990	870
	9.25	2850	1245	1080	990	870
	14.50	3070	1395	1215	1080	930
	19.50	2700	1350	1215	1080	930
	29.00	3450	1725	1515	1275	1200
	39.00	2470	1620	1500	1350	1170
	52.00	1650	1140	1275	1177	1020

*该表数值基于12000小时的额定扭矩下测的。如果连续工作，请与我们联系。峰值扭矩值基于齿轮的极限强度。信息如有变更，恕不另行通知。

**C.D=减速箱的中心距，是指输入轴轴心和输出轴轴心的垂直距离。

部分畅销型号：
98 44 005	98 45 005	98 46 020	98 83 105	98 84 005	98 85 015	98 86 005
98 44 007	98 45 007	98 46 029	98 83 107	98 84 007	98 85 020	98 86 007
98 44 009	98 45 009	98 46 039	98 83 109	98 84 009	98 85 029	98 86 009
98 44 015	98 45 015	98 46 052	98 83 115	98 84 015	98 85 039	98 86 015
98 44 020	98 45 020	98 46 205	98 83 120	98 84 020	98 85 052	98 86 020
98 44 029	98 45 029	98 46 207	98 83 129	98 84 029	98 85 105	98 86 029
98 44 039	98 45 039	98 46 209	98 83 139	98 84 039	98 85 107	98 86 039
98 44 052	98 45 052	98 46 215	98 83 150	98 84 052	98 85 109	98 86 052
98 44 105	98 45 105	98 46 220	98 83 205	98 84 105	98 85 115	98 86 205
98 44 107	98 45 107	98 46 229	98 83 207	98 84 107	98 85 120	98 86 207
98 44 109	98 45 109	98 46 239	98 83 209	98 84 109	98 85 129	98 86 209
98 44 115	98 45 115	98 46 252	98 83 215	98 84 115	98 85 139	98 86 215
98 44 120	98 45 120	98 46 305	98 83 220	98 84 120	98 85 152	98 86 220
98 44 129	98 45 129	98 46 307	98 83 229	98 84 129	98 85 205	98 86 229
98 44 139	98 45 139	98 46 309	98 83 239	98 84 139	98 85 207	98 86 239
