类型与特征:
花键轴承套的类型:

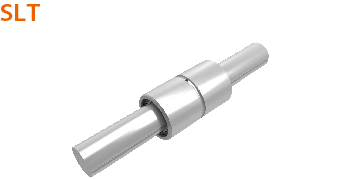

圆筒形滚珠花键SLT型:花键轴承套外径为圆筒形,在传递扭矩时,将键敲入后使用,是安装空间最小使用形式。

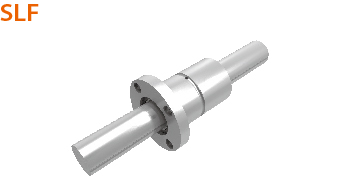

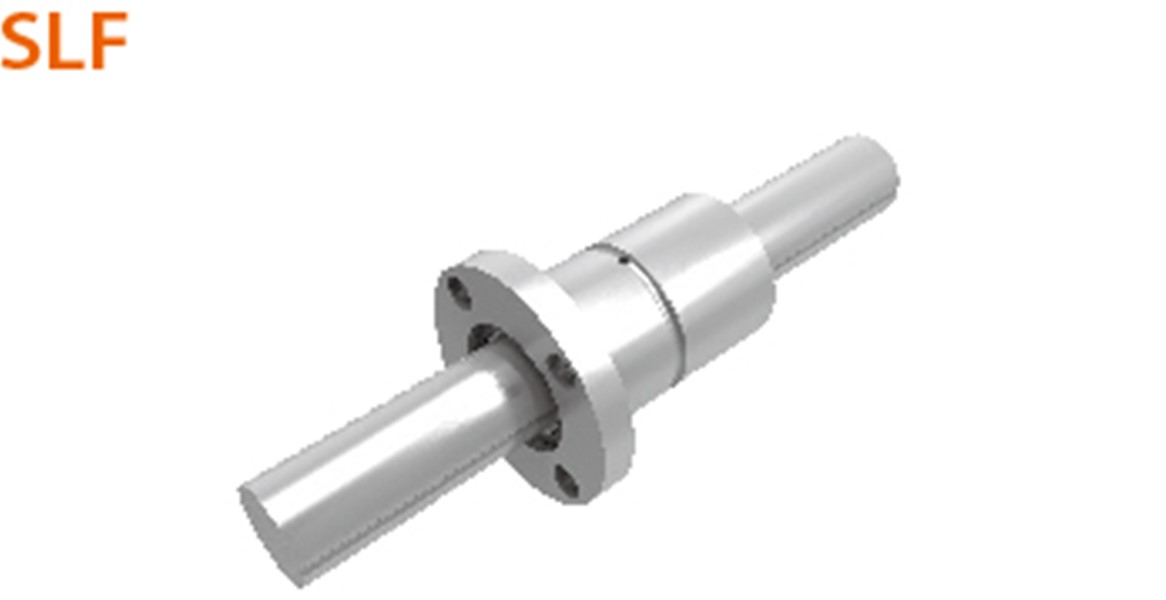

法兰型滚珠花键SLF型:利用法兰通过螺丝将轴承套固定在支撑座上,故装配简单.在加工键槽有变形危险或 是支撑座的宽度比较狭小的场合,最适合使用SLF形式。
花键轴的类型:
精密实芯花键轴:花键轴的滚动沟槽经过精密研磨后,与花键轴承套配合使用。
特殊花键轴:花键轴端或中间部分的直径较大时,PMI将通过特殊加工制作花键部分。
中空花键轴:当需要满足诸如管路布置、接线、换气孔或减轻重量等要求时,可使用中空花键轴。
设计原理 ![]() | ||||

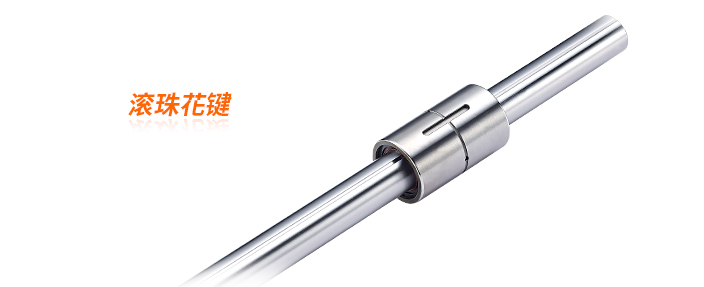

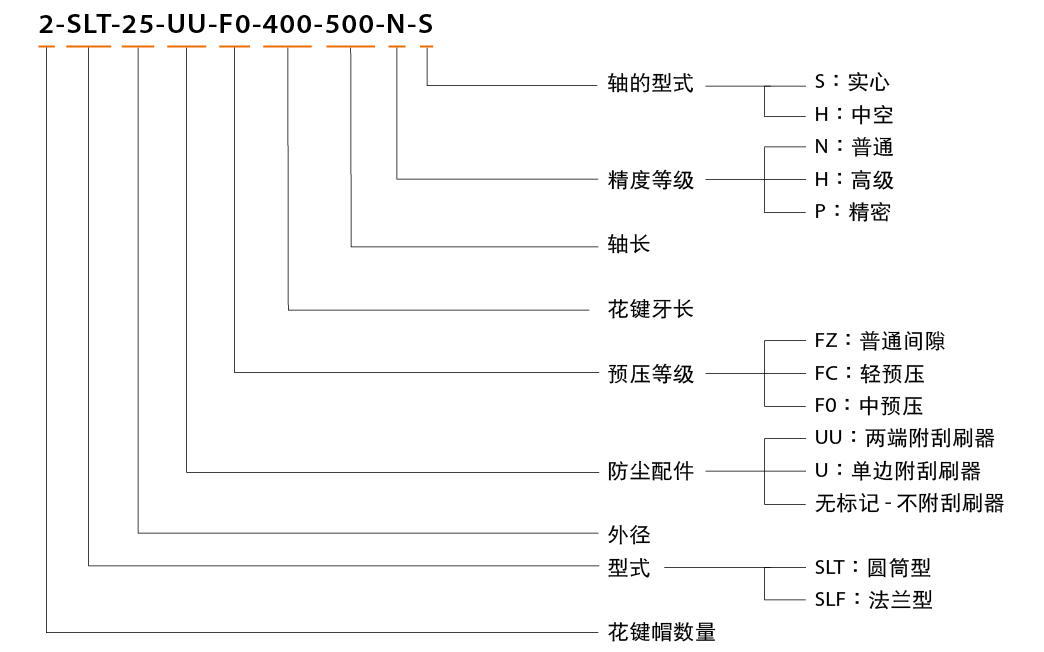

滚珠花键是在花键轴外径上设有3列负荷钢珠列,并采用哥德牙设计让3列钢珠可同时承受顺、逆时针之扭矩,以增加使用寿命及刚性。各钢珠列通过装在花键帽内的特殊合成树脂循环器,持续进行整列循环运动,所以,即使将花键轴从花键帽中抽出,钢珠也不会脱落。 | ||||
产品特性 | ||||
大负荷容量 | ||||
规格定义 | ||||
![]() | ||||
| ||||
圆筒型滚珠花键 | 法兰型滚珠花键 |
SLT尺寸表 | |
![]() | |
规格 | 尺寸 | 基本额定扭矩 | 基本额定负荷 | 静态容许力矩 | 质量 | 2D-CAD (DWG) | 3D-CAD | ||||||||||||||
直径 | 长度 | 键槽尺寸 | 润滑孔 | 轴径 | 列数 | CTr (N‧m) | COT (N‧m) | Ca (kN) | Co (kN) | MA1 (N‧m) | MA2 (N‧m) | 帽 (g) | 杆 (kg/m) | STEP | IGES | ||||||
D | 公差 | L | 公差 | b | t | l | Q | O.D. | |||||||||||||
16 | 31 | 0 -0.013 | 50 | 0 -0.2 | 3.5 | 2 | 17.5 | 3 | 16 | 3 | 31.4 | 34.3 | 6.9 | 12.4 | 60 | 360 | 145 | 1.56 | ![]() | ![]() | ![]() |
20 | 35 | 0 -0.016 | 63 | 4 | 2.5 | 29 | 3 | 20 | 3 | 56.8 | 55.8 | 10.1 | 17.8 | 120 | 720 | 200 | 2.44 | ![]() | ![]() | ![]() | |
25 | 42 | 71 | 0 -0.3 | 4 | 2.5 | 36 | 3 | 25 | 3 | 105 | 103 | 15.2 | 25.3 | 180 | 1140 | 276 | 3.82 | ![]() | ![]() | ![]() |
SLF尺寸表 | |
![]() | |
规格 | 尺寸 | 基本额定扭矩 | 基本额定负荷 | 静态容许力矩 | 质量 | 2D-CAD (DWG) | 3D-CAD | ||||||||||||||||||
直径 | 长度 | 法兰尺寸 | 柱坑孔尺寸 | 润滑孔 | 轴径 | 列数 | Cr (N‧m) | Cor (N‧m) | Ca (kN) | Co (kN) | MA1 (N‧m) | MA2 (N‧m) | 帽 (g) | 杆 (kg/m) | STEP | IGES | |||||||||
D | 公差 | L | 公差 | T | A | 公差 | W | X | Y | Z | Q | O.D. | |||||||||||||
16 | 31 | 0 -0.013 | 50 | 0 -0.2 | 7 | 51 | 0 -0.2 | 40 | 4.5 | 8 | 4.4 | 2 | 16 | 3 | 31.4 | 34.3 | 7.6 | 12.4 | 60 | 360 | 207 | 1.56 | ![]() | ![]() | ![]() |
20 | 35 | 0 -0.016 | 63 | 9 | 58 | 45 | 5.5 | 9.5 | 5.4 | 2 | 20 | 3 | 56.8 | 55.8 | 11.2 | 19.5 | 120 | 720 | 303 | 2.44 | ![]() | ![]() | ![]() | ||
25 | 42 | 71 | 0 -0.3 | 9 | 65 | 52 | 5.5 | 9.5 | 5.4 | 3 | 25 | 3 | 105 | 103 | 15.2 | 25.3 | 180 | 1140 | 397 | 3.82 | ![]() | ![]() | ![]() |
