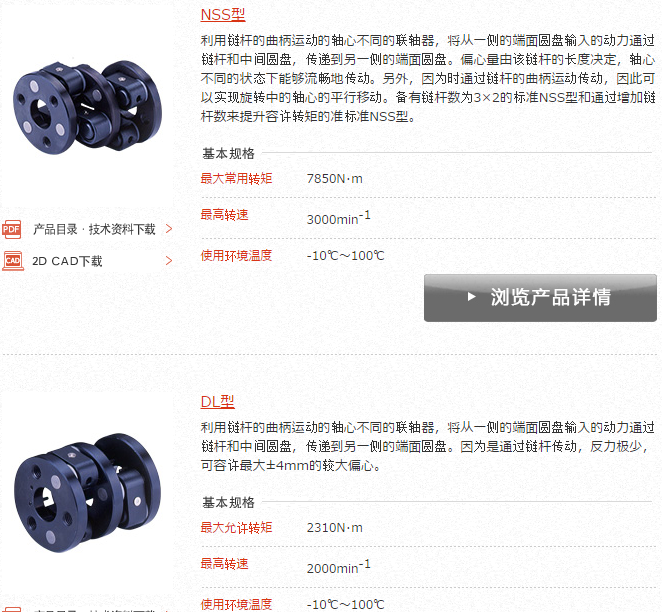

施密特联轴器NSS型 | DL型

是实现了旋转中的轴心的平行移动的联轴器以往多由花键轴和通用接头构成的轴心不同的传动，通过施密特联轴器实现了小型化且高效的传动。施密特联轴器是利用链杆的曲柄运动的轴心不同的联轴器，将从一侧的端面圆盘输入的动力通过链杆和中间圆盘，传递到另一侧的端面圆盘。轴心的移动量由链杆的长度决定，因此不仅能够在轴心不同的条件下进行传动，还可以实现旋转中的轴心的平行移动。用途辊压成型机、卫生用品生产设备

能够实现轴的平行移动

因为是利用链杆的曲柄运动，旋转停止时、负载运转中也能够在变位范围内自由地平行移动驱动轴、从动轴。

省空间

轴方向比以往的通用接头+花键的组合短，可以得到较大的变位量。

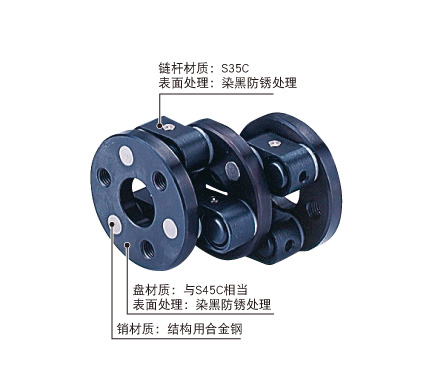

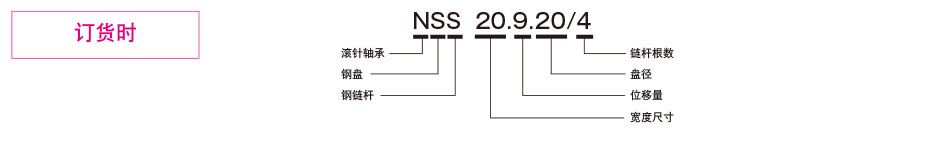

NSS MODEL

【规格】

型号	链杆数量	偏心量			转矩		最高转速[min^-1]	轴承基本负载[N]	销节距=圆半径[m]	转动惯量[kg•m²]	质量[kg]
型号	链杆数量	最小[mm]S×0.25	最大[mm]S×0.95	直线最大[mm]	常用[N•m]	最大[N•m]	最高转速[min^-1]	C	R	转动惯量[kg•m²]	质量[kg]
NSS 7.3.7	3×2	9	34	65	49	137	3000	3870	0.024	9.03×10^-4	1.3
NSS 7.7.9	3×2	18	66	128	68	196	2500	3870	0.035	2.69×10^-3	1.9
NSS 10.9.12	3×2	23	85	165	196	600	2000	8920	0.045	1.15×10^-2	4.9
NSS 13.9.14	3×2	23	85	165	350	1060	1800	14120	0.050	2.80×10^-2	10.4
NSS 16.10.16	3×2	25	95	183	640	1850	1500	21570	0.057	5.80×10^-2	15.7
NSS 20.9.20	3×2	23	85	165	1180	3470	1000	30890	0.075	1.61×10^-1	27
NSS 20.9.20/4	4×2	23	85	165	1370	4170	600	30890	0.075	1.80×10^-1	30
NSS 20.9.23/5	5×2	23	85	165	2060	6280	500	30890	0.090	3.08×10^-1	35
NSS 20.9.25/6	6×2	23	85	165	2750	8340	460	30890	0.100	4.48×10^-1	43
NSS 20.9.33/8	8×2	23	85	165	5200	15700	300	30890	0.140	1.19	59
NSS 20.9.39/10	10×2	23	85	165	7850	23500	250	30890	0.170	2.25	79

※链杆数量3×2以外时为按订单生产产品。

※最高转速未考虑动平衡。

※选择NSS型施密特联轴器时，请务必根据第96至99页的“设计确认事项”考虑寿命时间。

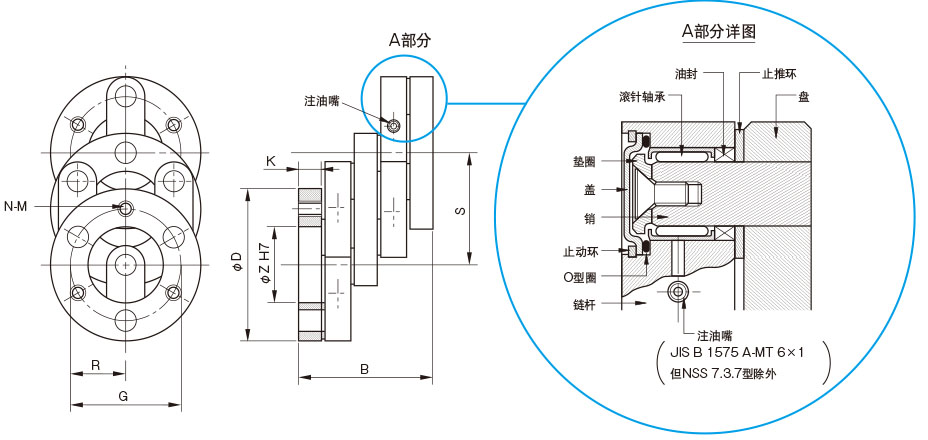

【尺寸】

单位[mm]

型号	D	B	S	Z	G	N	M	K
NSS 7.3.7	70	74	36	25	48	3	M10	10
NSS 7.7.9	92	74	70	45	70	3	M10	10
NSS 10.9.12	120	101	90	50	90	3	M12	15
NSS 13.9.14	140	134	90	55	100	3	M16	22
NSS 16.10.16	160	155	100	60	115	3	M16	25
NSS 20.9.20	200	196	90	80	150	3	M20	30
NSS 20.9.20/4	200	196	90	80	150	4	M20	30
NSS 20.9.23/5	230	196	90	120	180	5	M20	30
NSS 20.9.25/6	250	196	90	120	200	6	M20	30
NSS 20.9.33/8	330	196	90	210	280	8	M20	30
NSS 20.9.39/10	390	196	90	250	340	10	M20	30

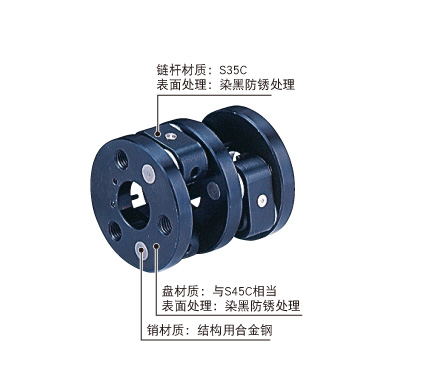

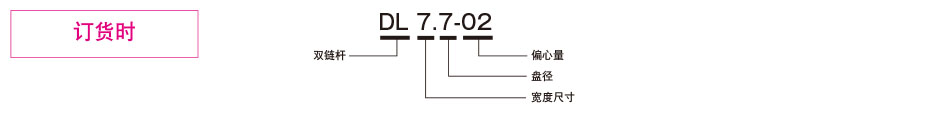

DL MODEL

【规格】

型号	链杆数量	偏心量[mm]	允许转矩[N•m]	最高转速[min^-1]	转动惯量[kg•m²]	质量[kg]
DL 7.7-02	2×2	±2	93	2000	7.75×10^-4	1.1
DL 7.9-03	2×2	±3	135	1800	2.30×10^-3	1.7
DL 10.12-04	2×2	±4	402	1600	9.98×10^-3	4.4
DL 13.14-04	2×2	±4	706	1400	2.60×10^-2	9.1
DL 16.16-04	2×2	±4	1230	1200	5.10×10^-2	13.9
DL 20.20-04	2×2	±4	2310	1000	1.44×10^-1	24.1

※最高转速未考虑动平衡。

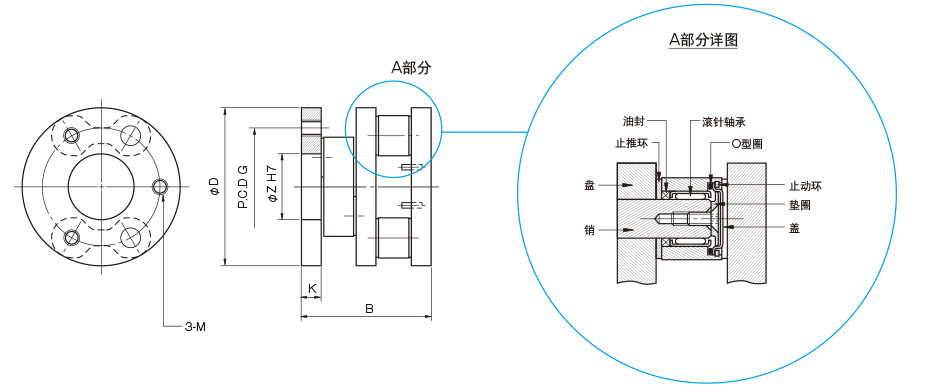

【尺寸】

单位[mm]

型号	D	B	Z	G	M	K
DL 7.7-02	70	74	25	48	M10	10
DL 7.9-03	92	74	45	70	M10	10
DL 10.12-04	120	101	50	90	M12	15
DL 13.14-04	140	134	55	100	M16	22
DL 16.16-04	160	155	60	115	M16	25
DL 20.20-04	200	196	80	150	M20	30
