日本三木MIKIPULLEY伺服挠性联轴器SFC系列

首页 > 产品信息 > 联轴器 > 伺服挠性联轴器伺服挠性联轴器利用有限元方法进行彻底分析，超高刚性的金属板簧式利用有限元方法进行彻底分析，超高刚性的金属板簧式是为伺服电动机开发的超高刚性金属板簧式联轴器，这一方式具有在扭转方向上刚，在弯折方向、阶梯方向和轴方向上柔的出色性质，利用最新的有限元方法对板簧元件进行了彻底分析，得到了最理想的形状。备有毂材质采用高强度铝合金的小型轻量的SFC型，和主体材质采用碳钢，有多种类型可选的SFS型，为机床的主轴·进给轴开发的SFM·SFF型，产品阵容丰富，适合各种用途。用途机床/半导体制造装置/执行机构/表面贴装机/印刷机械/包装机械

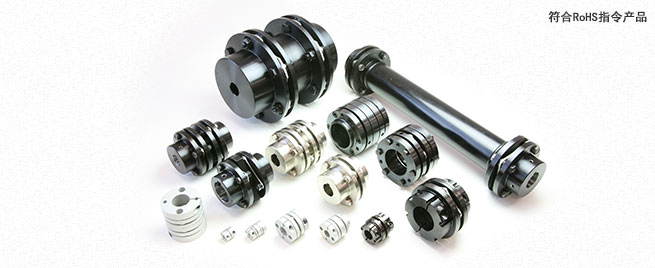

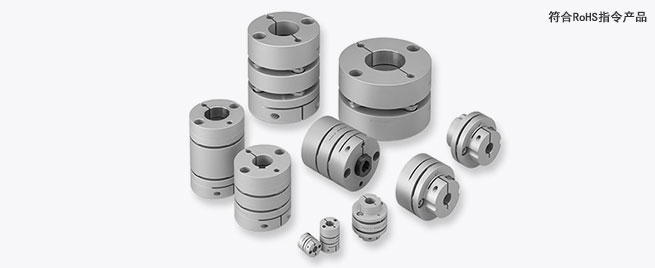

SFC型

是采用轻型、高强度的强力铝合金制作夹紧毂的板簧式联轴器，扭转刚性很高，可以满足高响应的要求。备有高刚性的单元件型和通过隔板配置两个元件、具有灵活性的双元件型。无论哪种类型都采用了轴径联动型的毂外径，能够降低转动惯量。

超低惯性

夹紧毂的外径形状与所采用的孔径联动，孔径小则外径也随之缩小，将惯性控制在最低限度，最适合急加速运行。根据所采用的孔径组合，备有3种形状的型号。

简单・切实・无背隙

与轴的连接采用夹紧方式，只需紧固左右各1根螺栓即完成安装。夹紧毂耐振动·冲击性强，可牢固连接，传动完全依靠摩擦结合进行，没有背隙。联轴器两侧的夹紧毂使用专用夹具进行定心，确保了同心度。

隔热

元件采用不锈钢材质的板簧，来自伺服电动机的热不易被传导到传动轴，可以减少因热膨胀导致的精度波动。

支持锥度轴

通过在伺服电动机的锥度轴上安装选配的锥度适配器，可使用夹紧毂进行连接。

支持长度指定（SFC DA2型）

可以指定长度，以匹配必要的轴间距离。

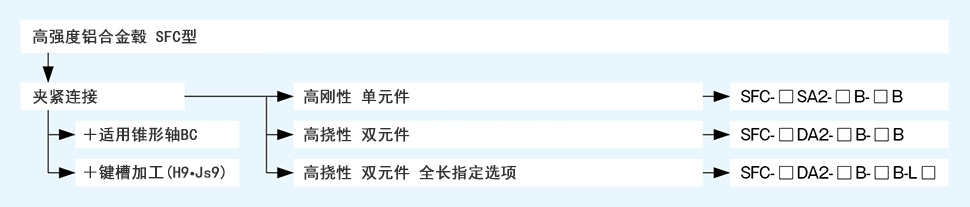

产品线

结构和材质

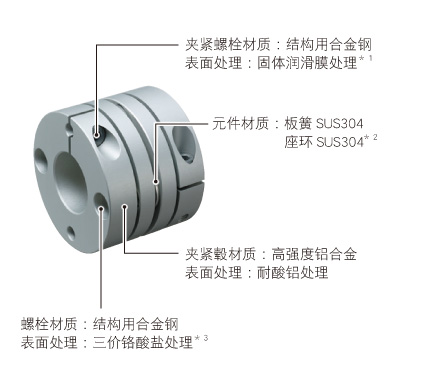

SFC SA2

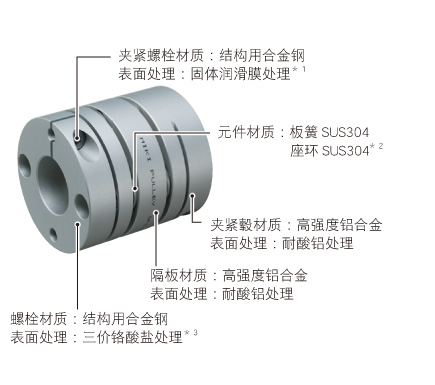

SFC DA2

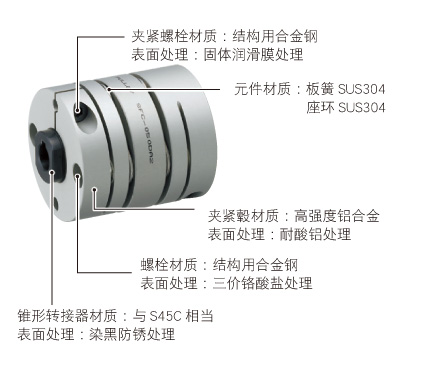

SFC SA2/DA2 BC

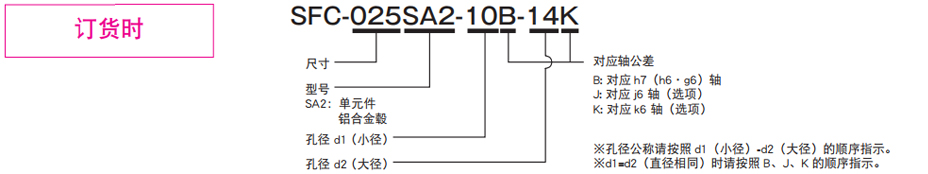

SFC-SA2

【规格】

型号	形状类型	允许转矩 [N･m]	允许误差			最高转速 [min^-1]	扭转弹性常数 [N･m/rad]	轴向弹性常数 [N/mm]	转动惯量 [kg･m2]	质量[kg]
型号	形状类型	允许转矩 [N･m]	偏心[mm]	偏角[゜]	轴向[mm]	最高转速 [min^-1]	扭转弹性常数 [N･m/rad]	轴向弹性常数 [N/mm]	转动惯量 [kg･m2]	质量[kg]
SFC-002SA2	C	0.25	0.01	0.5	±0.04	10000	190	34	0.06×10^-6	0.003
SFC-005SA2	C	0.6	0.02	0.5	±0.05	10000	500	140	0.26×10^-6	0.007
SFC-010SA2	C	1	0.02	1	±0.1	10000	1400	140	0.58×10^-6	0.011
SFC-020SA2	C	2	0.02	1	±0.15	10000	3700	64	2.39×10^-6	0.025
SFC-025SA2	C	4	0.02	1	±0.19	10000	5600	60	3.67×10^-6	0.029
SFC-030SA2	A	5	0.02	1	±0.2	10000	8000	64	4.07×10^-6	0.034
	B								6.09×10^-6	0.041
	C								8.20×10^-6	0.049
SFC-035SA2	C	10	0.02	1	±0.25	10000	18000	112	18.44×10^-6	0.082
SFC-040SA2	A	12	0.02	1	±0.3	10000	20000	80	16.71×10^-6	0.077
	B								22.55×10^-6	0.085
	C								29.25×10^-6	0.100
SFC-050SA2	A	25	0.02	1	±0.4	10000	32000	48	55.71×10^-6	0.159
	B								76.26×10^-6	0.177
	C								99.03×10^-6	0.206
SFC-055SA2	C	40	0.02	1	±0.42	10000	50000	43	188.0×10^-6	0.314
SFC-060SA2	A	60	0.02	1	±0.45	10000	70000	76.4	145.9×10^-6	0.283
	B								205.0×10^-6	0.326
	C								268.6×10^-6	0.385
SFC-080SA2	C	100	0.02	1	±0.55	10000	140000	128	710.6×10^-6	0.708
SFC-090SA2	C	180	0.02	1	±0.65	10000	100000	108	1236×10^-6	0.946
SFC-100SA2	C	250	0.02	1	±0.74	10000	120000	111	1891×10^-6	1.202

※ 根据轴紧固部位的保持力，允许转矩可能会受到限制，请在“标准孔径”中进行确认。

※ 最高转速未考虑动平衡。

※ 扭转弹性常数为元件部分单独的实测值。

※ 转动惯量及质量为最大孔径时的数值。

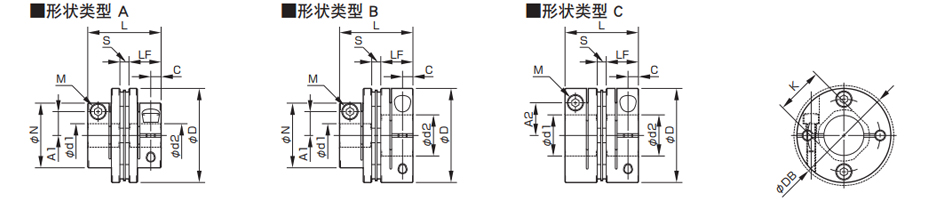

【尺寸】

Unit [mm]

型号	形状类型	d1[mm]		d2[mm]		D[mm]	DB[mm]	N[mm]	Ｌ[mm]	LF[mm]	S[mm]	A1[mm]	A2[mm]	C[mm]	K[mm]	M 数量-公称	紧固转矩[N･m]
型号	形状类型	最小	最大	最小	最大	D[mm]	DB[mm]	N[mm]	Ｌ[mm]	LF[mm]	S[mm]	A1[mm]	A2[mm]	C[mm]	K[mm]	M 数量-公称	紧固转矩[N･m]
SFC-002SA2	Ｃ	3	5	3	5	12	12.4	─	12.35	5.9	0.55	─	3.7	1.9	5.6	1-M1.6	0.23～0.28
SFC-005SA2	C	3	6	3	6	16	─	─	16.7	7.85	1	─	4.8	2.5	6.5	1-M2	0.4～0.5
SFC-010SA2	C	3	8	3	8	19	─	─	19.35	9.15	1.05	─	5.8(6)	3.15	8.5	1-M2.5(M2)	1.0～1.1(0.4~0.5)
SFC-020SA2	C	4	10	4	11	26	─	─	23.15	10.75	1.65	─	9.5	3.3	10.6	1-M2.5	1.0～1.1
SFC-025SA2	C	5	14	5	14	29	─	─	23.4	10.75	1.9	─	11	3.3	14.5	1-M2.5	1.0～1.1
SFC-030SA2	A	5	10	5	10	34	─	21.6	27.3	12.4	2.5	8	─	3.75	14.5	1-M3	1.5～1.9
	B	5	10	大于10	16			21.6				8	12.5
	C	大于10	14	大于10	16			─				─	12.5
SFC-035SA2	C	6	16	6	19	39	─	─	34	15.5	3	─	14	4.5	17	1-M4	3.4～4.1
SFC-040SA2	A	8	15	8	15	44	─	29.6	34	15.5	3	11	─	4.5	19.5	1-M4	3.4～4.1
	B	8	15	大于15	24			29.6				11	17
	C	大于15	19	大于15	24			─				─	17
SFC-050SA2	A	8	19	8	19	56	─	38	43.4	20.5	2.4	14.5	─	6	26	1-M5	7.0～8.5
	B	8	19	大于19	30			38				14.5	22
	C	大于19	25	大于19	30			─				─	22
SFC-055SA2	C	10	30	10	30	63	─	─	50.6	24	2.6	─	23	7.75	31	1-M6	14～15
SFC-060SA2	A	11	24	11	24	68	─	46	53.6	25.2	3.2	17.5	─	7.75	31	1-M6	14～15
	B	11	24	大于24	35			46				17.5	26.5
	C	大于24	30	大于24	35			─				─	26.5
SFC-080SA2	C	18	35	18	40	82	─	─	68	30	8	─	28	9	38	1-M8	27～30
SFC-090SA2	C	25	40	25	45	94	─	─	68.3	30	8.3	─	34	9	42	1-M8	27～30
SFC-100SA2	C	32	45	32	45	104	─	─	69.8	30	9.8	─	39	9	48	1-M8	27～30

※φDB 尺寸为夹紧螺栓头部比毂外径还要伸出时的尺寸。

※ K 尺寸为元件的内径尺寸。如果 d2 尺寸大于该值，d2 侧铝毂的轴只能插入至 LF 尺寸。

※ 夹紧螺栓 M 公称为数量 - 螺钉公称，数量是单侧毂的数量。

※ SFC-010 的 (　) 内的数值为 d1 或者 d2 为φ8mm 时的值。

【标准孔径】

标准（选项）孔径　d1・d2 ［mm］和受限的允许转矩［N•m］
孔径公称			3	4	5	6	6.35	7	8	9	9.525	10	11	12	13	14	15	16	17	18	19	20	22	24	25	28	30	32	35	38	40	42	45
轴公差	h7(h6･g6)	B	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●
	j6（选项）	J																			○		○	○		○
	k6（选项）	K							○	○						○		○			○		○	○				○		○
各型号对应的孔径	SFC-002SA2	d1	●	●	●
	SFC-002SA2	d2	●	●	●
	SFC-005SA2	d1	●	●	●	●
	SFC-005SA2	d2	●	●	●	●
	SFC-010SA2	d1	●	●	●	●	●	●	●
	SFC-010SA2	d2	●	●	●	●	●	●	●
	SFC-020SA2	d1		●	●	●	●	●	●	●	●	●
	SFC-020SA2	d2		●	●	●	●	●	●	●	●	●	●
	SFC-025SA2	d1			2.1	●	●	●	●	●	●	●	●	●	●	●
	SFC-025SA2	d2			2.1	●	●	●	●	●	●	●	●	●	●	●
	SFC-030SA2	d1			2.8	3.4	●	●	●	●	●	●	●	●	●	●
	SFC-030SA2	d2			2.8	3.4	●	●	●	●	●	●	●	●	●	●	●	●
	SFC-035SA2	d1				5	5	6.6	●	●	●	●	●	●	●	●	●	●
	SFC-035SA2	d2				5	5	6.6	●	●	●	●	●	●	●	●	●	●	●	●	●
	SFC-040SA2	d1							9	●	●	●	●	●	●	●	●	●	●	●	●
	SFC-040SA2	d2							9	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●
	SFC-050SA2	d1							18	20	22	22	●	●	●	●	●	●	●	●	●	●	●	●	●
	SFC-050SA2	d2							18	20	22	22	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●
	SFC-055SA2	d1										31	34	36	38	●	●	●	●	●	●	●	●	●	●	●	●
	SFC-055SA2	d2										31	34	36	38	●	●	●	●	●	●	●	●	●	●	●	●
	SFC-060SA2	d1											50	51	●	●	●	●	●	●	●	●	●	●	●	●	●
	SFC-060SA2	d2											50	51	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●
	SFC-080SA2	d1																		●	●	●	●	●	●	●	●	●	●
	SFC-080SA2	d2																		●	●	●	●	●	●	●	●	●	●	●	●
	SFC-090SA2	d1																							●	●	●	●	●	●	●
	SFC-090SA2	d2																							●	●	●	●	●	●	●	●	●
	SFC-100SA2	d1																										226	●	●	●	●	●
	SFC-100SA2	d2																										226	●	●	●	●	●

※ 标准孔径为轴公差 h7（h6・g6）用：公称 B。但是轴直径 φ35 时的公差为＋ 0.010~ 0.025。

※ 轴公差 j6、k6 用：公称 J・K 为可选对应，仅适用于带○号的孔径。

※ SFC-010 的 (　) 内的数值为 d1 或者 d2 为φ8mm 时的值。

※ 有数值栏内的孔径因该孔径较小，允许转矩根据轴紧固部分的夹持力受限制。数值表示该允许转矩 [N•m]

SFC-DA2

【规格】

型号	形状类型	允许转矩 [N･m]	允许误差			最高转速 [min^-1]	扭转弹性常数 [N･m/rad]	轴向弹性常数 [N/mm]	转动惯量 [kg･m2]	质量[kg]
型号	形状类型	允许转矩 [N･m]	偏心［mm］	偏角［゜］	轴向［mm］	最高转速 [min^-1]	扭转弹性常数 [N･m/rad]	轴向弹性常数 [N/mm]	转动惯量 [kg･m2]	质量[kg]
SFC-002DA2	C	0.25	0.03	0.5（单侧）	±0.08	10000	95	17	0.07×10^-6	0.004
SFC-005DA2	C	0.6	0.05	0.5（单侧）	±0.1	10000	250	70	0.37×10^-6	0.010
SFC-010DA2	C	1	0.11	1（单侧）	±0.2	10000	700	70	0.80×10^-6	0.015
SFC-020DA2	C	2	0.15	1（单侧）	±0.33	10000	1850	32	3.43×10^-6	0.035
SFC-025DA2	C	4	0.16	1（单侧）	±0.38	10000	2800	30	5.26×10^-6	0.040
SFC-030DA2	A	5	0.18	1（单侧）	±0.4	10000	4000	32	7.43×10^-6	0.054
	B								9.45×10^-6	0.060
	C								11.56×10^-6	0.068
SFC-035DA2	C	10	0.24	1（单侧）	±0.5	10000	9000	56	26.93×10^-6	0.121
SFC-040DA2	A	12	0.24	1（单侧）	±0.6	10000	10000	40	29.98×10^-6	0.124
	B								35.82×10^-6	0.131
	C								42.52×10^-6	0.146
SFC-050DA2	A	25	0.28	1（单侧）	±0.8	10000	16000	24	98.34×10^-6	0.250
	B								118.9×10^-6	0.268
	C								141.7×10^-6	0.298
SFC-055DA2	C	40	0.31	1（单侧）	±0.84	10000	25000	21.5	261.3×10^-6	0.459
SFC-060DA2	A	60	0.34	1（单侧）	±0.9	10000	35000	38.2	256.6×10^-6	0.447
	B								315.7×10^-6	0.489
	C								379.3×10^-6	0.549
SFC-080DA2	C	100	0.52	1（单侧）	±1.10	10000	70000	64	1039×10^-6	1.037
SFC-090DA2	C	180	0.52	1（单侧）	±1.30	10000	50000	54	1798×10^-6	1.369
SFC-100DA2	C	250	0.55	1（单侧）	±1.48	10000	60000	55.5	2754×10^-6	1.739

※ 根据轴紧固部位的保持力，允许转矩可能会受到限制，请在“标准孔径”中进行确认。

※ 最高转速未考虑动平衡。

※ 扭转弹性常数为元件部分单独的实测值。

※ 转动惯量及质量为最大孔径时的数值。

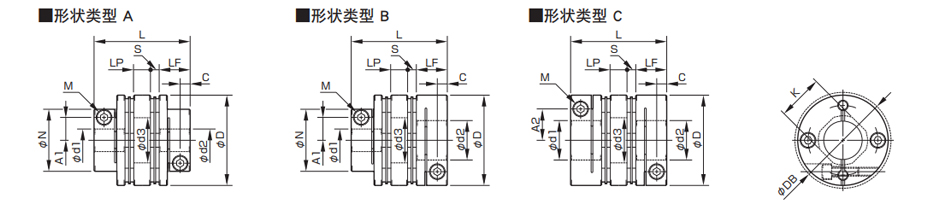

【尺寸】

Unit [mm]

型号	形状类型	d1[mm]		d2[mm]		D[mm]	DB[mm]	N[mm]	Ｌ[mm]	LF[mm]	LP[mm]	S[mm]	A1[mm]	A2[mm]	C[mm]	d3[mm]	K[mm]	M 数量-公称	紧固转矩[N･m]
型号	形状类型	最小	最大	最小	最大	D[mm]	DB[mm]	N[mm]	Ｌ[mm]	LF[mm]	LP[mm]	S[mm]	A1[mm]	A2[mm]	C[mm]	d3[mm]	K[mm]	M 数量-公称	紧固转矩[N･m]
SFC-002DA2	C	3	5	3	5	12	12.4	─	15.7	5.9	2.8	0.55	─	3.7	1.9	5.2	5.6	1-M1.6	0.23～0.28
SFC-005DA2	C	3	6	3	6	16	─	─	23.2	7.85	5.5	1	─	4.8	2.5	6.5	6.5	1-M2	0.4～0.5
SFC-010DA2	C	3	8	3	8	19	─	─	25.9	9.15	5.5	1.05	─	5.8(6)	3.15	8.5	8.5	1-M2.5(M2)	1.0～1.1(0.4~0.5)
SFC-020DA2	C	4	10	4	11	26	─	─	32.3	10.75	7.5	1.65	─	9.5	3.3	10.6	10.6	1-M2.5	1.0～1.1
SFC-025DA2	C	5	14	5	14	29	─	─	32.8	10.75	7.5	1.9	─	11	3.3	15	14.5	1-M2.5	1.0～1.1
SFC-030DA2	A	5	10	5	10	34	─	21.6	37.8	12.4	8	2.5	8	─	3.75	15	14.5	1-M3	1.5～1.9
	B	5	10	大于10	16			21.6					8	12.5
	C	大于10	14	大于10	16			─					─	12.5
SFC-035DA2	C	6	16	6	19	39	─	─	48	15.5	11	3	─	14	4.5	17	17	1-M4	3.4～4.1
SFC-040DA2	A	8	15	8	15	44	─	29.6	48	15.5	11	3	11	─	4.5	20	19.5	1-M4	3.4～4.1
	B	8	15	大于15	24			29.6					11	17
	C	大于15	19	大于15	24			─					─	17
SFC-050DA2	A	8	19	8	19	56	─	38	59.8	20.5	14	2.4	14.5	─	6	26	26	1-M5	7.0～8.5
	B	8	19	大于19	30			38					14.5	22
	C	大于19	25	大于19	30			─					─	22
SFC-055DA2	C	10	30	10	30	63	─	─	68.7	24	15.5	2.6	─	23	7.75	31	31	1-M6	14～15
SFC-060DA2	A	11	24	11	24	68	─	46	73.3	25.2	16.5	3.2	17.5	─	7.75	31	31	1-M6	14～15
	B	11	24	大于24	35			46					17.5	26.5
	C	大于24	30	大于24	35			─					─	26.5
SFC-080DA2	C	18	35	18	40	82	─	─	98	30	22	8	─	28	9	40	38	1-M8	27～30
SFC-090DA2	C	25	40	25	45	94	─	─	98.6	30	22	8.3	─	34	9	47	42	1-M8	27～30
SFC-100DA2	C	32	45	32	45	104	─	─	101.6	30	22	9.8	─	39	9	50	48	1-M8	27～30

※ φDB 尺寸为夹紧螺栓头部比毂外径还要伸出时的尺寸。

※ K 尺寸为元件的内径尺寸。如果 d2 尺寸大于该值，d2 侧铝毂的轴只能插入至 LF 尺寸。

※ 夹紧螺栓 M 公称为数量 - 螺钉公称，数量是单侧毂的数量。

※ SFC-010 的 (　) 内的数值为 d1 或者 d2 为φ8mm 时的值。

【标准孔径】

标准（选项）孔径　d1・d2 ［mm］和受限的允许转矩［N•m］
孔径公称			3	4	5	6	6.35	7	8	9	9.525	10	11	12	13	14	15	16	17	18	19	20	22	24	25	28	30	32	35	38	40	42	45
轴公差	h7(h6･g6)	B	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●
	j6（选项）	J																			○		○	○		○
	k6（选项）	K							○	○						○		○			○		○	○				○		○
各型号对应的孔径	SFC-002DA2	d1	●	●	●
	SFC-002DA2	d2	●	●	●
	SFC-005DA2	d1	●	●	●	●
	SFC-005DA2	d2	●	●	●	●
	SFC-010DA2	d1	●	●	●	●	●	●	●
	SFC-010DA2	d2	●	●	●	●	●	●	●
	SFC-020DA2	d1		●	●	●	●	●	●	●	●	●
	SFC-020DA2	d2		●	●	●	●	●	●	●	●	●	●
	SFC-025DA2	d1			2.1	●	●	●	●	●	●	●	●	●	●	●
	SFC-025DA2	d2			2.1	●	●	●	●	●	●	●	●	●	●	●
	SFC-030DA2	d1			2.8	3.4	●	●	●	●	●	●	●	●	●	●
	SFC-030DA2	d2			2.8	3.4	●	●	●	●	●	●	●	●	●	●	●	●
	SFC-035DA2	d1				5	5	6.6	●	●	●	●	●	●	●	●	●	●
	SFC-035DA2	d2				5	5	6.6	●	●	●	●	●	●	●	●	●	●	●	●	●
	SFC-040DA2	d1							9	●	●	●	●	●	●	●	●	●	●	●	●
	SFC-040DA2	d2							9	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●
	SFC-050DA2	d1							18	20	22	22	●	●	●	●	●	●	●	●	●	●	●	●	●
	SFC-050DA2	d2							18	20	22	22	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●
	SFC-055DA2	d1										31	34	36	38	●	●	●	●	●	●	●	●	●	●	●	●
	SFC-055DA2	d2										31	34	36	38	●	●	●	●	●	●	●	●	●	●	●	●
	SFC-060DA2	d1											50	51	●	●	●	●	●	●	●	●	●	●	●	●	●
	SFC-060DA2	d2											50	51	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●
	SFC-080DA2	d1																		●	●	●	●	●	●	●	●	●	●
	SFC-080DA2	d2																		●	●	●	●	●	●	●	●	●	●	●	●
	SFC-090DA2	d1																							●	●	●	●	●	●	●
	SFC-090DA2	d2																							●	●	●	●	●	●	●	●	●
	SFC-100DA2	d1																										226	●	●	●	●	●
	SFC-100DA2	d2																										226	●	●	●	●	●

※ 标准孔径为轴公差 h7（h6・g6）用：公称 B。但是轴直径 φ35 时的公差为＋ 0.010~ 0.025。

※ 轴公差 j6、k6 用：公称 J・K 为可选对应，仅适用于带○号的孔径。

※ 已有●号和数值的栏其孔径为标准孔径。上表以外的孔径，可另行订制，请垂询。

※ 有数值栏内的孔径因该孔径较小，允许转矩根据轴紧固部分的夹持力受限制。数值表示该允许转矩 [N•m]。
