日本三木BELLOWFLEX联轴器CHP系列

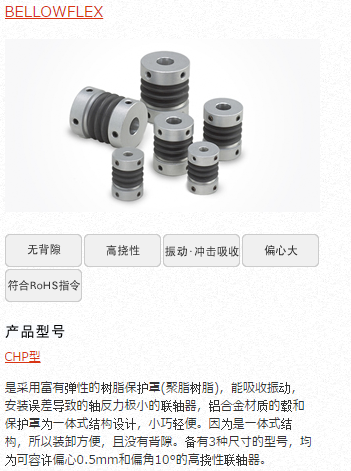

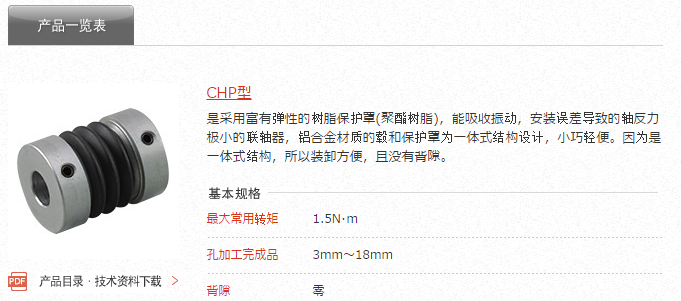

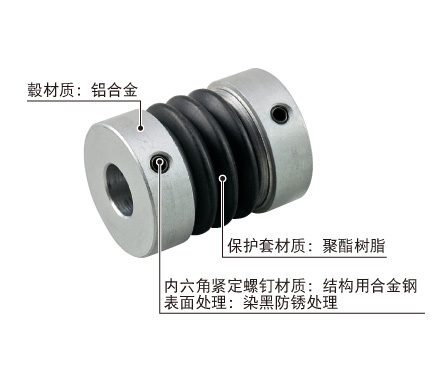

树脂保护罩，能吸收振动，安装误差导致的轴反力极小是采用富有弹性的树脂保护罩(聚酯树脂)，能吸收振动，安装误差导致的轴反力极小的联轴器，铝合金材质的毂和保护罩为一体式结构设计，小巧轻便。因为是一体式结构，所以装卸方便，且没有背隙。备有3种尺寸的型号，均为可容许偏心0.5mm和偏角10°的高挠性联轴器。用途金融终端设备、测试设备、印刷机械

容许最大10°的偏角

聚酯树脂保护罩的挠曲性出色。

安装误差导致的轴反力小

采用聚酯树脂保护罩，能够吸收振动，安装误差导致的轴反力极小。

CHP MODEL

【规格】

型号	转矩		允许误差			最高转速[min^-1]	静态扭转弹性常数[N•m/rad]	转动惯量[kg•m²]	质量[kg]
型号	常用[N•m]	最大[N•m]	偏心[mm]	偏角[°]	轴向[mm]	最高转速[min^-1]	静态扭转弹性常数[N•m/rad]	转动惯量[kg•m²]	质量[kg]
CHP-20	0.4	0.8	0.5	10	±0.5	9000	5.9	6.30×10^-7	0.012
CHP-26	0.7	1.4	0.5	10	±0.5	7000	12.5	2.40×10^-6	0.026
CHP-34	1.5	3.0	0.5	10	±0.5	5500	32.8	7.90×10^-6	0.051

※静态扭转弹性常数值为20℃时的数值。

※转动惯量及质量为最小孔径时的数值。

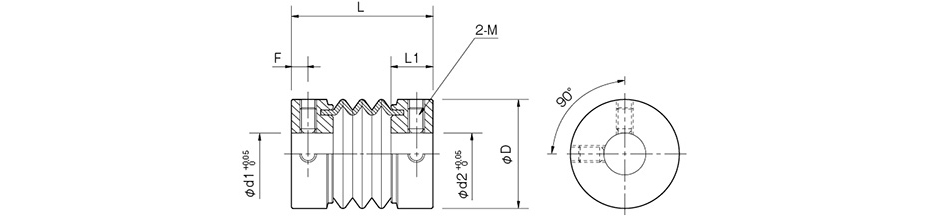

【尺寸】

单位[mm]

型号	d1, d2		D	L	L1	F	M
型号	最小	最大	D	L	L1	F	M
CHP-20	3	8	20	28	8	3	M3
CHP-26	6	13	26	34	10	4	M4
CHP-34	8	18	34	40	12	5	M5

※CHP-20中与孔径φ3组合时，紧定螺钉的打开角度为120°。

【标准孔径】

型号	标准孔径 d1・d2[mm]
型号	3-3	5-5	6-6	8-8	10-10	12-12
CHP-20	●	●	●
CHP-26			●	●	●
CHP-34				●	●	●

※对方安装轴的尺寸公差为h8级。

※标准孔径以外时需再加工。
