日本三木MIKIPULLEY伺服刚性联轴器SRG型

超高刚性的刚性联轴器，为降低转动惯量作出了贡献专为伺服电动机开发的超高刚性联轴器。与挠性联轴器不同，其结构中没有用于吸收两轴的轴心差异的元件，因此具有非常高的扭转刚性。此外，与挠性联轴器相比，可以缩小相对于转矩的外径，能够缩小联轴器的体积，为降低转动惯量作出了贡献。

SRG型

专为伺服电动机开发的超高刚性联轴器。与挠性联轴器不同，其结构中没有用于吸收两轴的轴心差异的元件，因此具有非常高的扭转刚性。此外，与挠性联轴器相比，可以缩小相对于转矩的外径，能够缩小联轴器的体积，为降低转动惯量作出了贡献。

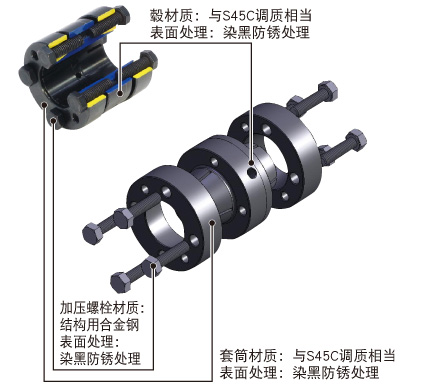

贯穿螺栓结构

通过将单侧的套筒和毂改为贯穿螺栓结构，只需拧紧单侧的加压螺栓即可连接驱动轴和从动轴。

锥形转接器

在伺服电动机的锥形轴上安装选购的锥形转接器后，可通过摩擦紧固。

夹紧型

也可制作夹紧型刚性联轴器。

SRG

SRG MODEL

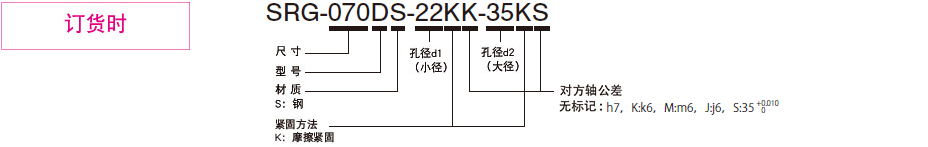

【规格】

型号	d1•d2[mm]		相对于d1•d2标准孔径[mm]的允许转矩[N•m]																		最高转速[min^-1]	扭转弹性常数[N•m/rad]	转动惯量[kg•m²]	质量[kg]
型号	最小	最大	16	17	18	19	20	22	24	25	28	30	32	35	36	38	40	42	45	48	最高转速[min^-1]	扭转弹性常数[N•m/rad]	转动惯量[kg•m²]	质量[kg]
SRG-050DS	16	22	90	100	110	120	130	140													15000	60000	0.16×10^-3	0.45
SRG-060DS	18	25			80	100	110	145	180	190											13000	115000	0.29×10^-3	0.67
SRG-070DS	22	35						150	200	220	290	340	390	460							12000	340000	0.55×10^-3	0.85
SRG-080DS	30	48										180	220	270	290	320	360	390	440	490	9500	1335000	1.21×10^-3	1.17

※因为是利用摩擦进行轴连接，允许转矩由孔径决定。小孔径侧的允许转矩值为联轴器的允许转矩。

※最高转速未考虑动平衡。

※扭转弹性常数、转动惯量及质量为最大孔径时的数值。

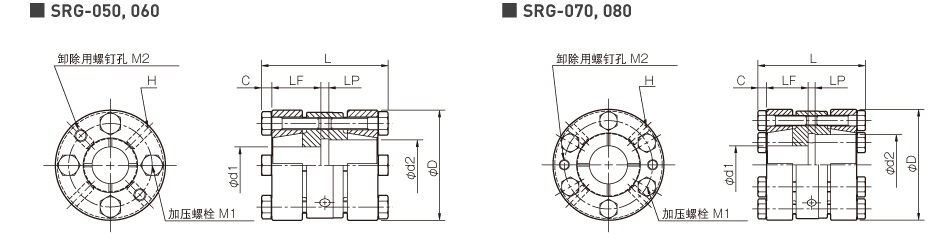

【尺寸】

单位[mm]

型号	标准孔径d1・d2	D	L	LF	LP	C	H	M1	M2
SRG-050DS	16, 17, 18, 19, 20, 22	48	52.8	20	4	4.4	4-5.1	4-M6	2-M6
SRG-060DS	18, 19, 20, 22, 24, 25	54	62	24	4	5	4-5.1	4-M6	2-M6
SRG-070DS	22, 24, 25, 28, 30, 32, 35	64	62	24	4	5	4-5.1	6-M6	2-M6
SRG-080DS	30, 32, 35, 36, 38, 40, 42, 45, 48	78	63	25.5	4	4	4-5.1	6-M6	2-M6

※加压螺栓M1和卸除用螺钉孔M2公称为数量-螺钉公称。数量是单侧毂的数量。
