日本三木MIKIPULLEY伺服挠性联轴器SFM系列

为了能够满足机床主轴用途而开发的型号，是符合高精度·高速要求的板簧联轴器。为了支持高精度安装，不仅在法兰部，还在加压法兰上也设置了定心机构，并且为了减少高速旋转时的风噪声，还用法兰覆盖板簧外围，构成了凹凸较少的形状。备有超高刚性的单元件型和通过隔板配置两个元件、具有灵活性的双元件型。最高转速20000min- 1 针对高速运行的专用设计，实现最高转速20000min-1。能够在高速旋转时确保稳定的传动。高精度安装采用摩擦连接方式安装到轴上，只需按顺序紧固法兰端面的加压螺栓即可得到较高的连接力。另外，加压法兰上设置有定心机构，可轻松实现高精度的安装。低噪音板簧外围用法兰覆盖，还采用了将加压螺栓埋入加压法兰内的设计，最大限度地减少了外周和端面的凹凸。可大幅降低高速旋转时的风噪声。应对宽广的轴尺寸公差轴的尺寸公差以h7级为基本，支持k6级、m6级、j6级等宽广的公差等级。还支持平衡修正可通过选配件进行平衡修正。能够可靠支持高速旋转。

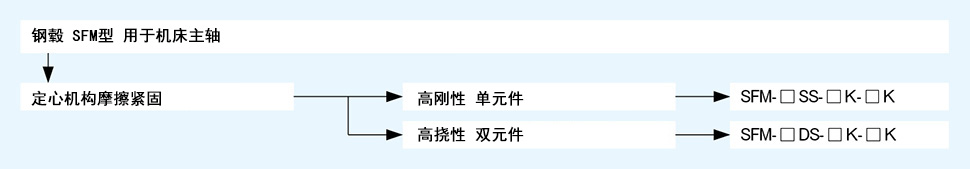

产品线

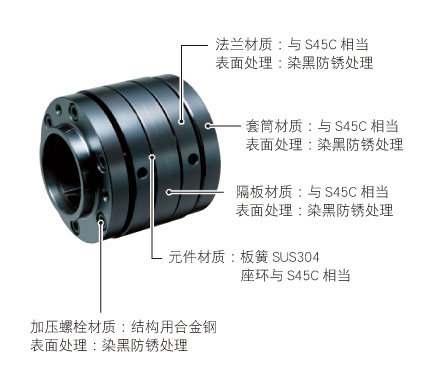

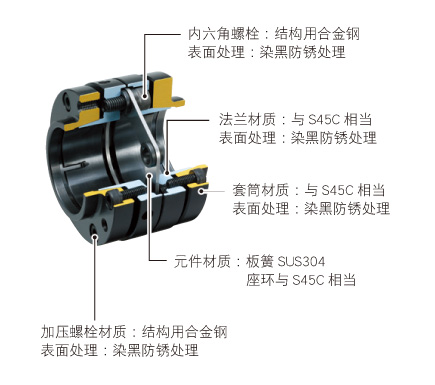

结构和材质

SFM SS

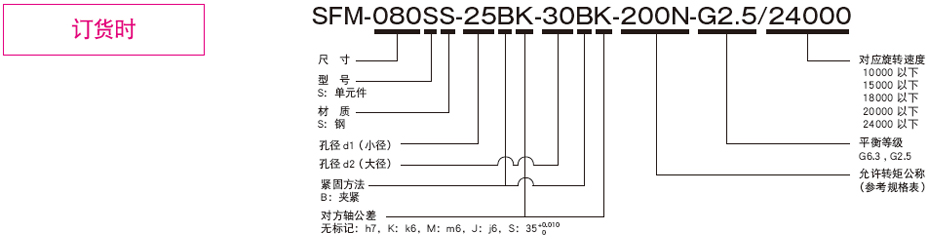

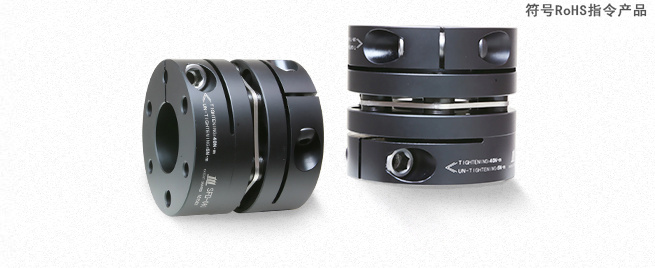

【规格】-夹紧方式

型号	允许转矩[N•m]	允许误差			最高转速 [min^-1]	扭转弹性常数[N•m/rad]	轴向弹性常数[N/mm]	转动惯量[kg•m²]	质量[kg]
型号	允许转矩[N•m]	偏心 [mm]	偏角 [°]	轴向 [mm]	最高转速 [min^-1]	扭转弹性常数[N•m/rad]	轴向弹性常数[N/mm]	转动惯量[kg•m²]	质量[kg]
SFM-060SS-□B-□B-60N	60	0.02	1	±0.3	24000	104000	399	0.22×10^-3	0.52
SFM-060SS-□B-□B-80N	80	0.02	1	±0.3	24000	104000	399	0.23×10^-3	0.49
SFM-070SS-□B-□B-90N	90	0.02	1	±0.5	24000	240000	484	0.40×10^-3	0.72
SFM-070SS-□B-□B-100N	100	0.02	1	±0.5	24000	240000	484	0.42×10^-3	0.67
SFM-080SS-□B-□B-150N	150	0.02	1	±0.5	24000	120000	96	0.79×10^-3	1.04
SFM-080SS-□B-□B-200N	200	0.02	1	±0.5	24000	310000	546	1.25×10^-3	1.40
SFM-090SS-□B-□B-250N	250	0.02	1	±0.6	24000	520000	321	1.54×10^-3	1.62
SFM-090SS-□B-□B-300N	300	0.02	1	±0.6	24000	520000	321	1.58×10^-3	1.53
SFM-100SS-□B-□B-450N	450	0.02	1	±0.65	20000	740000	540	3.27×10^-3	2.53
SFM-120SS-□B-□B-600N	600	0.02	1	±0.8	20000	970000	360	6.90×10^-3	3.78

※ 扭转弹性常数为单个元件的数值。

※ 转动惯量及质量为最大孔径时的数值。

【尺寸】-夹紧方式

单位 [mm]

型号	d1[mm]	d2[mm]	D[mm]	L[mm]	N1･N2[mm]	LF[mm]	S[mm]	K[mm]	M1･M2 数量- 公称	M1･M2 紧固转矩 [N･m]
型号	d1[mm]	d2[mm]	D[mm]	L[mm]	N1･N2[mm]	LF[mm]	S[mm]	K[mm]	M1･M2 数量- 公称	M1･M2 紧固转矩 [N･m]
SFM-060SS-□B-□B-60N	12･14･15･16･17･18･19	12･14･15･16･17･18･19･20･22	58	53.4	44	24	5.4	32	2-M6	14
	-	24･25･28	58	53.4	48	24	5.4	32	2-M5	7
	-	30	58	53.4	52	24	5.4	32	2-M5	7
SFM-060SS-□B-□B-80N	20･22	20･22	58	53.4	44	24	5.4	32	2-M6	14
	24･25･28	24･25･28	58	53.4	48	24	5.4	32	2-M5	7
	30	30	58	53.4	52	24	5.4	32	2-M5	7
SFM-070SS-□B-□B-90N	18･19	18･19･20･22･24･25	68	55.9	47	25	5.9	38	2-M6	14
SFM-070SS-□B-□B-90N	-	28･30･32･35	68	55.9	56	25	5.9	38	2-M6	14
SFM-070SS-□B-□B-100N	20･22･24･25	20･22･24･25	68	55.9	47	25	5.9	38	2-M6	14
SFM-070SS-□B-□B-100N	28･30･32･35	28･30･32･35	68	55.9	56	25	5.9	38	2-M6	14
SFM-080SS-□B-□B-150N	22･24･25	22･24･25	78	68.3	53	30	8.3	37	2-M8	34
SFM-080SS-□B-□B-150N	28･30･32･35	28･30･32･35	78	68.3	56	30	8.3	37	2-M6	14
SFM-080SS-□B-□B-200N	22･24･25	22･24･25	78	67.7	53	30	7.7	42	2-M8	34
	28･30･32･35	28･30･32･35	78	67.7	70	30	7.7	42	2-M8	34
	38	38	78	67.7	74	30	7.7	42	2-M8	34
SFM-090SS-□B-□B-250N	25･28	25･28･30･32	88	68.3	66	30	8.3	50	2-M8	34
SFM-090SS-□B-□B-250N	-	35･38･40･42	88	68.3	74	30	8.3	50	2-M8	34
SFM-090SS-□B-□B-300N	30･32	30･32	88	68.3	66	30	8.3	50	2-M8	34
SFM-090SS-□B-□B-300N	35･38･40･42	35･38･40･42	88	68.3	74	30	8.3	50	2-M8	34
SFM-100SS-□B-□B-450N	32･35･38･40･42･45･48	32･35･38･40･42･45･48	98	90.2	84	40	10.2	56	2-M10	68
SFM-120SS-□B-□B-600N	32･35･38･40･42･45	32･35･38･40･42･45	118	90.2	84	40	10.2	68	2-M10	68
SFM-120SS-□B-□B-600N	48･50･55	48･50･55	118	90.2	100	40	10.2	68	2-M10	68

※ 夹紧螺栓M1、M2 的公称以数量- 螺丝公称表示，数量为单侧毂的数量。

【标准孔径组合】-夹紧方式

型号	标准孔径 d1･d2[mm]
型号	公称	12	14	15	16	17	18	19	20	22	24	25	28	30	32	35	38	40	42	45	48	50	55
SFM-060SS-□B-□B-60N	d1	●	●	●	●	●	●	●
SFM-060SS-□B-□B-60N	d2	●	●	●	●	●	●	●	●	●	●	●	●	●
SFM-060SS-□B-□B-80N	d1								●	●	●	●	●	●
SFM-060SS-□B-□B-80N	d2								●	●	●	●	●	●
SFM-070SS-□B-□B-90N	d1						●	●
SFM-070SS-□B-□B-90N	d2						●	●	●	●	●	●	●	●	●	●
SFM-070SS-□B-□B-100N	d1								●	●	●	●	●	●	●	●
SFM-070SS-□B-□B-100N	d2								●	●	●	●	●	●	●	●
SFM-080SS-□B-□B-150N	d1									●	●	●	●	●	●	●
SFM-080SS-□B-□B-150N	d2									●	●	●	●	●	●	●
SFM-080SS-□B-□B-200N	d1									●	●	●	●	●	●	●	●
SFM-080SS-□B-□B-200N	d2									●	●	●	●	●	●	●	●
SFM-090SS-□B-□B-250N	d1											●	●
SFM-090SS-□B-□B-250N	d2											●	●	●	●	●	●	●	●
SFM-090SS-□B-□B-300N	d1													●	●	●	●	●	●
SFM-090SS-□B-□B-300N	d2													●	●	●	●	●	●
SFM-100SS-□B-□B-450N	d1														●	●	●	●	●	●	●
SFM-100SS-□B-□B-450N	d2														●	●	●	●	●	●	●
SFM-120SS-□B-□B-600N	d1														●	●	●	●	●	●	●	●	●
SFM-120SS-□B-□B-600N	d2														●	●	●	●	●	●	●	●	●

※ 有●标记栏内的孔径按标准处理。

【平衡修正】-夹紧方式

型号（尺寸）	平衡等级	对应旋转速度[min^-1]
型号（尺寸）	平衡等级	10000以下	15000以下	18000以下	20000以下	24000以下
SFM-060SS	G6.3・G2.5	●	●	●	●	●
SFM-070SS	G6.3・G2.5	●	●	●	●	●
SFM-080SS	G6.3・G2.5	●	●	●	●	●
SFM-090SS	G6.3・G2.5	●	●	●	●	●
SFM-100SS	G6.3・G2.5	●	●	●	●
SFM-120SS	G6.3・G2.5	●	●	●	●

※ 以带●号的栏的对应旋转速度进行平衡修正。

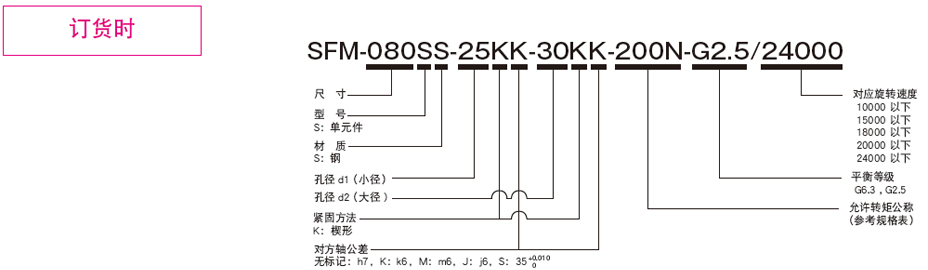

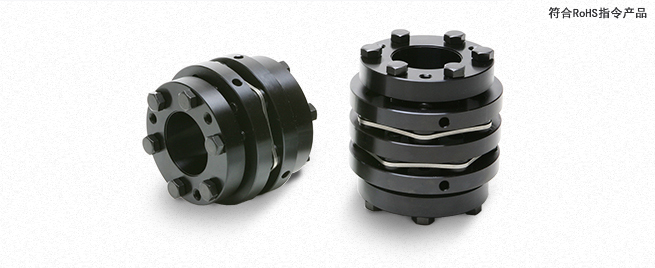

【规格】-楔形紧固方式

型号	允许转矩[N•m]	允许误差			最高转速 [min^-1]	扭转弹性常数[N•m/rad]	轴向弹性常数[N/mm]	转动惯量[kg•m²]	质量[kg]
型号	允许转矩[N•m]	偏心 [mm]	偏角 [°]	轴向 [mm]	最高转速 [min^-1]	扭转弹性常数[N•m/rad]	轴向弹性常数[N/mm]	转动惯量[kg•m²]	质量[kg]
SFM-070SS-□K-□K-100N	100	0.02	1	±0.5	24000	240000	484	0.66×10^-3	0.92
SFM-080SS-□K-□K-150N	150	0.02	1	±0.5	24000	120000	96	1.21×10^-3	1.03
SFM-080SS-□K-□K-200N	200	0.02	1	±0.5	24000	310000	546	1.11×10^-3	1.26
SFM-090SS-□K-□K-300N	300	0.02	1	±0.6	24000	520000	321	1.75×10^-3	1.48
SFM-100SS-□K-□K-450N	450	0.02	1	±0.65	20000	740000	540	2.56×10^-3	1.87
SFM-120SS-□K-□K-600N	600	0.02	1	±0.8	20000	970000	360	5.33×10^-3	2.50
SFM-140SS-□K-□K-800N	800	0.02	1	±1.0	20000	1400000	360	10.28×10^-3	4.66
SFM-140SS-□K-□K-1000N	1000	0.02	1	±1.0	20000	1400000	360	14.70×10^-3	5.01

※ 扭转弹性常数为单个元件的数值。

※ 转动惯量及质量为最大孔径时的数值。

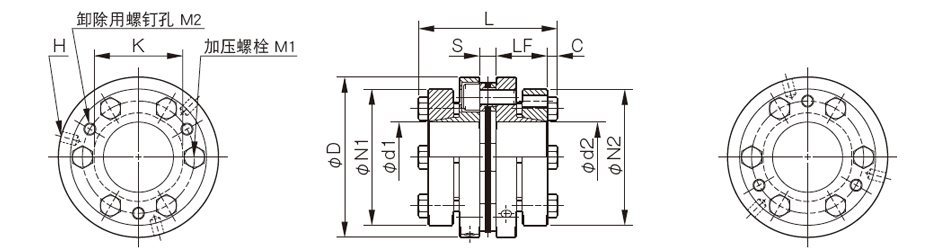

【尺寸】-楔形紧固方式

单位 [mm]

型号	d1[mm]	d2[mm]	D[mm]	L[mm]	N1･N2[mm]	LF[mm]	S[mm]	C[mm]	K[mm]	H[mm]	M1 数量- 公称	M1 紧固转矩 [N･m]	M2 数量- 公称
型号	d1[mm]	d2[mm]	D[mm]	L[mm]	N1･N2[mm]	LF[mm]	S[mm]	C[mm]	K[mm]	H[mm]	M1 数量- 公称	M1 紧固转矩 [N･m]	M2 数量- 公称
SFM-070SS-□K-□K-100N	18･19	18･19	68	62.9	53	23.5	5.9	5	38	3-5.1	6-M6	10	3-M6
	20･22･24･25	20･22･24･25			58
	28･30	28･30			63
	32･35	32･35			68
SFM-080SS-□K-□K-150N	22･24･25	22･24･25	78	69.3	58	25.5	8.3	5	37	4-5.1	4-M6	10	2-M6
	28･30	28･30			63
	32･35	32･35			68
	-	38			73
SFM-080SS-□K-□K-200N	22･24･25	22･24･25	78	68.7	58	25.5	7.7	5	42	3-5.1	6-M6	10	3-M6
	28･30	28･30			63
	32･35	32･35			68
	38	38			73
SFM-090SS-□K-□K-300N	28･30	28･30	88	69.3	63	25.5	8.3	5	50	3-6.8	6-M6	10	3-M6
	32･35	32･35			68
	38･40･42	38･40･42			73
	45	45			78
	48	48			83
SFM-100SS-□K-□K-450N	32･35	32･35	98	75.2	68	27.5	10.2	5	56	3-6.8	6-M6	10	3-M6
	38･40･42	38･40･42			73
	45	45			78
	48･50	48･50			83
SFM-120SS-□K-□K-600N	35	35	118	75.2	68	27.5	10.2	5	68	3-6.8	6-M6	10	3-M6
	38･40･42	38･40･42			73
	45	45			78
	48･50･52	48･50･52			83
	55	55			88
	60･62･65	60･62･65			98
	-	70			108
SFM-140SS-□K-□K-800N	35･38	35･38	138	94.6	83	36.5	10.6	5.5	78	3-8.6	6-M8	24	3-M8
	40･42･45	40･42･45			88
	-	48･50･52			98
		55･60			108
		62･65･70			118
		75･80			128
SFM-140SS-□K-□K-1000N	48･50･52	48･50･52	138	94.6	98	36.5	10.6	5.5	78	3-8.6	6-M8	24	3-M8
	55･60	55･60			108
	62･65･70	62･65･70			118
	75	75･80			128

※ 加压螺栓M1・和卸除用螺钉孔M2 公称为数量- 螺钉公称。H•M1•M2 的数量是单侧毂的数量。

【标准孔径组合】-楔形紧固方式

型号	标准孔径 d1･d2[mm]
型号	公称	18	19	20	22	24	25	28	30	32	35	38	40	42	45	48	50	52	55	60	62	65	70	75	80
SFM-070SS-□K-□K-100N	d1	●	●	●	●	●	●	●	●	●	●
SFM-070SS-□K-□K-100N	d2	●	●	●	●	●	●	●	●	●	●
SFM-080SS-□K-□K-150N	d1				●	●	●	●	●	●	●
SFM-080SS-□K-□K-150N	d2				●	●	●	●	●	●	●	●
SFM-080SS-□K-□K-200N	d1				●	●	●	●	●	●	●	●
SFM-080SS-□K-□K-200N	d2				●	●	●	●	●	●	●	●
SFM-090SS-□K-□K-300N	d1							●	●	●	●	●	●	●	●	●
SFM-090SS-□K-□K-300N	d2							●	●	●	●	●	●	●	●	●
SFM-100SS-□K-□K-450N	d1									●	●	●	●	●	●	●	●
SFM-100SS-□K-□K-450N	d2									●	●	●	●	●	●	●	●
SFM-120SS-□K-□K-600N	d1										●	●	●	●	●	●	●	●	●	●	●	●
SFM-120SS-□K-□K-600N	d2										●	●	●	●	●	●	●	●	●	●	●	●	●
SFM-140SS-□K-□K-800N	d1										●	●	●	●	●
SFM-140SS-□K-□K-800N	d2										●	●	●	●	●	●	●	●	●	●	●	●	●	●	●
SFM-140SS-□K-□K-1000N	d1															●	●	●	●	●	●	●	●	●
SFM-140SS-□K-□K-1000N	d2															●	●	●	●	●	●	●	●	●	●

※ 有●标记栏内的孔径按标准处理。

【平衡修正】-楔形紧固方式

型号（尺寸）	平衡等级	对应旋转速度[min^-1]
型号（尺寸）	平衡等级	10000以下	15000以下	18000以下	20000以下	24000以下
SFM-070SS	G6.3・G2.5	●	●	●	●	●
SFM-080SS	G6.3・G2.5	●	●	●	●	●
SFM-090SS	G6.3・G2.5	●	●	●	●	●
SFM-100SS	G6.3・G2.5	●	●	●	●
SFM-120SS	G6.3・G2.5	●	●	●	●
SFM-140SS	G6.3・G2.5	●	●	●	●

※ 以带●号的栏的对应旋转速度进行平衡修正。
