日本三木MIKIPULLEY伺服挠性联轴器SFS系列

是采用钢材质主体的板簧型联轴器，是伺服挠性联轴器的基本型号。备有高刚性的单元件型和通过隔板配置两个元件、具有灵活性的双元件型，和将双元件与中间法兰组合而成的浮动轴型。丰富的产品线 备有高刚性的单元件型SFS S 和通过隔板配置两个元件、具有灵活性的双元件型SFS W，以及将双元件与中间法兰组合而成的浮动轴型SFS G。 还有无电解镀镍型号 底孔产品和键、定位螺钉产品可以选择无电解镀镍的表面处理。 高精度的安装 采用摩擦连接的SFS S/W/G- □ M- □ M型因为是将套筒插入到法兰部内侧的设计，以套筒的外径为导套，能够实现高精度的安装。 能够以部件为单位进行装配 因为是以部件单位交付，即便是在总装状态下无法安装的设计也可以毫无问题地使用。此外，还可根据需要装配好后发货。另外，各法兰在安装尺寸上有兼容性，因此可以实现一侧法兰为底孔产品、与键·定位螺钉型法兰和高精度摩擦连接的法兰相组合的订购方式。

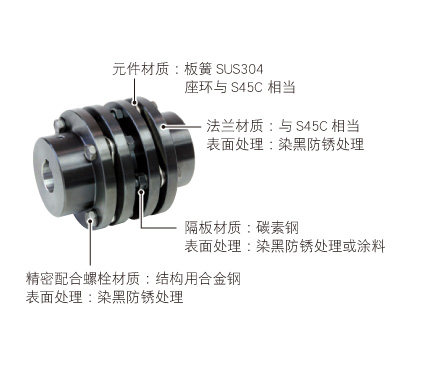

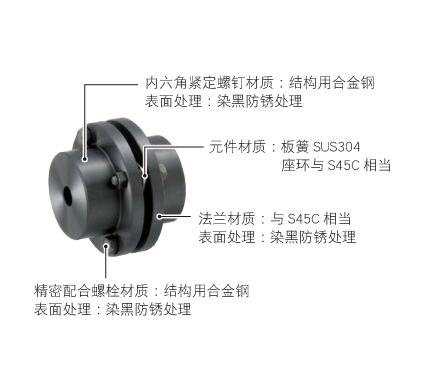

结构和材质

SFS S

SFS S

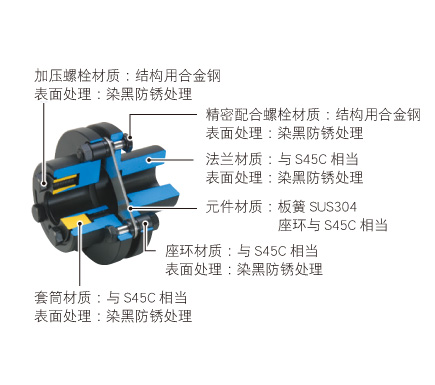

SFS S-□M-□M

SFS S-□M-□M

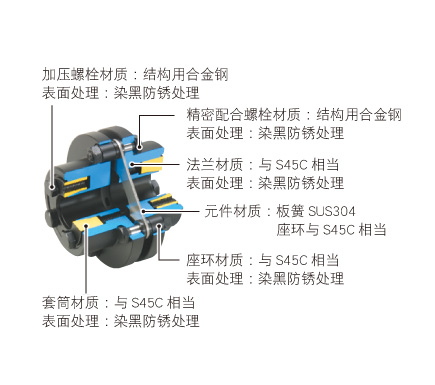

SFS S-□M-□C

SFS S-□M-□C

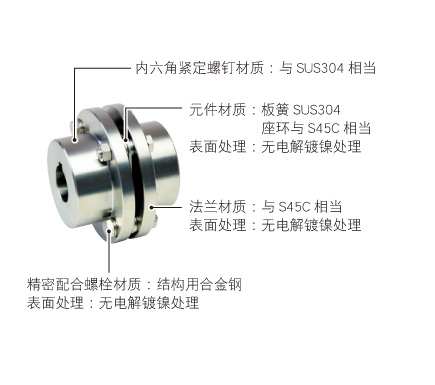

SFS S C

SFS S C

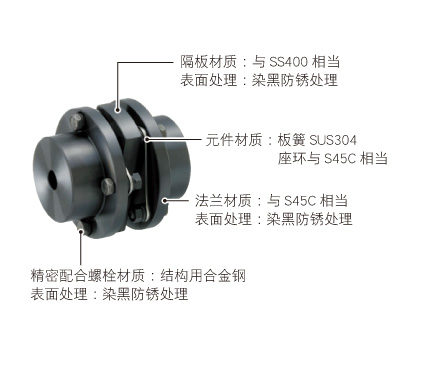

SFS W

SFS W

SFS G

SFS G

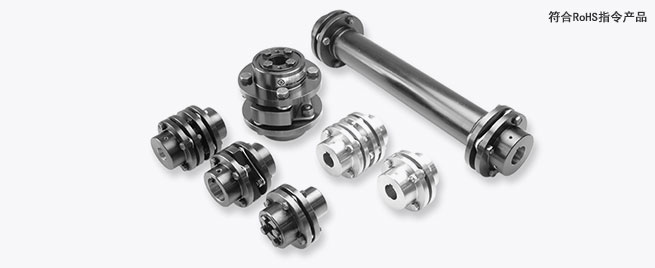

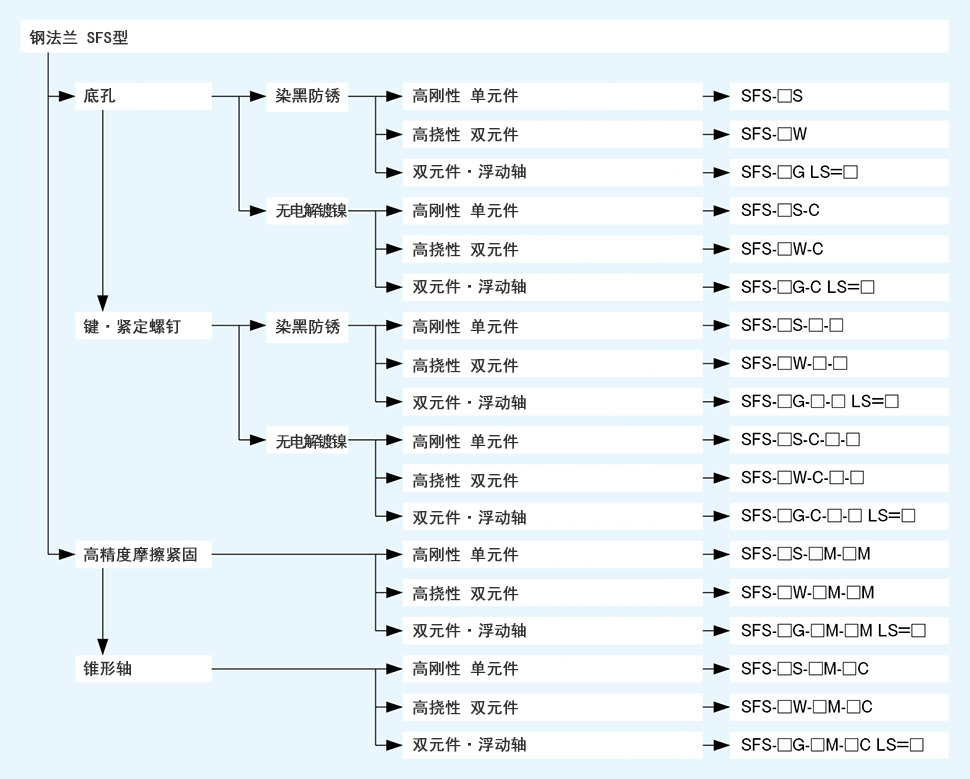

产品线


【规格】

型号允许转矩[N•m]允许误差最高转速[min-1]扭转弹性常数[N•m/rad]轴向弹性常数[N/mm]转动惯量[kg・m2]质量[kg]
偏角[°]轴向[mm]
SFS-05S201±0.62500016000430.11×10-30.30
SFS-06S401±0.82000029000450.30×10-30.50
SFS-08S801±1.01700083000600.87×10-31.00
SFS-09S1801±1.2150001700001221.60×10-31.40
SFS-10S2501±1.4130002500001602.60×10-32.10
SFS-12S4501±1.6110004300001976.50×10-33.40
SFS-14S8001±1.895007800003139.90×10-34.90
SFS-05S-C151±0.62500016000430.11×10-30.30
SFS-06S-C301±0.82000029000450.30×10-30.50
SFS-08S-C601±1.01700083000600.87×10-31.00
SFS-09S-C1351±1.2150001700001221.60×10-31.40
SFS-10S-C1901±1.4130002500001602.60×10-32.10
SFS-12S-C3401±1.6110004300001976.50×10-33.40
SFS-14S-C6001±1.895007800003139.90×10-34.90
SFS-06S-□M-□M401±0.8500029000450.30×10-30.70
SFS-08S-□M-□M801±1.0500083000600.93×10-31.30
SFS-09S-□M-□M1801±1.250001700001221.80×10-31.80
SFS-10S-□M-□M2501±1.450002500001602.70×10-32.30
SFS-12S-□M-□M4501±1.650004300001976.80×10-34.10
SFS-14S-35M-35M5801±1.8500078000031314.01×10-36.40
SFS-06S-□M-11C401±0.8500029000450.29×10-30.60
SFS-06S-15M-16C401±0.8500029000450.34×10-30.70
SFS-08S-□M-16C801±1.0500083000600.84×10-31.20
SFS-09S-□M-16C1801±1.250001700001221.50×10-31.60

※最高转速未考虑动平衡。

※转动惯量及质量为最大孔径时的数值。

※SFS-□S的价格为带底孔价格。

※SFS-□S-C的价格为带标准孔加工规格的孔加工价格。

【尺寸】

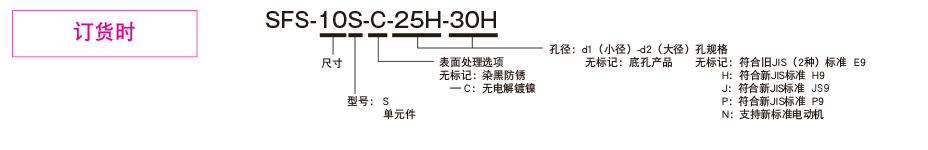

SFS-□S

SFS-□S

单位[mm]
型号d1, d2DNLLFSFKM
底孔最小最大
SFS-05S782056324520511244-M5×22
SFS-06S782568405625610304-M6×25
SFS-08S10113582546630611384-M6×29
SFS-09S10113894586830821424-M8×36
SFS-10S1516421046880351016484-M8×36
SFS-12S1819501267891401123544-M10×45
SFS-14S20226014488102451231614-M12×54

※底孔为钻孔。关于加工，请参阅标准孔加工规格。

※精密配合螺栓M公称为数量-螺钉公称×公称长度。

SFS-□S

【尺寸】

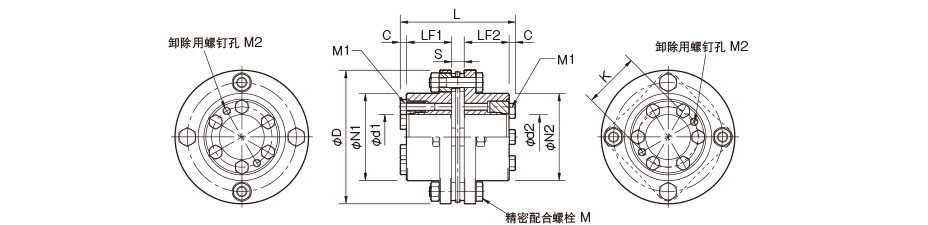

SFS-□S-□M-□M

SFS-□S-□M-□M

单位[mm]
型号孔径d1d2DN1N2LLF1LF2SCKMM1M2
SFS-06S□M-□M12, 14, 1512, 14, 1568404065.6252564.8304-M6×254-M52-M5
SFS-08S□M-□M15, 16, 20, 2215, 16, 20, 2282545475.6303064.8384-M6×294-M62-M6
SFS-09S□M-□M25, 2825, 2894585877.6303084.8424-M8×366-M62-M6
□M-35M25, 28356885.638
SFS-10S□M-□M25, 28, 30, 3525, 28, 30, 35104686889.63535104.8484-M8×366-M62-M6
SFS-12S□M-□M＊130, 3530, 351267878101.64040115.3544-M10×454-M82-M8
SFS-14S35M-35M35351448888112.64545125.3614-M12×546-M82-M8

※各个螺栓和螺孔公称为数量-螺钉公称×公称长度，加压螺栓M1和卸除用螺钉孔M2的数量为单侧毂的数量。

※*1中SFS-12S-30M-□M的允许转矩受φ30的轴紧固结构限制，为380N•m。

※对方安装轴的尺寸公差为h7(h6･g6)级。但是轴径φ35时的公差为＋0.010～－0.025。

※标准孔径以外的时候，许用扭矩会受到限制，请确认。

SFS-□S-□M-□M

【尺寸】

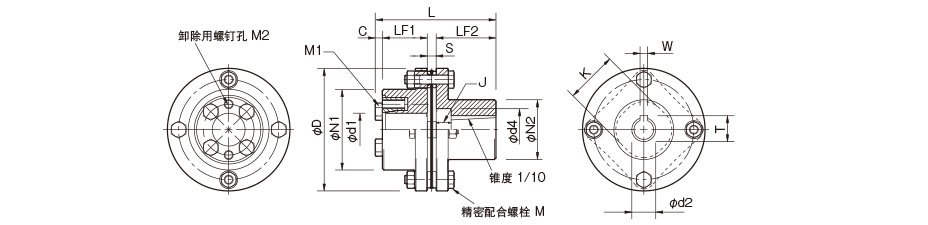

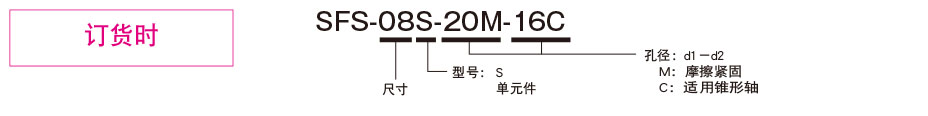

SFS-□S-□M-□C

SFS-□S-□M-□C

单位[mm]
型号孔径d1d2W+0.030-0T+0.30-0d4JDN1N2LLF1LF2SCKMM1M2
SFS-06S□M-11C12, 14, 1511412.218968403060.8252564.8304-M6×254-M52-M5
15M-16C1516517.328104075.840
SFS-08S□M-16C15, 16, 20, 2216517.3281082544080.8304064.8384-M6×294-M62-M6
SFS-09S□M-16C25, 2816517.3281094584082.8304084.8424-M8×366-M62-M6

※各个螺栓和螺孔公称为数量-螺钉公称×公称长度。

※摩擦紧固侧毂的对方安装轴的尺寸公差为h7(h6･g6)级。

※标准孔径以外的时候，许用扭矩会受到限制，请确认。

SFS-□S-□M-□C

SFS W TYPE

【规格】

型号允许转矩[N•m]允许误差最高转速[min-1]扭转弹性常数[N•m/rad]轴向弹性常数[N/mm]转动惯量[kg•m2]质量[kg]
偏心[mm]偏角[°]轴向[mm]
SFS-05W200.21（单侧）±1.2100008000210.14×10-30.40
SFS-06W400.31（单侧）±1.6800014000220.41×10-30.70
SFS-08W800.31（单侧）±2.0680041000301.10×10-31.30
SFS-09W1800.51（单侧）±2.4600085000612.20×10-32.10
SFS-10W2500.51（单侧）±2.85200125000803.60×10-32.80
SFS-12W4500.61（单侧）±3.24400215000989.20×10-34.90
SFS-14W8000.71（单侧）±3.6380039000015615.00×10-37.10
SFS-05W-C150.21（单侧）±1.2100008000210.14×10-30.40
SFS-06W-C300.31（单侧）±1.6800014000220.41×10-30.70
SFS-08W-C600.31（单侧）±2.0680041000301.10×10-31.30
SFS-09W-C1350.51（单侧）±2.4600085000612.20×10-32.10
SFS-10W-C1900.51（单侧）±2.85200125000803.60×10-32.80
SFS-12W-C3400.61（单侧）±3.24400215000989.20×10-34.90
SFS-14W-C6000.71（单侧）±3.6380039000015615.00×10-37.10
SFS-06W-□M-□M400.31（单侧）±1.6500014000220.41×10-30.90
SFS-08W-□M-□M800.31（单侧）±2.0500041000301.16×10-31.60
SFS-09W-□M-□M1800.51（单侧）±2.4500085000612.40×10-32.50
SFS-10W-□M-□M2500.51（单侧）±2.85000125000803.70×10-33.00
SFS-12W-□M-□M4500.61（单侧）±3.24400215000989.50×10-35.60
SFS-14W-35M-35M5800.71（单侧）±3.6380039000015619.11×10-38.60
SFS-06W-□M-11C400.31（单侧）±1.6500014000220.40×10-30.80
SFS-06W-15M-16C400.31（单侧）±1.6500014000220.45×10-30.90
SFS-08W-□M-16C800.31（单侧）±2.0500041000301.07×10-31.50
SFS-09W-□M-16C1800.51（单侧）±2.4500085000612.10×10-32.30

※最高转速未考虑动平衡。

※转动惯量及质量为最大孔径时的数值。

【尺寸】

SFS-□W

SFS-□W

单位[mm]
型号d1, d2DNLLFLPSFd3KM
底孔最小最大
SFS-05W78205632582085420248-M5×15
SFS-06W782568407425126324308-M6×18
SFS-08W10113582548430126228388-M6×20
SFS-09W101138945898302281232428-M8×27
SFS-10W15164210468110352010734488-M8×27
SFS-12W181950126781274025111040548-M10×32
SFS-14W202260144881444530121546618-M12×38

※底孔为钻孔。关于加工，请参阅标准孔加工规格。

※精密配合螺栓M公称为数量-螺钉公称×公称长度。

SFS-□W

【尺寸】

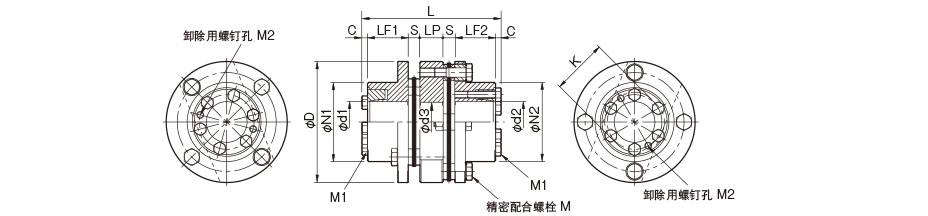

SFS-□W-□M-□M

SFS-□W-□M-□M

单位[mm]
型号孔径d1d2DN1N2LLF1LF2LPSCd3KMM1M2
SFS-06W□M-□M12, 14, 1512, 14, 1568404083.625251264.824308-M6×184-M52-M5
SFS-08W□M-□M15, 16, 20, 2215, 16, 20, 2282545493.630301264.828388-M6×204-M62-M6
SFS-09W□M-□M25, 2825, 28945858107.630302284.832428-M8×276-M62-M6
□M-35M25, 283568115.638
SFS-10W□M-□M25, 28, 30, 3525, 28, 30, 351046868119.6353520104.834488-M8×276-M62-M6
SFS-12W□M-□M＊130, 3530, 351267878137.6404025115.340548-M10×324-M82-M8
SFS-14W35M-35M35351448888154.6454530125.346618-M12×386-M82-M8

※各个螺栓和螺孔公称为数量-螺钉公称×公称长度，加压螺栓M1和卸除用螺钉孔M2的数量为单侧毂的数量。

※*1中SFS-12W-30M-□M的允许转矩受φ30的轴紧固结构限制，为380N•m。

※对方安装轴的尺寸公差为h7(h6･g6)级。但是轴径φ35时的公差为＋0.010～－0.025。

※标准孔径以外的时候，许用扭矩会受到限制，请确认。

SFS-□W-□M-□M

【尺寸】

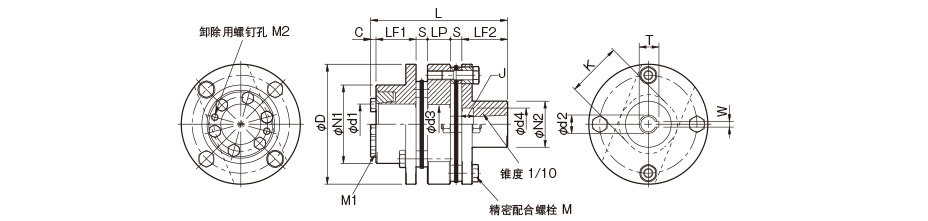

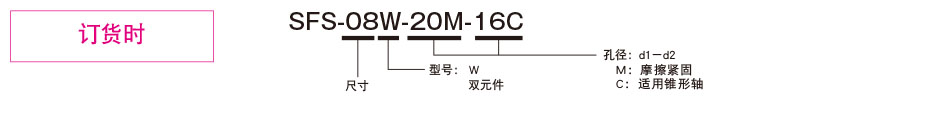

SFS-□W-□M-□C

SFS-□W-□M-□C

单位[mm]
型号孔径d1d2W+0.030-0T+0.3-0d4JDN1N2LLF1LF2LPSCd3KMM1M2
SFS-06W□M-11C12, 14, 1511412.218968403078.825251264.824308-M6×184-M52-M5
15M-16C1516517.328104093.840
SFS-08W□M-16C15, 16, 20, 2216517.3281082544098.830401264.828388-M6×204-M62-M6
SFS-09W□M-16C25, 2816517.32810945840112.830402284.832428-M8×276-M62-M6

※各个螺栓和螺孔公称为数量-螺钉公称×公称长度。

※摩擦紧固侧毂的对方安装轴的尺寸公差为h7(h6･g6)级。

※标准孔径以外的时候，许用扭矩会受到限制，请确认。

SFS-□W-□M-□C

SFS G TYPE

【规格】

型号允许转矩[N•m]允许误差最高转速[min-1]扭转弹性常数[N•m/rad]轴向弹性常数[N/mm]转动惯量[kg•m2]质量[kg]
偏心[mm]偏角[°]轴向[mm]
SFS-05G200.51（单侧）±1.2200008000210.20×10-30.50
SFS-06G400.51（单侧）±1.61600014000220.55×10-30.90
SFS-08G800.51（单侧）±2.01300041000301.50×10-31.70
SFS-09G1800.61（单侧）±2.41200085000612.90×10-32.40
SFS-10G2500.61（单侧）±2.810000125000804.60×10-33.30
SFS-12G4500.81（单侧）±3.280002150009811.80×10-35.80
SFS-14G8000.91（单侧）±3.6700039000015621.20×10-38.60
SFS-05G-C150.51（单侧）±1.2200008000210.20×10-30.50
SFS-06G-C300.51（单侧）±1.61600014000220.55×10-30.90
SFS-08G-C600.51（单侧）±2.01300041000301.50×10-31.70
SFS-09G-C1350.61（单侧）±2.41200085000612.90×10-32.40
SFS-10G-C1900.61（单侧）±2.810000125000804.60×10-33.30
SFS-12G-C3400.81（单侧）±3.280002150009811.80×10-35.80
SFS-14G-C6000.91（单侧）±3.6700039000015621.20×10-38.60
SFS-06G-□M-□M400.51（单侧）±1.6500014000220.55×10-31.10
SFS-08G-□M-□M800.51（单侧）±2.0500041000301.56×10-32.00
SFS-09G-□M-□M1800.61（单侧）±2.4500085000613.10×10-32.80
SFS-10G-□M-□M2500.61（单侧）±2.85000125000804.70×10-33.50
SFS-12G-□M-□M4500.81（单侧）±3.250002150009812.10×10-36.50
SFS-14G-35M-35M5800.91（单侧）±3.6500039000015625.31×10-310.10
SFS-06G-□M-11C400.51（单侧）±1.6500014000220.54×10-31.00
SFS-06G-15M-16C400.51（单侧）±1.6500014000220.59×10-31.10
SFS-08G-□M-16C800.51（单侧）±2.0500041000301.47×10-31.90
SFS-09G-□M-16C1800.61（单侧）±2.4500085000612.80×10-32.60

※最高转速未考虑动平衡。

※转动惯量及质量为最大孔径时的数值。

【尺寸】

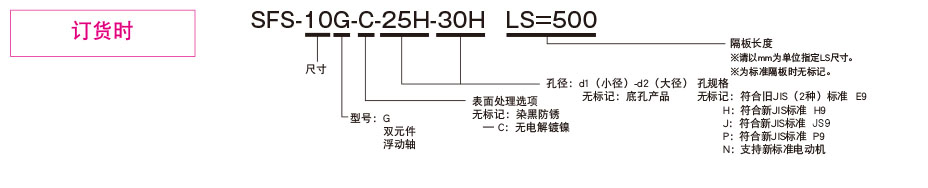

SFS-□G

SFS-□G

单位[mm]
型号d1, d2DNLLFLSSFKM
底孔最小最大
SFS-05G78205632742024511248-M5×22
SFS-06G78256840862524610308-M6×25
SFS-08G1011358254983026611388-M6×29
SFS-09G10113894581063030821428-M8×36
SFS-10G1516421046812035301016488-M8×36
SFS-12G1819501267814040381123548-M10×45
SFS-14G2022601448816045461231618-M12×54

※底孔为钻孔。关于加工，请参阅标准孔加工规格。

※需要上述LS尺寸以外的产品时,请指定所需的LS尺寸。LS≧1000时请洽询。

※无电解镀镍(SFS-□G-C)选项中LS尺寸超过100mm时，轴的插入长度不能超过LF尺寸。请注意。

※精密配合螺栓M公称为数量-螺钉公称×公称长度。

SFS-□G

【尺寸】

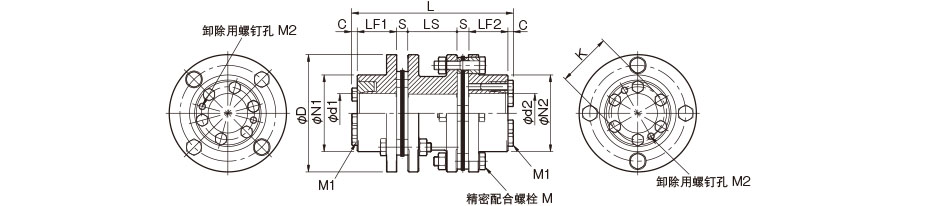

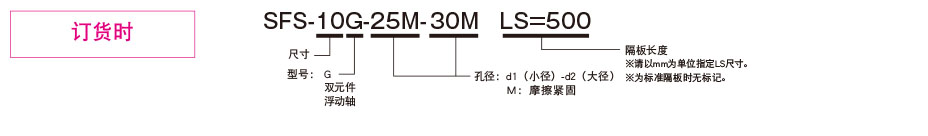

SFS-□G-□M-□M

SFS-□G-□M-□M

单位[mm]
型号孔径d1d2DN1N2LLF1LF2LSSCKMM1M2
SFS-06G□M-□M12, 14, 1512, 14, 1568404095.625252464.8308-M6×184-M52-M5
SFS-08G□M-□M15, 16, 20, 2215, 16, 20, 22825454107.630302664.8388-M6×204-M62-M6
SFS-09G□M-□M25, 2825, 28945858115.630303084.8428-M8×276-M62-M6
□M-35M25, 283568123.638
SFS-10G□M-□M25, 28, 30, 3525, 28, 30, 351046868129.6353530104.8488-M8×276-M62-M6
SFS-12G□M-□M＊130, 3530, 351267878150.6404038115.3548-M10×324-M82-M8
SFS-14G35M-35M35351448888170.6454546125.3618-M12×386-M82-M8

※需要上述LS尺寸以外的产品时,请指定所需的LS尺寸。LS≧1000时请洽询。

※各个螺栓和螺孔公称为数量-螺钉公称×公称长度，加压螺栓M1和卸除用螺钉孔M2的数量为单侧毂的数量。

※*1中SFS-12G-30M-□M的允许转矩受φ30的轴紧固结构限制，为380N•m。

※对方安装轴的尺寸公差为h7(h6･g6)级。但是轴径φ35时的公差为＋0.010～－0.025。

※标准孔径以外的时候，许用扭矩会受到限制，请确认。

SFS-□G-□M-□M

【尺寸】

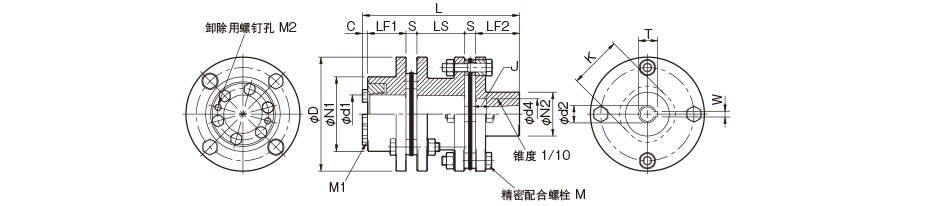

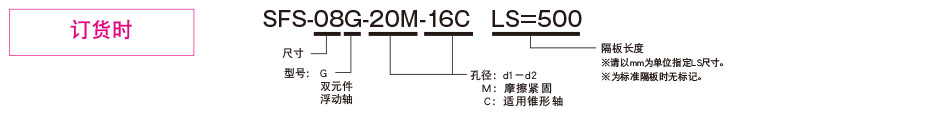

SFS-□G-□M-□C

SFS-□G-□M-□C

单位[mm]
型号孔径d1d2W+0.030-0T+0.3-0d4JDN1N2LLF1LF2LSSCKMM1M2
SFS-06G□M-11C12, 14, 1511412.218968403090.825252464.8308-M6×184-M52-M5
15M-16C1516517.3281040105.840
SFS-08G□M-16C15, 16, 20, 2216517.32810825440112.830402664.8388-M6×204-M62-M6
SFS-09G□M-16C25, 2816517.32810945840120.830403084.8428-M8×276-M62-M6

※需要上述LS尺寸以外的产品时,请指定所需的LS尺寸。LS≧1000时请洽询。

※各个螺栓和螺孔公称为数量-螺钉公称×公称长度。

※摩擦紧固侧毂的对方安装轴的尺寸公差为h7(h6･g6)级。

※标准孔径以外的时候，许用扭矩会受到限制，请确认。

SFS-□G-□M-□C
