日本三木PARAFLEX系列联轴器

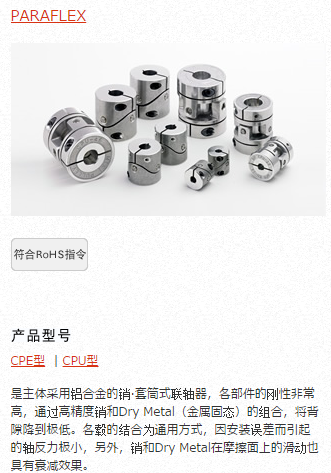

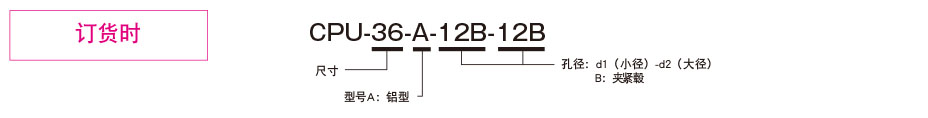

高刚性且背隙极少，通过销和Dry Metal达到衰减效果是主体采用铝合金的销·套筒式联轴器，各部件的刚性非常高，通过高精度销和Dry Metal（金属固态）的组合，将背隙降到极低。各毂的结合为通用方式，因安装误差而引起的轴反力极小，另外，销和Dry Metal在摩擦面上的滑动也具有衰减效果。采用利用摩擦的夹紧方式安装到轴上，安装非常方便。备有最大可容许4°偏角的CPU型和最大可容许1°偏角的价廉物美的CPE型。用途表面贴装机、电火花加工机、摩擦減振效果销和金属衬套在摩擦面上的滑动具有減振效果。轴反力极少采用销和金属衬套的结构，安装误差导致的轴反力极小。金融终端设备、绕线机

摩擦減振效果

销和金属衬套在摩擦面上的滑动具有減振效果。

轴反力极少

采用销和金属衬套的结构，安装误差导致的轴反力极小。

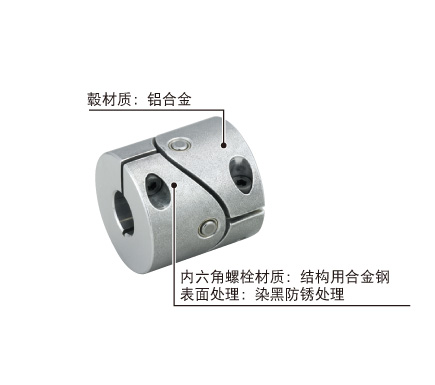

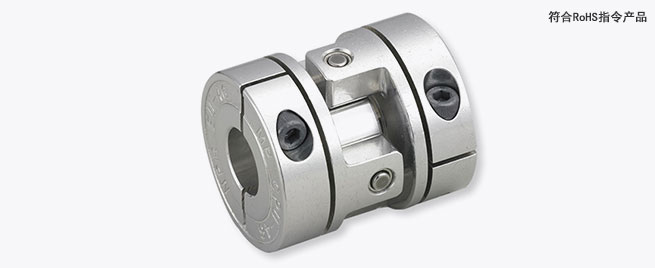

结构和材质

CPE

CPE MODEL

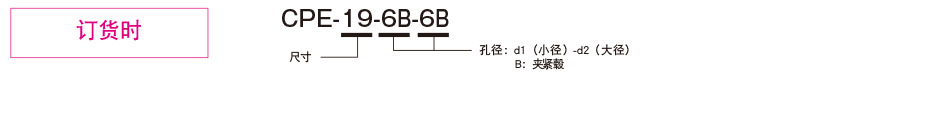

【规格】

型号	转矩		允许误差		最高转速[min^-1]	扭转弹性常数[N•m/rad]	转动惯量[kg•m²]	质量[kg]
型号	常用[N•m]	最大[N•m]	偏心[mm]	偏角[°]	最高转速[min^-1]	扭转弹性常数[N•m/rad]	转动惯量[kg•m²]	质量[kg]
CPE-19	0.7	1.4	0.2	1	6000	500	0.69×10^-6	0.015
CPE-29	2	4	0.2	1	6000	700	5.80×10^-6	0.050
CPE-39	5	10	0.2	1	6000	1900	18.50×10^-6	0.080

※CPE-19的各转矩为孔径4mm以上时的数值。

※最高转速未考虑动平衡。

※转动惯量及质量为最大孔径时的数值。

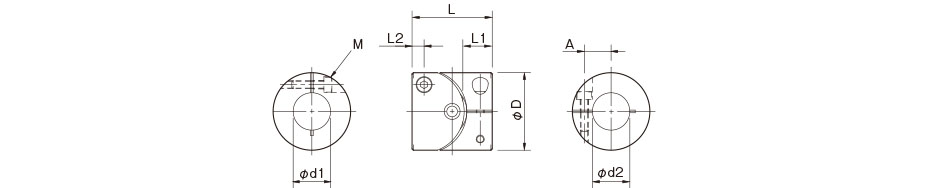

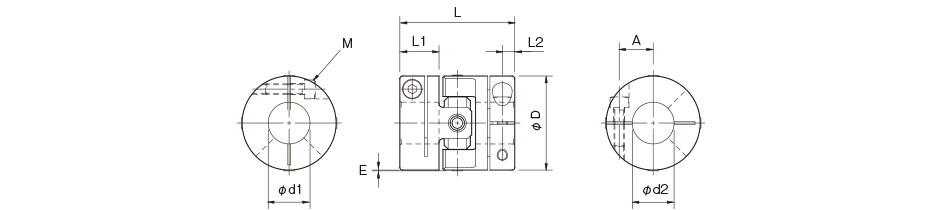

【尺寸】

单位[mm]

型号	d1, d2		D	L	L1	L2	M	A
型号	最小	最大	D	L	L1	L2	M	A
CPE-19	3	8	19	19.4	6	3	M2.5	6
CPE-29	6	14	29	30	9.5	4.5	M3	10
CPE-39	8	20	39	40	12.5	6	M4	14

※关于轴插入长度，请插入直至达到L1尺寸。（注：轴无法贯穿。）

※对方安装轴的尺寸公差为h7级。

【标准孔径】

型号	标准孔径d1•d2[mm]
型号	3	4	5	6	6.35	7	8	9.525	10	11	12	14	15	16	18	19	20
CPE-19	○	●	●	●	●	●	●
CPE-29				●	●	●	●	●	●	●	●	●
CPE-39							●	●	●	●	●	●	●	●	●	●	●

※CPE-19孔径3mm的转矩受轴连接部分的保持力限制，常用转矩为0.4N•m，最大转矩为0.8N•m。

※可提供的孔径范围为尺寸表的最小孔径以上，最大孔径以下，关于上表以外的孔径，孔加工另行收费。

摩擦阻尼效果
