日本三木MIKIPULLEY电磁离合器·制动器组体

能够实现所需动作的离合器·制动器组件设计复杂的结构时，有时会使用多个离合器和制动器。可以选择将离合器和制动器按所需数量组合使用以预先实现所需动作的离合器·制动器组件。另外，除了离合器与制动器的组合，还备有许多将这些组件与电动机或减速机等组合的机型。用途印刷机械、装订机、木工机械、半导体制造装置

产品一览

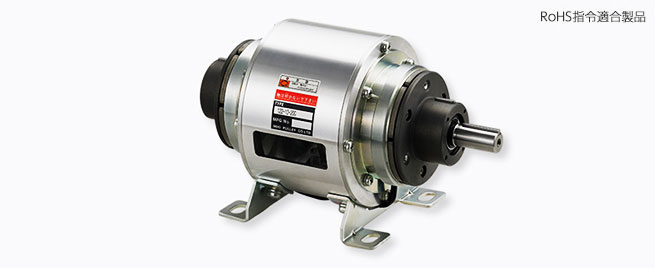

125型（离合器·制动器）

是在轻合金外壳内将离合器和制动器做成对接轴结构的防水滴结构离合器·制动器组件。动力由输入轴传递，始终从输出轴输出，通过配合离合器的电流切断进行制动器通电，对输出轴进行制动。备有安装脚为钢板底座型和铸件底座型(Ｅ型)的两种型号，安装简单且寿命长。

离合器·制动器转矩
2.4N･m～160N･m
使用环境温度
-10℃～40℃
背隙
零

121-□-20型（离合器·制动器）

是在铝合金筒的外侧以直轴结构安装离合器和制动器的开放结构的离合器·制动器组件。动力由输入毂传递，始终从输出轴输出，通过配合离合器的电流切断进行制动器通电，对输出轴进行制动。由于采用了轴承跨距宽、耐径向负载的结构，可安装V形带轮和正齿轮等，在高张力条件下使用。而且因为是直轴结构，输出可在轴的两侧采用两边的分歧驱动，也可一边安装检测圆板等，实现多种多样的结构布局。

离合器·制动器转矩
5N･m～320N･m
使用环境温度
-10℃～40℃
背隙
零

126型（离合器·制动器＋电动机）

是在125型离合器和制动器组件的输入轴上直接连接通用三相电动机的型号，无需停止电动机即可反复起动·停止输出轴，与通过电动机进行的ON-OFF操作相比，可实现高疲频率断续运行。有关安装到轴上的方式，有底座形和法兰形可选。尤其是法兰形，因为安装面与通用法兰电动机的形状相同，因此可与减速机一体化。

离合器·制动器转矩
5N･m～80N･m
使用环境温度
-10℃～40℃
背隙
零

CBW型（离合器·制动器＋减速机）

在蜗杆减速机的输入轴上安装离合器和制动器，从减速机输出。输入由V形带轮进行皮带传动。输入部标准配备V形带轮，通过皮带与驱动部连接，只需安装减速机即可。无需繁琐的定心和加工。另外，如果作为组件进行一体化，可减小自惯性，实现更高效的起动·停止。通过与变速机组合，可扩大变速范围，或使输出轴停转一周等，在各种用途下发挥优秀性能。

离合器·制动器转矩
5N･m～40N･m
使用环境温度
-10℃～40℃
背隙
零

CMW型（离合器·制动器＋电动机＋减速机）

是将离合器·制动器与蜗杆减速机一体化的CBW型的输入经联轴器由电动机驱动的离合器·制动器、蜗杆减速机、电动机一体式型号。由于集成了驱动部的功能，安装空间小，可省去定心和安装部的加工等步骤。而且只需将输出轴与负载侧连接即可，安装十分简单。

离合器·制动器转矩
5N･m～40N･m
使用环境温度
-10℃～40℃
背隙
零

121-□-10型（双离合器）

基本结构与121-□-20型离合器·制动器组件相同，有直轴结构，是在鼓两侧配置离合器 (101-□-15型) 的双离合器组件。有将毂用于输入，在用于2级变速·正逆运行时将轴用于输入，用于动力分配等，可选择输入方法。另外，与121-□-20型相同，由于采用了轴承跨距宽、耐径向负载的结构，可安装V形带轮和正齿轮等，在高张力条件下使用。

离合器转矩
5N･m～320N･m
使用环境温度
-10℃～40℃
背隙
零

125－□－12G

【规格】

型号	尺寸	动摩擦转矩Td[N•m]	静摩擦转矩Ts[N•m]	线圈（20℃时）				耐热等级	最高转速[min^-1]	旋转部分转动惯量J［kg・m²］	空隙再调整之前的总做功ET[J]	电枢吸引时间ta[s]	转矩上升时间tp[s]	转矩消失时间td[s]	质量[kg]
型号	尺寸	动摩擦转矩Td[N•m]	静摩擦转矩Ts[N•m]	电压[V]	功率[W]	电流[A]	电阻[Ω]	耐热等级	最高转速[min^-1]	旋转部分转动惯量J［kg・m²］	空隙再调整之前的总做功ET[J]	电枢吸引时间ta[s]	转矩上升时间tp[s]	转矩消失时间td[s]	质量[kg]
125-05-12G	05	2.4	-	DC24	10	0.42	58	B	3000	2.4×10^-5	9×10⁶	C:0.012 / B:0.010	C:0.031 / B:0.023	C:0.040 / B:0.012	1.2
125-06-12G	06	5	5.5	DC24	11	0.46	52	B	3000	1.28×10^-4	36×10⁶	C:0.020 / B:0.015	C:0.041 / B:0.033	C:0.020 / B:0.015	2.1
125-08-12G	08	10	11	DC24	15	0.63	38	B	3000	3.70×10^-4	60×10⁶	C:0.023 / B:0.016	C:0.051 / B:0.042	C:0.030 / B:0.025	4.2
125-10-12G	10	20	22	DC24	20	0.83	29	B	3000	1.40×10^-3	130×10⁶	C:0.025 / B:0.018	C:0.063 / B:0.056	C:0.050 / B:0.030	6.8
125-12-12G	12	40	45	DC24	25	1.09	23	B	3000	3.85×10^-3	250×10⁶	C:0.040 / B:0.027	C:0.115 / B:0.090	C:0.065 / B:0.050	12
125-16-12G	16	80	90	DC24	35	1.46	16	B	3000	1.35×10^-2	470×10⁶	C:0.050 / B:0.035	C:0.160 / B:0.127	C:0.085 / B:0.055	22

※动摩擦转矩Td为相对速度100min^-1时的数值。

【尺寸】

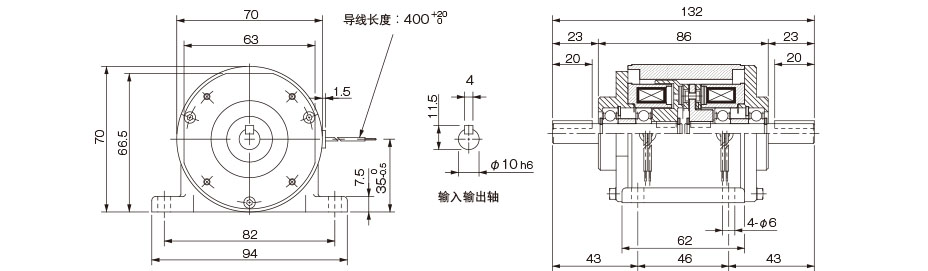

125-05-12G

【尺寸】

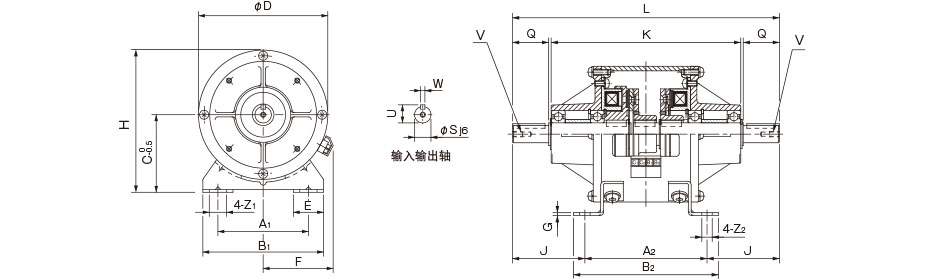

125-□-12G

单位[mm]

尺寸	本体尺寸															轴尺寸
尺寸	A1	A2	B1	B2	C	D	E	F	G	H	J	K	L	Z1	Z2	Q	S	U	V	W
06	65	90	90	105	65	100	27.5	61	2.6	115	48.5	132	187	13.5	6.5	25	11	12.5	M4×0.7深8	4
08	80	110	110	130	80	125	32.5	72	3.2	142.5	63	171	236	15.5	9	30	14	16	M4×0.7深8	5
10	105	135	140	160	90	150	35	81	3.2	165	80	210	295	20	11.5	40	19	21	M6×1深11	5
12	135	160	175	185	112	190	42.5	97	4.5	207	108	270	376	24	11	50	24	27	M6×1深11	7
16	155	200	200	230	132	230	45	109	6	247	145	362	490	28	14	60	28	31	M6×1深11	7

※输入输出轴的键槽符合旧JIS标准2种、键符合旧JIS标准1种。

※将带轮等插入输入输出轴时，请使用附带的插入套件。

125-□-12G

125－□－12E　※按订单生产产品

【规格】

型号	尺寸	动摩擦转矩Td[N•m]	静摩擦转矩Ts[N•m]	线圈（20℃时）				耐热等级	最高转速[min^-1]	旋转部分转动惯量J［kg・m²］	空隙再调整之前的总做功ET[J]	电枢吸引时间ta[s]	转矩上升时间tp[s]	转矩消失时间td[s]	质量[kg]
型号	尺寸	动摩擦转矩Td[N•m]	静摩擦转矩Ts[N•m]	电压[V]	功率[W]	电流[A]	电阻[Ω]	耐热等级	最高转速[min^-1]	旋转部分转动惯量J［kg・m²］	空隙再调整之前的总做功ET[J]	电枢吸引时间ta[s]	转矩上升时间tp[s]	转矩消失时间td[s]	质量[kg]
125-06-12E	06	5	5.5	DC24	11	0.46	52	B	3000	1.28×10^-4	36×10⁶	C:0.020 / B:0.015	C:0.041 / B:0.033	C:0.020 / B:0.015	2.1
125-08-12E	08	10	11	DC24	15	0.63	38	B	3000	3.70×10^-4	60×10⁶	C:0.023 / B:0.016	C:0.051 / B:0.042	C:0.030 / B:0.025	4.2
125-10-12E	10	20	22	DC24	20	0.83	29	B	3000	1.40×10^-3	130×10⁶	C:0.025 / B:0.018	C:0.063 / B:0.056	C:0.050 / B:0.030	6.8
125-12-12E	12	40	45	DC24	25	1.09	23	B	3000	3.85×10^-3	250×10⁶	C:0.040 / B:0.027	C:0.115 / B:0.090	C:0.065 / B:0.050	12
125-16-12E	16	80	90	DC24	35	1.46	16	B	3000	1.35×10^-2	470×10⁶	C:0.050 / B:0.035	C:0.160 / B:0.127	C:0.085 / B:0.055	22

※动摩擦转矩Td为相对速度100min^-1时的数值。

【尺寸】

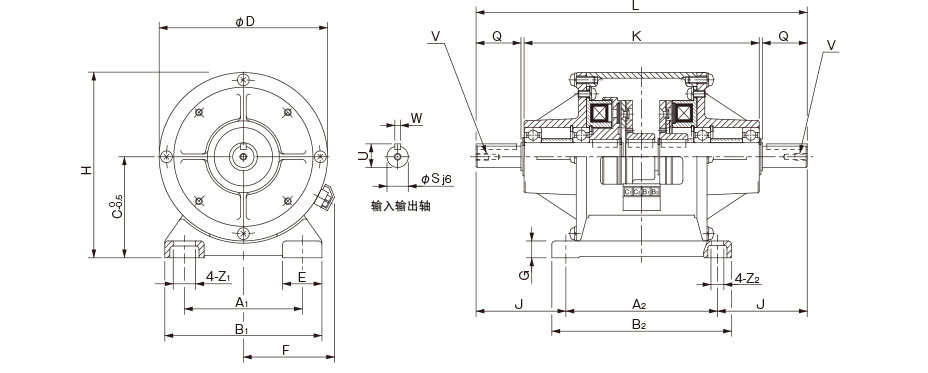

125-□-12E

单位[mm]

尺寸	本体尺寸															轴尺寸
尺寸	A1	A2	B1	B2	C	D	E	F	G	H	J	K	L	Z1	Z2	Q	S	U	V	W
06	65	90	90	105	65	100	27.5	61	10	115	48.5	132	187	13.5	6.5	25	11	12.5	M4×0.7深8	4
08	80	110	110	130	80	125	32.5	72	12	142.5	63	171	236	15.5	9	30	14	16	M4×0.7深8	5
10	105	135	140	160	90	150	35	81	15	165	80	210	295	20	11.5	40	19	21	M6×1深11	5
12	135	160	175	185	112	190	42.5	97	15	207	108	270	376	24.5	11	50	24	27	M6×1深11	7
16	155	200	200	230	132	230	45	109	18	247	145	362	490	28	14	60	28	31	M6×1深11	7
20	195	240	240	270	160	290	47.5	124	20	305	188	448	616	28	14	80	38	41.5	M10×1.5深17	10

※输入输出轴的键槽符合旧JIS标准2种、键符合旧JIS标准1种。

※将带轮等插入输入输出轴时，请使用附带的插入套件。

125-□-12E

122型（双离合器·制动器）

是2个离合器 (101-□-15) 和制动器 (111-□-12) 紧密组合的无与伦比的双离合器·制动器组件。1台设备就能完成高精度定位和复杂的动作等应用控制。将毂用于输入以进行2级变速·固定位置停止·高精度正逆运行，在切断离合器的电流后进行制动器通电，对输出轴进行制动。

离合器·制动器转矩
5N･m～160N･m
使用环境温度
-10℃～40℃
背隙
零

121-□-20G TYPE

【规格】

型号	尺寸	动摩擦转矩Td[N•m]	静摩擦转矩Ts[N•m]	线圈（20℃时）				耐热等级	最高转速[min^-1]	旋转部分转动惯量J［kg・m²］	空隙再调整之前的总做功ET[J]	电枢吸引时间ta[s]	转矩上升时间tp[s]	转矩消失时间td[s]	质量[kg]
型号	尺寸	动摩擦转矩Td[N•m]	静摩擦转矩Ts[N•m]	电压[V]	功率[W]	电流[A]	电阻[Ω]	耐热等级	最高转速[min^-1]	旋转部分转动惯量J［kg・m²］	空隙再调整之前的总做功ET[J]	电枢吸引时间ta[s]	转矩上升时间tp[s]	转矩消失时间td[s]	质量[kg]
121-06-20G	06	5	5.5	DC24	11	0.46	52	B	3000	1.43×10^-4	36×10⁶	C:0.020 / B:0.015	C:0.041 / B:0.033	C:0.020 / B:0.015	1.5
121-08-20G	08	10	11	DC24	15	0.63	38	B	3000	4.23×10^-4	60×10⁶	C:0.023 / B:0.016	C:0.051 / B:0.042	C:0.030 / B:0.025	2.7
121-10-20G	10	20	22	DC24	20	0.83	29	B	3000	1.42×10^-3	130×10⁶	C:0.025 / B:0.018	C:0.063 / B:0.056	C:0.050 / B:0.030	5.5
121-12-20G	12	40	45	DC24	25	1.09	23	B	3000	4.18×10^-3	250×10⁶	C:0.040 / B:0.027	C:0.115 / B:0.090	C:0.065 / B:0.050	9.6
121-16-20G	16	80	90	DC24	35	1.46	16	B	3000	1.34×10^-2	470×10⁶	C:0.050 / B:0.035	C:0.160 / B:0.127	C:0.085 / B:0.055	18.5
121-20-20G	20	160	175	DC24	45	1.88	13	B	2500	4.13×10^-2	10×10⁸	C:0.090 / B:0.065	C:0.250 / B:0.200	C:0.130 / B:0.070	35
121-25-20G	25	320	350	DC24	60	2.50	9.6	B	2000	1.02×10^-1	20×10⁸	C:0.115 / B:0.085	C:0.335 / B:0.275	C:0.210 / B:0.125	64

※动摩擦转矩Td为相对速度100min^-1时的数值。

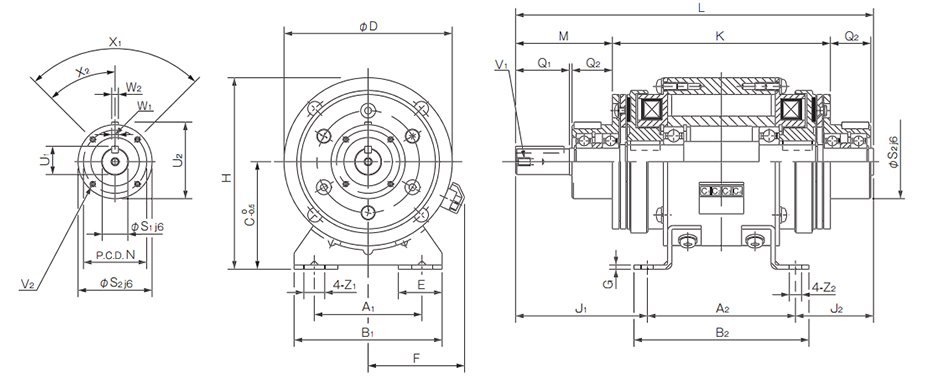

【尺寸】

单位[mm]

尺寸	本体尺寸																		轴尺寸
尺寸	A1	A2	B1	B2	C	D	E	F	G	H	J1	J2	K	L	M	N	Z1	Z2	Q1	Q2	S1	S2	U1	U2	V1	V2	X1	X2	W1,2
6	52.5	75	80	90	55	80	27.5	53	2.6	95	65.5	40.5	105.5	181	47	33	13.5	6.5	25	20	11	38	12.5	39.5	M4×0.7深8	3-M4×0.7深4	3-120°	60°	4
8	65	90	90	105	65	100	27.5	61	2.6	115	78.5	48.5	126.5	217	57	37	13.5	6.5	30	25	14	45	16	47	M4×0.7深8	3-M4×0.7深6	3-120°	60°	5
10	80	110	110	130	80	125	32.5	72	3.2	142.5	98	62	154	270	72	47	15.5	9	40	30	19	55	21	57	M6×1深11	4-M4×0.7深8	4-90°	45°	5
12	105	135	140	160	90	150	35	81	3.2	165	121	73.5	184	330	92	52	20	11.5	50	40	24	64	27	67	M6×1深11	4-M4×0.7深8	4-90°	45°	7
16	135	160	175	185	112	190	43	97	4.5	207	149	90	221	399	113	62	24.5	11.5	60	50	28	75	31	78	M6×1深11	6-M5×0.8深8	6-60°	30°	7
20	155	200	200	230	132	230	45	109	6	247	187	117	276	504	142	74.5	28	14	80	60	38	90	41.5	93.5	M10×1.5深17	4-M6×1深12	4-90°	45°	10
25	195	240	240	270	160	290	47.5	124	20	305	238	154	334	632	183	101.5	28	14	110	70	42	115	45.5	118.5	M10×1.5深17	8-M6×1深12	8-45°	22.5°	12

※输入输出轴的键槽符合旧JIS标准2种、键符合旧JIS标准1种。组件毂部分的键槽尺寸不符合旧JIS标准。请在以上尺寸表中进行确认。

※将带轮等插入输入输出轴时，请使用附带的插入套件。

※ 121-25-20G的底座为铸件。

121-□-10G TYPE

【规格】

型号	尺寸	动摩擦转矩Td[N•m]	静摩擦转矩Ts[N•m]	线圈（20℃时）				耐热等级	最高转速[min^-1]	旋转部分转动惯量J［kg・m²］		空隙再调整之前的总做功ET[J]	电枢吸引时间ta[s]	转矩上升时间tp[s]	转矩消失时间td[s]	质量[kg]
型号	尺寸	动摩擦转矩Td[N•m]	静摩擦转矩Ts[N•m]	电压[V]	功率[W]	电流[A]	电阻[Ω]	耐热等级	最高转速[min^-1]	毂输入时	轴输入时	空隙再调整之前的总做功ET[J]	电枢吸引时间ta[s]	转矩上升时间tp[s]	转矩消失时间td[s]	质量[kg]
121-06-10G	06	5	5.5	DC24	11	0.46	52	B	3000	1.55×10^-4	1.05×10^-4	36×106	C:0.020 / B:0.015	C:0.041 / B:0.033	C:0.020 / B:0.015	1.7
121-08-10G	08	10	11	DC24	15	0.63	38	B	3000	4.75×10^-4	3.00×10^-4	60×106	C:0.023 / B:0.016	C:0.051 / B:0.042	C:0.030 / B:0.025	3.1
121-10-10G	10	20	22	DC24	20	0.83	29	B	3000	1.44×10^-3	9.45×10^-4	130×106	C:0.025 / B:0.018	C:0.063 / B:0.056	C:0.050 / B:0.030	6.5
121-12-10G	12	40	45	DC24	25	1.09	23	B	3000	4.50×10^-3	2.75×10^-3	250×106	C:0.040 / B:0.027	C:0.115 / B:0.090	C:0.065 / B:0.050	10.5
121-16-10G	16	80	90	DC24	35	1.46	16	B	3000	1.34×10^-2	9.05×10^-3	470×106	C:0.050 / B:0.035	C:0.160 / B:0.127	C:0.085 / B:0.055	21
121-20-10G	20	160	175	DC24	45	1.88	13	B	2500	4.18×10^-2	2.65×10^-2	10×108	C:0.090 / B:0.065	C:0.250 / B:0.200	C:0.130 / B:0.070	38.5
121-25-10G	25	320	350	DC24	60	2.50	9.6	B	2000	9.80×10^-2	7.45×10^-2	20×108	C:0.115 / B:0.085	C:0.335 / B:0.275	C:0.210 / B:0.125	70

※动摩擦转矩Td为相对速度100min^-1时的数值。

※轴输入时的旋转部分转动惯量为1个5型电枢时的数值。

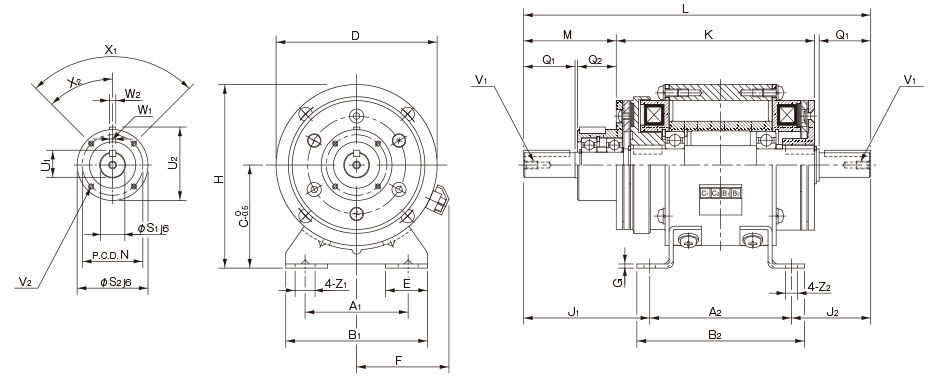

【尺寸】

尺寸	本体尺寸
尺寸	A1	A2	B1	B2	C	D	E	F	G	H	J1	J2	K	L	M	N	Z1	Z2
06	52.5	75	80	90	55	80	27.5	53	2.6	95	65.5	40.5	111.5	181	47	33	13.5	6.5
08	65	90	90	105	65	100	27.5	61	2.6	115	78.5	48.5	133	217	57	37	13.5	6.5
10	80	110	110	130	80	125	32.5	72	3.2	142.5	98	58	162	266	72	47	15.5	9
12	105	135	140	160	90	150	35	81	3.2	165	121	71	193	327	92	52	20	11.5
16	135	160	175	185	112	190	42.5	97	4.5	207	149	87.5	232	397	113	62	24.5	11.5
20	155	200	200	230	132	230	45	109	6	247	187	105	290	492	142	74.5	28	14
25	195	240	240	270	160	290	47.5	124	20	305	238	125	350	603	183	101.5	28	14

尺寸	轴尺寸
尺寸	Q1	Q2	S1	S2	U1	U2	V1	V2	X1	X2	W1, 2
06	25	20	11	38	12.5	39.5	M4×0.7深8	3-M4×0.7深4	3-120°	60°	4
08	30	25	14	45	16	47	M4×0.7深8	3-M4×0.7深6	3-120°	60°	5
10	40	30	19	55	21	57	M6×1深11	4-M4×0.7深8	4-90°	45°	5
12	50	40	24	64	27	67	M6×1深11	4-M4×0.7深8	4-90°	45°	7
16	60	50	28	75	31	78	M6×1深11	6-M5×0.8深8	6-60°	30°	7
20	80	60	38	90	41.5	93.5	M10×1.5深17	4-M6×1深12	4-90°	45°	10
25	110	70	42	115	45.5	118.5	M10×1.5深17	8-M6×1深12	8-45°	22.5°	12

※输入输出键槽符合旧JIS标准2种、键符合旧JIS标准1种。组件毂部分的键槽尺寸不符合旧JIS标准。请在以上尺寸表中进行确认。

※将带轮等插入输入输出部分时，请使用附带的插入套件。

※ 121-25-10G的底座为铸件。

122 MODEL

【规格】

型号	尺寸	动摩擦转矩Td[N•m]	静摩擦转矩Ts[N•m]	线圈（20℃时）				耐热等级	最高转速[min^-1]	旋转部分转动惯量J［kg・m²］	空隙再调整之前的总做功ET[J]	电枢吸引时间ta[s]	转矩上升时间tp[s]	转矩消失时间td[s]	质量[kg]
型号	尺寸	动摩擦转矩Td[N•m]	静摩擦转矩Ts[N•m]	电压[V]	功率[W]	电流[A]	电阻[Ω]	耐热等级	最高转速[min^-1]	旋转部分转动惯量J［kg・m²］	空隙再调整之前的总做功ET[J]	电枢吸引时间ta[s]	转矩上升时间tp[s]	转矩消失时间td[s]	质量[kg]
122-06-20G	06	5	5.5	DC24	11	0.46	52	B	3000	2.19×10^-4	36×10⁶	C:0.020 / B:0.015	C:0.041 / B:0.033	C:0.020 / B:0.015	4
122-08-20G	08	10	11	DC24	15	0.63	38	B	3000	6.55×10^-4	60×10⁶	C:0.023 / B:0.016	C:0.051 / B:0.042	C:0.030 / B:0.025	6
122-10-20G	10	20	22	DC24	20	0.83	29	B	3000	2.12×10^-3	130×10⁶	C:0.025 / B:0.018	C:0.063 / B:0.056	C:0.050 / B:0.030	9
122-12-20G	12	40	45	DC24	25	1.09	23	B	3000	6.35×10^-3	250×10⁶	C:0.040 / B:0.027	C:0.115 / B:0.090	C:0.065 / B:0.050	17
122-16-20G	16	80	90	DC24	35	1.46	16	B	3000	1.99×10^-2	470×10⁶	C:0.050 / B:0.035	C:0.160 / B:0.127	C:0.085 / B:0.055	29
122-20-20G	20	160	175	DC24	45	1.88	13	B	2500	6.15×10^-2	10×10⁸	C:0.090 / B:0.065	C:0.250 / B:0.200	C:0.130 / B:0.070	58

※动摩擦转矩Td为相对速度100min^-1时的数值。

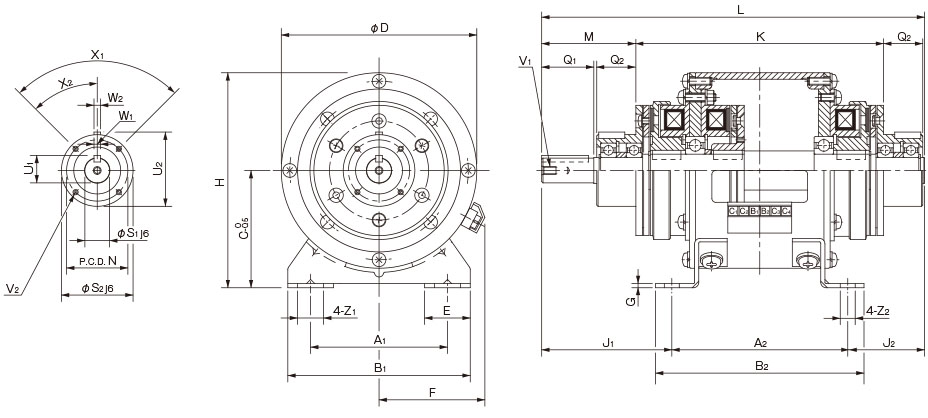

【尺寸】

尺寸	本体尺寸
尺寸	A1	A2	B1	B2	C	D	E	F	G	H	J1	J2	K	L	M	N	Z1	Z2
06	65	90	90	105	65	100	27.5	61	2.6	115	73	48	142	211	47	33	13.5	6.5
08	80	110	110	130	80	125	32.5	72	3.2	142.5	83	53	162	246	57	37	15.5	9
10	105	135	140	160	90	150	35	81	3.2	165	100	59	190	294	72	47	20	11.5
12	135	160	175	185	112	190	42.5	97	4.5	207	124	74	222	358	93	52	24.5	11.5
16	155	200	200	230	132	230	45	109	6	247	150.5	89.5	272	440	114.5	62	28	14
20	195	240	240	270	160	290	47.5	124	20	305	197	114	348	551	143	74.5	28	14

尺寸	轴尺寸
尺寸	Q1	Q2	S1	S2	U1	U2	V1	V2	X1	X2	W1, 2
06	25	20	11	38	12.5	39.5	M4×0.7深8	3-M4×0.7深4	3-120°	60°	4
08	30	25	14	45	16	47	M4×0.7深8	3-M4×0.7深6	3-120°	60°	5
10	40	30	19	55	21	57	M6×1深11	4-M4×0.7深8	4-90°	45°	5
12	50	40	24	64	27	67	M6×1深11	4-M4×0.7深8	4-90°	45°	7
16	60	50	28	75	31	78	M6×1深11	6-M5×0.8深8	6-60°	30°	7
20	80	60	38	90	41.5	93.5	M10×1.5深17	4-M6×1深12	4-90°	45°	10

※输出键槽符合旧JIS标准2种、键符合旧JIS标准1种。组件毂部分的键槽尺寸不符合旧JIS标准。请在以上尺寸表中进行确认。

※将带轮等插入输出轴时，请使用附带的插入套件。

※ 122-20-20G的底座为铸件。
