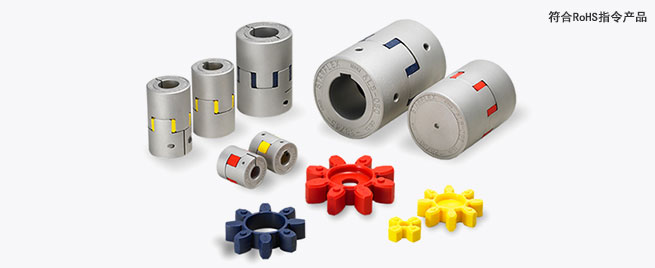

日本三木MIKIPULLEY梅花型联轴器

仅在两个毂之间夹入缓冲橡胶的简单结构是仅在两个毂之间夹入缓冲橡胶 (丁腈橡胶) 的结构简单的联轴器，毂的材质采用铝合金，非常轻便。因为是仅在毂内夹入Spider(缓冲橡胶)的结构，所以只需将装置沿轴方向移动即可方便地连接·分离。另外，要安装到轴上时，只需将直规贴在毂的外圆部就能方便地定心。其结构简单价格便宜，很具吸引力。简易的爪形联轴器，实现以往产品2倍的传递转矩（与本公司产品相比）是在2个毂之间夹入被称为元件的缓冲材料（聚氨酯弹性体）的结构简单的联轴器，备有硬度不同的2种元件，以便根据转矩传递时的响应性和失调量进行选择。另外，元件所使用的聚氨酯弹性体能够实现以往的爪形联轴器2倍的转矩传递（与本公司产品相比），并且元件采用了承受预压缩的设计，可以在无背隙的条件下使用。毂的材质使用铝合金，与轴连接时可以选择通过键连接和通过夹紧连接。用途机床、液压设备、泵、风扇、运输设备、纺织机械

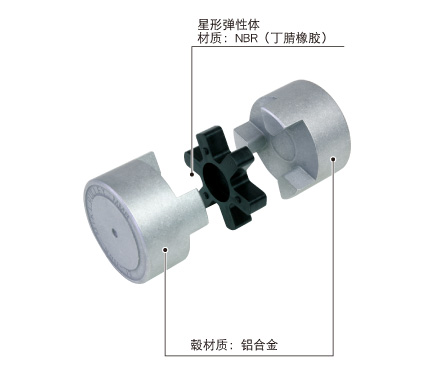

结构和材质

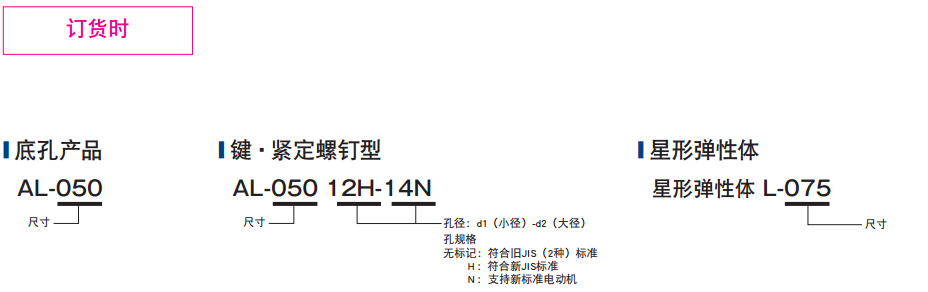

底孔产品

键·紧定螺钉型

AL MODEL

【规格】

型号	转矩		允许误差			最高转速[min^-1]	转动惯量[kg・m²]	质量[kg]
型号	常用[N•m]	最大[N•m]	偏心[mm]	偏角[°]	轴向[mm]	最高转速[min^-1]	转动惯量[kg・m²]	质量[kg]
AL-035	0.5	1.5	0.1	0.5	＋0.3	18000	0.38×10^-6	0.01
AL-050	1.5	4.5	0.2	1.0	±0.5	12000	5.10×10^-6	0.06
AL-070	3	9	0.2	1.0	±0.5	9000	1.79×10^-5	0.12
AL-075	5	15	0.2	1.0	±0.5	7000	5.36×10^-5	0.21
AL-090	8	24	0.3	1.0	±0.5	6000	1.15×10^-4	0.31
AL-095	10	30	0.3	1.0	±0.5	6000	1.40×10^-4	0.36
AL-100	25	75	0.3	1.0	±0.7	5000	4.34×10^-4	0.78
AL-110	50	150	0.3	1.0	±0.7	4000	1.43×10^-3	1.56

※最高转速未考虑动平衡和安装误差。

※转动惯量及质量为底孔时的数值。

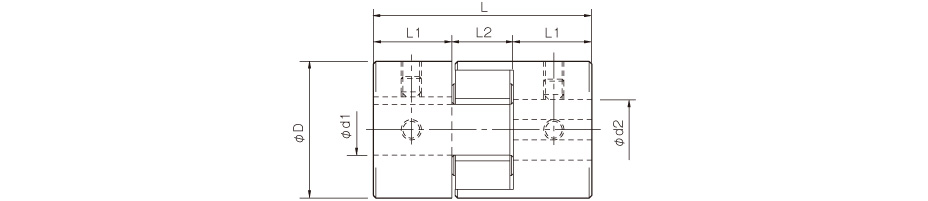

【尺寸】

联轴器

单位[mm]

型号	d1, d2			D	L	L1	L2
型号	底孔	最小	最大	D	L	L1	L2
AL-035	4	4	8	16.1	20.5	6.5	7.5^*1
AL-050	5	6	16	27	43.2	15.5	12.2
AL-070	5	6	20	35	49.2	18.5	12.2
AL-075	5	7	26	45	54.4	21.0	12.4
AL-090	5	9	28	54	55.0	21.0	13.0
AL-095	5	9	28	55	61.0	24.0	13.0
AL-100	5	11	36	66	88.0	35.0	18.0
AL-110	5	11	48	85	110.0	44.0	22.0

※底孔指中心加工。d1•d2的最小·最大为本公司标准孔加工规格的数值。

※*1的数值为星形弹性体单体厚度加上1mm的空隙。

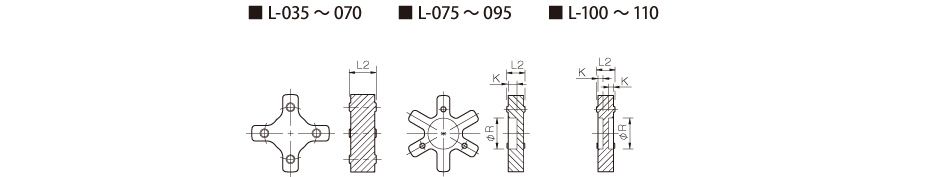

【尺寸】

星形弹性体

单位[mm]

联轴器型号	星形弹性体型号	L2	R	K
AL-035	L-035	6.5	―	―
AL-050	L-050	12.2	―	―
AL-070	L-070	12.2	―	―
AL-075	L-075	12.4	20	6.0
AL-090	L-090/095	13.0	22	6.3
AL-095	L-090/095	13.0	22	6.3
AL-100	L-100	18.0	26	6.0
AL-110	L-110	22.0	30	6.0

【标准孔加工规格】

单位[mm]

符合旧JIS（2种）标准					符合新JIS标准					支持新标准电动机
公称孔径	孔径(d1·d2)	键槽宽度(W1·W2)	键槽高度(T1·T2)	紧定螺钉孔(M)	公称孔径	孔径(d1·d2)	键槽宽度(W1·W2)	键槽高度(T1·T2)	紧定螺钉孔(M)	公称孔径	孔径(d1·d2)	键槽宽度(W1·W2)	键槽高度(T1·T2)	紧定螺钉孔(M)
公差	H7, H8	E9	^+0.3₀	-	公差	H7	H9	^+0.3₀	-	公差	G7, F7	H9	^+0.3₀	-
6	6^+0.018₀	-	-	2-M4	-	-	-	-	-	-	-	-	-	-
7	7^+0.022₀	-	-	2-M4	-	-	-	-	-	-	-	-	-	-
8	8^+0.022₀	-	-	2-M4	-	-	-	-	-	-	-	-	-	-
9	9^+0.022₀	-	-	2-M4	-	-	-	-	-	-	-	-	-	-
10	10^+0.022₀	-	-	2-M4	-	-	-	-	-	-	-	-	-	-
11	11^+0.018₀	-	-	2-M4	-	-	-	-	-	-	-	-	-	-
12	12^+0.018₀	4^+0.050_+0.020	13.5	2-M4	12H	12^+0.018₀	4^+0.030₀	13.8	2-M4	-	-	-	-	-
14	14^+0.018₀	5^+0.050_+0.020	16.0	2-M4	14H	14^+0.018₀	5^+0.030₀	16.3	2-M4	14N	14^+0.024_+0.006	5^+0.030₀	16.3	2-M4
15	15^+0.018₀	5^+0.050_+0.020	17.0	2-M4	15H	15^+0.018₀	5^+0.030₀	17.3	2-M4	-	-	-	-	-
16	16^+0.018₀	5^+0.050_+0.020	18.0	2-M4	16H	16^+0.018₀	5^+0.030₀	18.3	2-M4	-	-	-	-	-
17	17^+0.018₀	5^+0.050_+0.020	19.0	2-M4	17H	17^+0.018₀	5^+0.030₀	19.3	2-M4	-	-	-	-	-
18	18^+0.018₀	5^+0.050_+0.020	20.0	2-M4	18H	18^+0.018₀	6^+0.030₀	20.8	2-M5	-	-	-	-	-
19	19^+0.021₀	5^+0.050_+0.020	21.0	2-M4	19H	19^+0.021₀	6^+0.030₀	21.8	2-M5	19N	19^+0.028_+0.007	6^+0.030₀	21.8	2-M5
20	20^+0.021₀	5^+0.050_+0.020	22.0	2-M4	20H	20^+0.021₀	6^+0.030₀	22.8	2-M5	-	-	-	-	-
22	22^+0.021₀	7^+0.061_+0.025	25.0	2-M6	22H	22^+0.021₀	6^+0.030₀	24.8	2-M5	-	-	-	-	-
24	24^+0.021₀	7^+0.061_+0.025	27.0	2-M6	24H	24^+0.021₀	8^+0.036₀	27.3	2-M6	24N	24^+0.028_+0.007	8^+0.036₀	27.3	2-M6
25	25^+0.021₀	7^+0.061_+0.025	28.0	2-M6	25H	25^+0.021₀	8^+0.036₀	28.3	2-M6	-	-	-	-	-
28	28^+0.021₀	7^+0.061_+0.025	31.0	2-M6	28H	28^+0.021₀	8^+0.036₀	31.3	2-M6	28N	28^+0.028_+0.007	8^+0.036₀	31.3	2-M6
30	30^+0.021₀	7^+0.061_+0.025	33.0	2-M6	30H	30^+0.021₀	8^+0.036₀	33.3	2-M6	-	-	-	-	-
32	32^+0.025₀	10^+0.061_+0.025	35.5	2-M8	32H	32^+0.025₀	10^+0.036₀	35.3	2-M8	-	-	-	-	-
35	35^+0.025₀	10^+0.061_+0.025	38.5	2-M8	35H	35^+0.025₀	10^+0.036₀	38.3	2-M8	-	-	-	-	-
38	38^+0.025₀	10^+0.061_+0.025	41.5	2-M8	38H	38^+0.025₀	10^+0.036₀	41.3	2-M8	38N	38^+0.050_+0.025	10^+0.036₀	41.3	2-M8
40	40^+0.025₀	10^+0.061_+0.025	43.5	2-M8	40H	40^+0.025₀	12^+0.043₀	43.3	2-M8	-	-	-	-	-
42	42^+0.025₀	12^+0.075_+0.032	45.5	2-M8	42H	42^+0.025₀	12^+0.043₀	45.3	2-M8	42N	42^+0.050_+0.025	12^+0.043₀	45.3	2-M8
45	45^+0.025₀	12^+0.075_+0.032	48.5	2-M8	45H	45^+0.025₀	14^+0.043₀	48.8	2-M10	-	-	-	-	-
48	48^+0.025₀	12^+0.075_+0.032	51.5	2-M8	48H	48^+0.025₀	14^+0.043₀	51.8	2-M10	48N	48^+0.050_+0.025	14^+0.043₀	51.8	2-M10

※符合新JIS标准的φ11以下和支持新标准电动机的φ11与旧JIS（2种）标准的内容相同。

※AL-035不论孔径大小如何，公差均为^+0.05₊₀。紧定螺钉尺寸为M3。

【从紧定螺钉端面的距离】

型号	AL-035	AL-050	AL-070	AL-075	AL-090	AL-095	AL-100	AL-110
从紧定螺钉端面的距离C[mm]	3.5	7.5	9	10	12	12	12	15

通过3D-CAD和FEM分析实现最佳设计

从设计开始阶段投入最新的CAE系统。使用3D-CAD进行型号设计。形状、强度设计采用最新的FEM（有限元方法）分析软件，实现了最佳的设计。

通过元件形状的最佳设计，实现高传递转矩，降低安装误差反力

通过转矩传递部分形状的改良和材料的严格选择，与以往的爪形联轴器相比，实现相同外径下2倍以上的高传递转矩。另外，内径侧设有沉割（undercut）以减轻误差反力，在无背隙（ALS Y・R型）的同时对对象轴也实现了出色的连接。

可自由组合

毂可以从可自由进行孔加工的底孔产品、键·定位螺钉式、夹紧式的3种中自由选择。并且，还可以将键·定位螺钉式和夹紧式相组合。

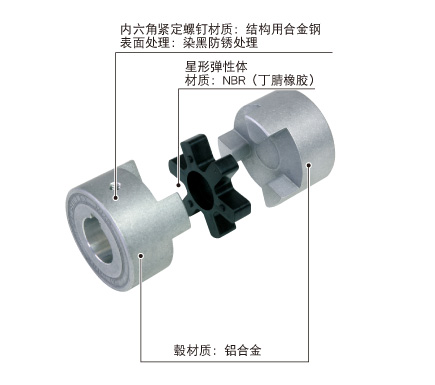

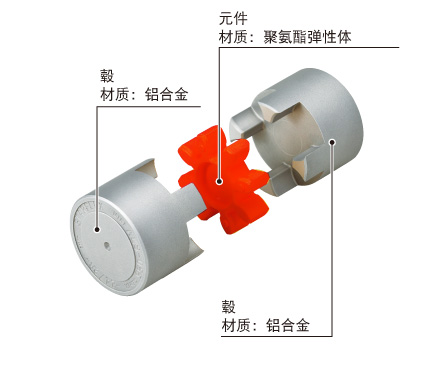

结构和材质

底孔产品

键·紧定螺钉型

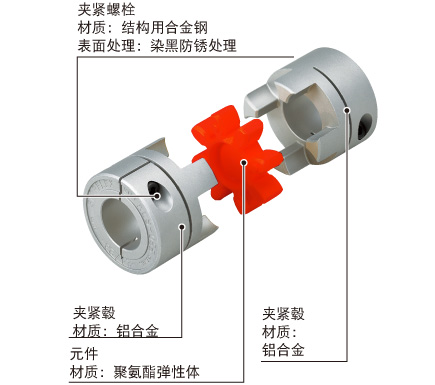

夹紧型

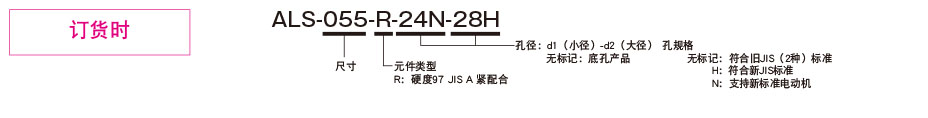

ALS R TYPE（键・紧定螺钉型）

【规格】

型号	转矩		允许误差			最高转速[min^-1]	静态扭转弹性常数[N•m/rad]	径向弹性常数[N/mm]	转动惯量[kg•m²]	质量[kg]
型号	常用[N•m]	最大[N•m]	偏心[mm]	偏角[°]	轴向[mm]	最高转速[min^-1]	静态扭转弹性常数[N•m/rad]	径向弹性常数[N/mm]	转动惯量[kg•m²]	质量[kg]
ALS-014-R	2	4	0.10	1	0 - ＋0.6	34100	21	380	1.91×10^-7	0.007
ALS-020-R	5	10	0.10	1	0 - ＋0.8	23800	43	400	1.08×10^-6	0.018
ALS-030-R	12.5	25	0.10	1	0 - ＋1.0	15900	136	650	6.25×10^-6	0.047
ALS-040-R	17	34	0.10	1	0 - ＋1.2	11900	1550	1700	3.87×10^-5	0.15
ALS-055-R	60	120	0.10	1	0 - ＋1.4	8700	2000	1350	1.66×10^-4	0.35
ALS-065-R	160	320	0.10	1	0 - ＋1.5	7400	3100	1400	3.57×10^-4	0.51
ALS-080-R	325	650	0.10	1	0 - ＋1.8	6000	6000	1710	1.06×10^-3	1.01
ALS-095-R	450	900	0.10	1	－0.5 - ＋2.0	5000	10000	4200	2.24×10^-3	1.50
ALS-105-R	525	1050	0.15	1	－0.9 - ＋2.0	4500	12000	5000	3.72×10^-3	2.05

※ALS-014～018-R不允许负侧的轴向位移。

※最高转速未考虑动平衡。

※各弹性常数值为20℃时的数值。

※转动惯量及质量为最大孔径时的数值。

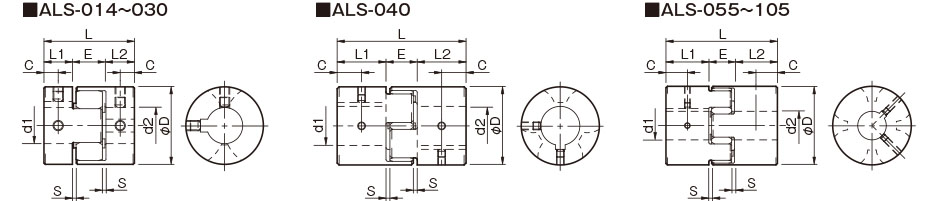

【尺寸】

单位[mm]

型号	d1•d2			D	L	L1•L2	E	S	C
型号	底孔	最小	最大	D	L	L1•L2	E	S	C
ALS-014-R	3	3	6.5	14	22	7	8	1	3.5
ALS-020-R	4	4	9.6	20	30	10	10	1	5
ALS-030-R	5	6	14	30	35	11	13	1.5	5.5
ALS-040-R	5	8	22	40	66	25	16	2	12.5
ALS-055-R	5	10	28	55	78	30	18	2	15
ALS-065-R	5	14	38	65	90	35	20	2.5	17.5
ALS-080-R	10	19	45	80	114	45	24	3	22.5
ALS-095-R	8	19	55	95	126	50	26	3	25
ALS-105-R	10	19	60	105	140	56	28	3.5	28

※底孔指中心加工。

【标准孔径】

单位[mm]

型号	标准孔径 d1•d2[mm]
型号	3	4	5	6	6.35	7	8	9	9.525	10	11	12	14	15	16	17	18	19	20	22	24	25	28	30	32	35	38	40	42	45	48	50	55	56	60
ALS-014-R	●	●	●	●	●
ALS-020-R		●	●	●	●	●	●	●	●
ALS-030-R				●	●	●	●	●	●	●	●	●	●
ALS-040-R							●	●	●	●	●	●	●	●	●	●	●	●	●	●
ALS-055-R										●	●	●	●	●	●	●	●	●	●	●	●	●	●
ALS-065-R													●	●	●	●	●	●	●	●	●	●	●	●	●	●	●
ALS-080-R																		●	●	●	●	●	●	●	●	●	●	●	●	●
ALS-095-R																		●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●
ALS-105-R																		●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●

※有●标记栏内的孔径按标准处理。

※φ11以下可提供无键槽加工，φ12以上可提供符合旧JIS标准、新JIS标准及支持新标准电动机的加工。

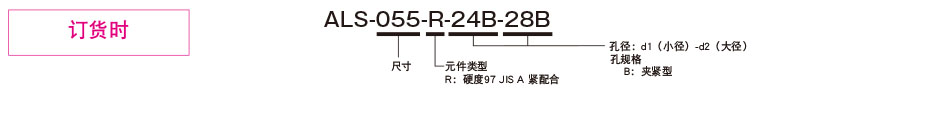

ALS R TYPE（夹紧型）

【规格】

单位[mm]

型号	允许误差			最高转速[min^-1]	静态扭转弹性常数[N•m/rad]	径向弹性常数[N/mm]	转动惯量[kg・m²]	质量[kg]
型号	偏心[mm]	偏角[°]	轴向[mm]	最高转速[min^-1]	静态扭转弹性常数[N•m/rad]	径向弹性常数[N/mm]	转动惯量[kg・m²]	质量[kg]
ALS-014-R	0.1	1	0 - ＋0.6	10000	21	380	1.98×10^-7	0.007
ALS-020-R	0.1	1	0 - ＋0.8	10000	43	400	1.09×10^-6	0.019
ALS-030-R	0.1	1	0 - ＋1.0	10000	136	650	6.19×10^-6	0.045
ALS-040-R	0.1	1	0 - ＋1.2	10000	1550	1700	4.01×10^-5	0.16
ALS-055-R	0.1	1	0 - ＋1.4	7000	2000	1350	1.63×10^-4	0.34
ALS-065-R	0.1	1	0 - ＋1.5	5900	3100	1400	3.69×10^-4	0.54
ALS-080-R	0.1	1	0 - ＋1.8	4800	6000	1710	1.04×10^-3	1.00

※不允许负侧的轴向位移。

※最高转速未考虑动平衡。

※各弹性常数值为20℃时的数值。

※转动惯量及质量为最大孔径时的数值。

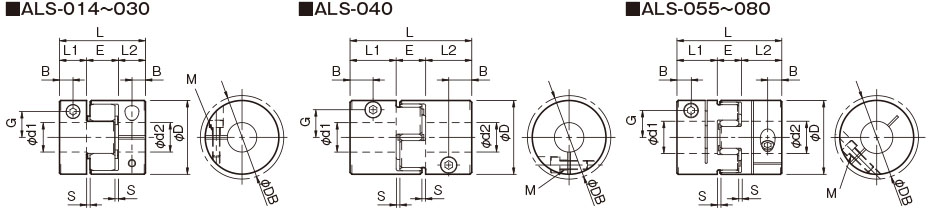

【尺寸】

单位[mm]

型号	d1•d2		D	DB	L	L1•L2	E	S	B	G	M	紧固转矩[N•m]
型号	最小	最大	D	DB	L	L1•L2	E	S	B	G	M	紧固转矩[N•m]
ALS-014-R	3	6	14	16.1	22	7	8	1	3.5	4.8	1-M2	0.4
ALS-020-R	4	8	20	20	30	10	10	1	5	6.5	1-M2.5	1
ALS-030-R	6	14	30	30	35	11	13	1.5	5.5	10.5	1-M3	1.5
ALS-040-R	8	20	40	43.2	66	25	16	2	12.5	15	1-M5	7
ALS-055-R	10	28	55	55	78	30	18	2	10.5	20	1-M6	14
ALS-065-R	14	35	65	69.8	90	35	20	2.5	11.5	24.5	1-M8	30
ALS-080-R	19	45	80	80	114	45	24	3	11.5	30	1-M8	30

※φDB尺寸为夹紧螺栓头部比毂外径还要伸出时的尺寸。

※夹紧螺栓M公称为数量-螺钉公称，数量是单侧毂的数量。

【标准孔径和允许传递转矩】

型号	标准孔径 d1•d2[mm]和允许传递转矩[N•m]
型号	3	4	5	6	6.35	7	8	9	9.525	10	11	12	14	15	16	18	19	20	22	24	25	28	30	32	35	38	40	42	45
ALS-014-R	0.31	0.42	0.54	0.65
ALS-020-R		1.2	1.6	2.1	2.2	2.6	3
ALS-030-R				2	2.2	2.7	3.4	4	4.4	4.7	5.4	6	7.4
ALS-040-R							8	12	14	16	19	23	31	34	34	34	34	34
ALS-055-R										21	25	28	35	38	41	48	51	54	61	67	71	80
ALS-065-R													40	44	47	54	58	61	68	75	79	89	96	103	114
ALS-080-R																	53	59	72	84	90	108	121	133	151	170	182	194	212

※表中数值栏内的孔径按标准孔径处理。

※数值栏内的孔径的允许传递转矩根据轴紧固部分的夹持力受限制。数值表示该允许传递转矩[N•m]。

※对方安装轴的尺寸公差为h7级。但是轴径φ35时的公差为＋0.010～－0.025。

※可提供的孔径范围为尺寸表的最小孔径以上，最大孔径以下，关于上表以外的孔径，可另行提供应对服务，请向本公司洽询。

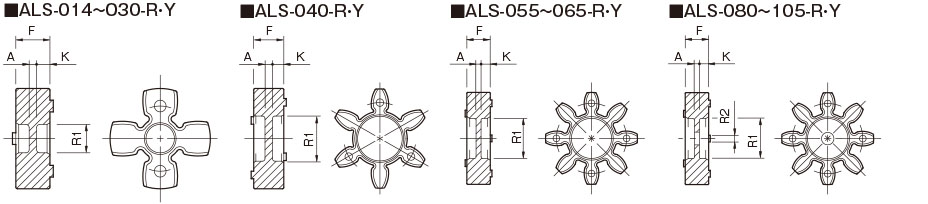

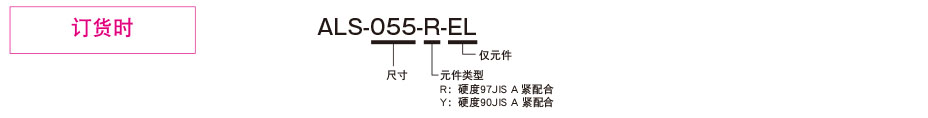

【元件】

单位[mm]

型号	F	R1	R2	K	A
ALS-014-R-EL	6.2	3.5	-	2.5	1.2
ALS-020-R-EL	8.2	6.2	-	3.4	1.4
ALS-030-R-EL	10.2	8.5	-	4	2.2
ALS-040-R-EL	12	18	-	4.5	3
ALS-055-R-EL	14	24	-	5.5	3
ALS-065-R-EL	15	30	-	5.5	4
ALS-080-R-EL	18	37	15	7	4
ALS-095-R-EL	20	43	20	8	4
ALS-105-R-EL	21	50	20	8.5	4

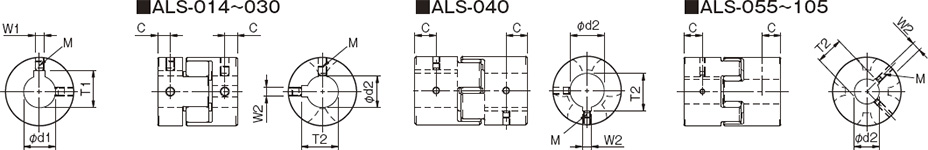

【标准孔加工规格】

单位[mm]

符合旧JIS（2种）标准					符合新JIS标准					支持新标准电动机
公称孔径	孔径(d1·d2)	键槽宽度(W1·W2)	键槽高度(T1·T2)	紧定螺钉孔(M)	公称孔径	孔径(d1·d2)	键槽宽度(W1·W2)	键槽高度(T1·T2)	紧定螺钉孔(M)	公称孔径	孔径(d1·d2)	键槽宽度(W1·W2)	键槽高度(T1·T2)	紧定螺钉孔(M)
公差	H7, H8	E9	^+0.3₀	-	公差	H7	H9	^+0.3₀	-	公差	G7, F7	H9	^+0.3₀	-
3	3^+0.018₀	-	-	1-M3	-	-	-	-	-	-	-	-	-	-
4	4^+0.018₀	-	-	2-M3	-	-	-	-	-	-	-	-	-	-
5	5^+0.018₀	-	-	2-M3	-	-	-	-	-	-	-	-	-	-
6	6^+0.018₀	-	-	2-M4	-	-	-	-	-	-	-	-	-	-
6.35	6.35^+0.022₀	-	-	2-M4	-	-	-	-	-	-	-	-	-	-
7	7^+0.022₀	-	-	2-M4	-	-	-	-	-	-	-	-	-	-
8	8^+0.022₀	-	-	2-M4	-	-	-	-	-	-	-	-	-	-
9	9^+0.022₀	-	-	2-M4	-	-	-	-	-	-	-	-	-	-
9.525	9.525^+0.022₀	-	-	2-M4	-	-	-	-	-	-	-	-	-	-
10	10^+0.022₀	-	-	2-M4	-	-	-	-	-	-	-	-	-	-
11	11^+0.018₀	-	-	2-M4	-	-	-	-	-	-	-	-	-	-
12	12^+0.018₀	4^+0.050_+0.020	13.5	2-M4	12H	12^+0.018₀	4^+0.030₀	13.8	2-M4	-	-	-	-	-
14	14^+0.018₀	5^+0.050_+0.020	16.0	2-M4	14H	14^+0.018₀	5^+0.030₀	16.3	2-M4	14N	14^+0.024_+0.006	5^+0.030₀	16.3	2-M4
15	15^+0.018₀	5^+0.050_+0.020	17.0	2-M4	15H	15^+0.018₀	5^+0.030₀	17.3	2-M4	-	-	-	-	-
16	16^+0.018₀	5^+0.050_+0.020	18.0	2-M4	16H	16^+0.018₀	5^+0.030₀	18.3	2-M4	-	-	-	-	-
17	17^+0.018₀	5^+0.050_+0.020	19.0	2-M4	17H	17^+0.018₀	5^+0.030₀	19.3	2-M4	-	-	-	-	-
18	18^+0.018₀	5^+0.050_+0.020	20.0	2-M4	18H	18^+0.018₀	6^+0.030₀	20.8	2-M5	-	-	-	-	-
19	19^+0.021₀	5^+0.050_+0.020	21.0	2-M4	19H	19^+0.021₀	6^+0.030₀	21.8	2-M5	19N	19^+0.028_+0.007	6^+0.030₀	21.8	2-M5
20	20^+0.021₀	5^+0.050_+0.020	22.0	2-M4	20H	20^+0.021₀	6^+0.030₀	22.8	2-M5	-	-	-	-	-
22	22^+0.021₀	7^+0.061_+0.025	25.0	2-M6	22H	22^+0.021₀	6^+0.030₀	24.8	2-M5	-	-	-	-	-
24	24^+0.021₀	7^+0.061_+0.025	27.0	2-M6	24H	24^+0.021₀	8^+0.036₀	27.3	2-M6	24N	24^+0.028_+0.007	8^+0.036₀	27.3	2-M6
25	25^+0.021₀	7^+0.061_+0.025	28.0	2-M6	25H	25^+0.021₀	8^+0.036₀	28.3	2-M6	-	-	-	-	-
28	28^+0.021₀	7^+0.061_+0.025	31.0	2-M6	28H	28^+0.021₀	8^+0.036₀	31.3	2-M6	28N	28^+0.028_+0.007	8^+0.036₀	31.3	2-M6
30	30^+0.021₀	7^+0.061_+0.025	33.0	2-M6	30H	30^+0.021₀	8^+0.036₀	33.3	2-M6	-	-	-	-	-
32	32^+0.025₀	10^+0.061_+0.025	35.5	2-M8	32H	32^+0.025₀	10^+0.036₀	35.3	2-M8	-	-	-	-	-
35	35^+0.025₀	10^+0.061_+0.025	38.5	2-M8	35H	35^+0.025₀	10^+0.036₀	38.3	2-M8	-	-	-	-	-
38	38^+0.025₀	10^+0.061_+0.025	41.5	2-M8	38H	38^+0.025₀	10^+0.036₀	41.3	2-M8	38N	38^+0.050_+0.025	10^+0.036₀	41.3	2-M8
40	40^+0.025₀	10^+0.061_+0.025	43.5	2-M8	40H	40^+0.025₀	12^+0.043₀	43.3	2-M8	-	-	-	-	-
42	42^+0.025₀	12^+0.075_+0.032	45.5	2-M8	42H	42^+0.025₀	12^+0.043₀	45.3	2-M8	42N	42^+0.050_+0.025	12^+0.043₀	45.3	2-M8
45	45^+0.025₀	12^+0.075_+0.032	48.5	2-M8	45H	45^+0.025₀	14^+0.043₀	48.8	2-M10	-	-	-	-	-
48	48^+0.025₀	12^+0.075_+0.032	51.5	2-M8	48H	48^+0.025₀	14^+0.043₀	51.8	2-M10	48N	48^+0.050_+0.025	14^+0.043₀	51.8	2-M10
50	50^+0.025₀	12^+0.075_+0.032	53.5	2-M8	50H	50^+0.025₀	14^+0.043₀	53.8	2-M10	-	-	-	-	-
55	55^+0.030₀	15^+0.075_+0.032	60.0	2-M10	55H	55^+0.030₀	16^+0.043₀	59.3	2-M10	55N	55^+0.060_+0.030	16^+0.043₀	59.3	2-M10
56	56^+0.030₀	15^+0.075_+0.032	61.0	2-M10	56H	56^+0.030₀	16^+0.043₀	60.3	2-M10	-	-	-	-	-
60	60^+0.030₀	15^+0.075_+0.032	65.0	2-M10	60H	60^+0.030₀	18^+0.043₀	64.4	2-M10	60N	60^+0.060_+0.030	18^+0.043₀	64.4	2-M10

※孔径φ10以下时为H8级公差。

※ALS-014时紧定螺钉尺寸为M3。

【从紧定螺钉端面的距离】

型号	ALS-014	ALS-020	ALS-030	ALS-040	ALS-055	ALS-065	ALS-080	ALS-095	ALS-105
从紧定螺钉端面的距离C[mm]	3.5	5	5.5	12.5	15	17.5	22.5	25	28
