日本三木MIKIPULLEY励磁型离合器·制动器

适用于各种普通工业机械的离合器·制动器是适用于各种普通工业机械的离合器·制动器，设计合理，能发挥出色的性能。除离合器和制动器的基本设计相同的101`CS型(离合器)111(制动器)之外，还备有各部件为一体式结构，可大幅度减少间隙调整等装配时间的CSZ型(离合器)、BSZ型(制动器)。用途印刷机械、装订机、食品机械、包装机械、纺织机

101・CS型（离合器）

是适用于各种普通工业机械的离合器。设计合理，转矩特性·响应性等离合器应有的所有性能都十分出色，且耐久性好。101型为法兰安装形，CS型为轴承安装形。2种型号都可与3种不同安装形状的电枢部件组合，可适应各种安装条件。

离合器转矩
5N･m～320N･m
使用环境温度
-10℃～40℃
背隙
零

111型（制动器）

是基本设计与离合器相同的超薄制动器。具有与离合器同样出色的性能，响应性尤其出色，在负载突然停止时发挥出威力。电枢部件有3种不同安装形状，可从中选择最合适的一种。

制动器转矩
5N･m～320N･m
使用环境温度
-10℃～40℃
背隙
零

CSZ型（离合器）

是以轴承安装、直轴用的CS-35型为基础，设计成一体式机构的型号。因为是一体式结构，能够一步安装到位故。因此，可大幅缩短间隙调整、同心度、偏心调整等繁琐的安装时间，提高作业效率，发挥出出色的性价比。

离合器转矩
2.4N･m～10N･m
使用环境温度
-10℃～40℃
背隙
零

BSZ型（制动器）

是以111-12型励磁制动器为基础，设计成一体式结构的型号。采用2种型号的电枢，轴向尺寸短，超薄而紧凑。因为是一体式结构，能够一步安装到位故。因此，可大幅缩短间隙调整、同心度、偏心调整等繁琐的安装时间，提高作业效率，发挥出出色的性价比。

制动器转矩
2.4N･m～10N･m
使用环境温度
-10℃～40℃
背隙
零

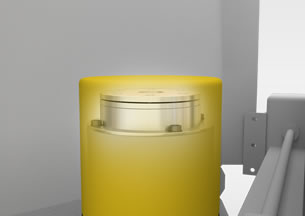

出入口闸门

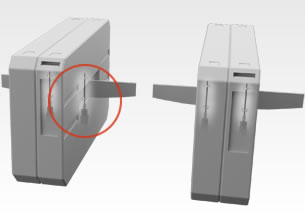

使用产品型号ALS+111
将111型励磁型制动器用于进出口闸门翻板保持。
【使用装置全体示意图】
【放大示意图】

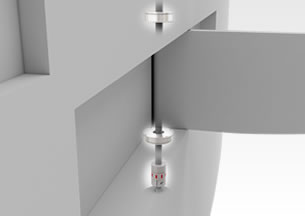

特殊车辆

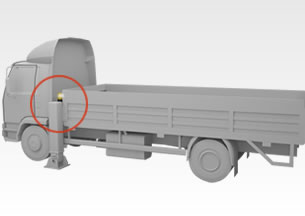

使用产品型号111
将111型励磁型制动器用于辅助脚升降部。
【使用装置全体示意图】
【放大示意图】

101 MODEL

【规格】

型号	尺寸	动摩擦转矩Td[N・m]	静摩擦转矩Ts[N•m]	线圈（20℃时）				耐热等级	最高转速[min^-2]	旋转部分转动惯量 J		空隙再调整之前的总做功ET[J]	电枢吸引时间ta[s]	转矩上升时间tp[s]	转矩消失时间td[s]	质量[kg]
型号	尺寸	动摩擦转矩Td[N・m]	静摩擦转矩Ts[N•m]	电压[V]	功率[W]	电流[A]	电阻[Ω]	耐热等级	最高转速[min^-2]	转子[kg・m²]	电枢[kg・m²]	空隙再调整之前的总做功ET[J]	电枢吸引时间ta[s]	转矩上升时间tp[s]	转矩消失时间td[s]	质量[kg]
101-06-13G	06	5	5.5	DC24	11	0.46	52	B	8000	7.35×10^-5	4.23×10^-5	36×10⁶	0.020	0.041	0.020	0.46
101-06-15G	06	5	5.5	DC24	11	0.46	52	B	8000	7.35×10^-5	1.05×10^-4	36×10⁶	0.020	0.041	0.020	0.66
101-06-11G	06	5	5.5	DC24	11	0.46	52	B	8000	7.35×10^-5	6.03×10^-5	36×10⁶	0.020	0.041	0.020	0.5
101-08-13G	08	10	11	DC24	15	0.63	38	B	6000	2.24×10^-4	1.18×10^-4	60×10⁶	0.023	0.051	0.030	0.83
101-08-15G	08	10	11	DC24	15	0.63	38	B	6000	2.24×10^-4	3.00×10^-4	60×10⁶	0.023	0.051	0.030	1.19
101-08-11G	08	10	11	DC24	15	0.63	38	B	6000	2.24×10^-4	1.71×10^-4	60×10⁶	0.023	0.051	0.030	0.91
101-10-13G	10	20	22	DC24	20	0.83	29	B	5000	6.78×10^-4	4.78×10^-4	130×10⁶	0.025	0.063	0.050	1.5
101-10-15G	10	20	22	DC24	20	0.83	29	B	5000	6.78×10^-4	9.45×10^-4	130×10⁶	0.025	0.063	0.050	2.11
101-10-11G	10	20	22	DC24	20	0.83	29	B	5000	6.78×10^-4	6.63×10^-4	130×10⁶	0.025	0.063	0.050	1.66
101-12-13G	12	40	45	DC24	25	1.09	23	B	4000	2.14×10^-3	1.31×10^-3	250×10⁶	0.040	0.115	0.065	2.76
101-12-15G	12	40	45	DC24	25	1.09	23	B	4000	2.14×10^-3	2.75×10^-3	250×10⁶	0.040	0.115	0.065	3.8
101-12-11G	12	40	45	DC24	25	1.09	23	B	4000	2.14×10^-3	1.81×10^-3	250×10⁶	0.040	0.115	0.065	3.05
101-16-13G	16	80	90	DC24	35	1.46	16	B	3000	6.30×10^-3	4.80×10^-3	470×10⁶	0.050	0.160	0.085	5.1
101-16-15G	16	80	90	DC24	35	1.46	16	B	3000	6.30×10^-3	9.05×10^-3	470×10⁶	0.050	0.160	0.085	6.9
101-16-11G	16	80	90	DC24	35	1.46	16	B	3000	6.30×10^-3	6.35×10^-3	470×10⁶	0.050	0.160	0.085	5.4
101-20-13G	20	160	175	DC24	45	1.88	13	B	2500	1.93×10^-2	1.37×10^-2	10×10⁸	0.090	0.250	0.130	9.3
101-20-15G	20	160	175	DC24	45	1.88	13	B	2500	1.93×10^-2	2.65×10^-2	10×10⁸	0.090	0.250	0.130	13
101-20-11G	20	160	175	DC24	45	1.88	13	B	2500	1.93×10^-2	1.90×10^-2	10×10⁸	0.090	0.250	0.130	10.5
101-25-13G	25	320	350	DC24	60	2.5	9.6	B	2000	4.48×10^-2	3.58×10^-2	20×10⁸	0.115	0.335	0.210	17
101-25-15G	25	320	350	DC24	60	2.5	9.6	B	2000	4.48×10^-2	7.45×10^-2	20×10⁸	0.115	0.335	0.210	23.6
101-25-11G	25	320	350	DC24	60	2.5	9.6	B	2000	4.48×10^-2	4.83×10^-2	20×10⁸	0.115	0.335	0.210	18.7

※动摩擦转矩Td为相对速度100min^-1时的数值。

※旋转部分转动惯量及质量为最大孔径时的数值。

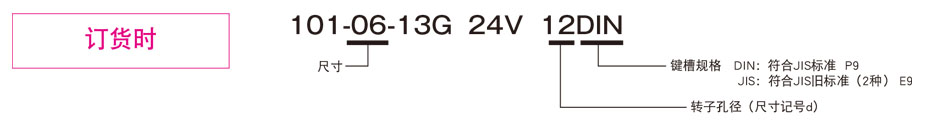

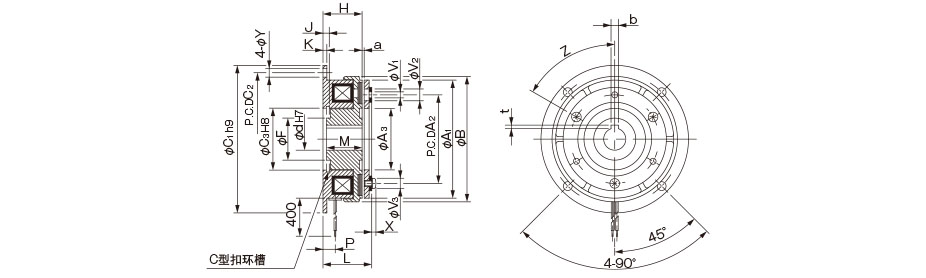

【尺寸】101-□-13G

（用于直接安装）

单位[mm]

尺寸	径向尺寸													轴向尺寸
尺寸	A1	A2	A3	B	C1	C2	C3	F	V1	V2	V3	Y	Z	H	J	K	L	M	P	X	a
06	63	46	34.5	67.5	80	72	35	23	3-3.1	3-6.3	3-5.5	5	6-60°	24	3.5	2.1	28	22	7.3	2.5	0.2±0.05
08	80	60	41.5	85	100	90	42	28.5	3-4.1	3-8	3-7	6	6-60°	26.5	4.3	2.6	31	24	8.3	2.85	0.2±0.05
10	100	76	51.5	106	125	112	52	40	3-5.1	3-10.5	3-9	7	6-60°	30	5	3.1	36	27	9	3.3	0.2±0.05
12	125	95	61.5	133	150	137	62	45	3-6.1	3-12	3-11	7	6-60°	33.5	5.5	3.6	40.5	30	9.3	3.3	0.3^+0.05_-0.1
16	160	120	79.5	169	190	175	80	62	3-8.1	3-15	3-14	9.5	6-60°	37.5	6	4.1	46.5	34	11.7	3.5	0.3^+0.05_-0.1
20	200	158	99.5	212.5	230	215	100	77	3-10.2	3-18	3-17	9.5	6-60°	44	7	5.1	55.5	40	13.4	4.9	0.5⁰_-0.2
25	250	210	124.5	264	290	270	125	100	4-12.2	4-22	4-20	11.5	8-45°	51	8	6.1	64	47	16	5.5	0.5⁰_-0.2

单位[mm]

尺寸	轴孔尺寸
	dH7	符合新JIS标准		符合旧JIS标准
	dH7	bP9	t	bE9	t
06	12	4^-0.012_-0.042	1.5^+0.5₀	4^+0.050_+0.020	1.5^+0.5₀
06	15	5^-0.012_-0.042	2^+0.5₀	5^+0.050_+0.020	2^+0.5₀
08	15	5^-0.012_-0.042	2^+0.5₀	5^+0.050_+0.020	2^+0.5₀
08	20	6^-0.012_-0.042	2.5^+0.5₀	5^+0.050_+0.020	2^+0.5₀
10	20	6^-0.012_-0.042	2.5^+0.5₀	5^+0.050_+0.020	2^+0.5₀
10	25	8^-0.015_-0.051	3^+0.5₀	7^+0.061_+0.025	3^+0.5₀
12	25	8^-0.015_-0.051	3^+0.5₀	7^+0.061_+0.025	3^+0.5₀
12	30	8^-0.015_-0.051	3^+0.5₀	7^+0.061_+0.025	3^+0.5₀
16	30	8^-0.015_-0.051	3^+0.5₀	7^+0.061_+0.025	3^+0.5₀
16	40	12^-0.018_-0.061	3^+0.5₀	10^+0.061_+0.025	3.5^+0.5₀
20	40	12^-0.018_-0.061	3^+0.5₀	10^+0.061_+0.025	3.5^+0.5₀
20	50	14^-0.018_-0.061	3.5^+0.5₀	12^+0.075_+0.032	3.5^+0.5₀
25	50	14^-0.018_-0.061	3.5^+0.5₀	12^+0.075_+0.032	3.5^+0.5₀
25	60	18^-0.018_-0.061	4^+0.5₀	15^+0.075_+0.032	5^+0.5₀

（用于直接安装）

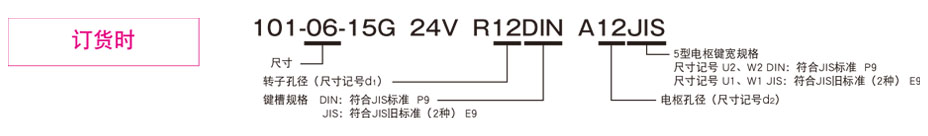

【尺寸】101-□-15G

（用于通轴）

单位[mm]

尺寸	径向尺寸											轴向尺寸
尺寸	A	B	C1	C2	C3	E	F	Y	S	Z1	Z2	H	J	K	L	M	N1	N2	P	U1	W1	U2	W2	a	m
06	63	67.5	80	72	35	33	23	5	38	3-120°	60°	24	3.5	2.1	51.5	22	20	2	7.3	39.5	4	39.5	4	0.2±0.05	3-M4×0.7深4
08	80	85	100	90	42	37	28.5	6	45	3-120°	60°	26.5	4.3	2.6	60	24	25	2	8.3	47	5	47	5	0.2±0.05	3-M4×0.7深6
10	100	106	125	112	52	47	40	7	55	4-90°	45°	30	5	3.1	71	27	30	3	9	57	5	57.5	6	0.2±0.05	4-M4×0.7深8
12	125	133	150	137	62	52	45	7	64	4-90°	45°	33.5	5.5	3.6	86.5	30	40	2	9.3	67	7	67	8	0.3^+0.05_-0.1	4-M4×0.7深8
16	160	169	190	175	80	62	62	9.5	75	6-60°	30°	37.5	6	4.1	103.5	34	50	3	11.7	78	7	78	8	0.3^+0.05_-0.1	6-M5×0.8深8
20	200	212.5	230	215	100	74.5	77	9.5	90	4-90°	45°	44	7	5.1	124.5	40	60	5	13.4	93.5	10	93	10	0.5⁰_-0.2	4-M6×1深12
25	250	264	290	270	125	101.5	100	11.5	115	8-45°	22.5°	51	8	6.1	145	47	70	6	16	118.5	12	118	12	0.5⁰_-0.2	8-M6×1深12

单位[mm]

尺寸	轴孔尺寸
	d1H7	d2	符合新JIS标准		符合旧JIS标准
	d1H7	d2	bP9	t	bE9	t
06	12	12	4^-0.012_-0.042	1.5^+0.5₀	4^+0.050_+0.020	1.5^+0.5₀
08	15	15	5^-0.012_-0.042	2^+0.5₀	5^+0.050_+0.020	2^+0.5₀
10	20	20	6^-0.012_-0.042	2.5^+0.5₀	5^+0.050_+0.020	2^+0.5₀
12	25	25	8^-0.015_-0.051	3^+0.5₀	7^+0.061_+0.025	3^+0.5₀
16	30	30	8^-0.015_-0.051	3^+0.5₀	7^+0.061_+0.025	3^+0.5₀
20	40	40	12^-0.018_-0.061	3^+0.5₀	10^+0.061_+0.025	3.5^+0.5₀
25	50	50	14^-0.018_-0.061	3.5^+0.5₀	12^+0.075_+0.032	3.5^+0.5₀

（用于通轴）

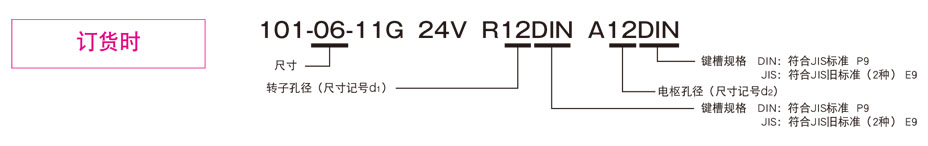

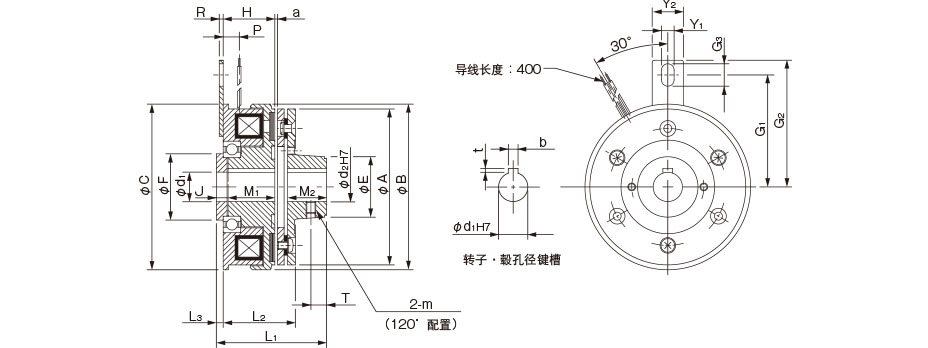

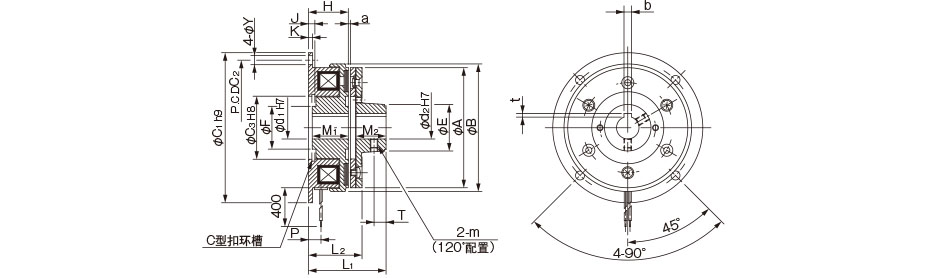

【尺寸】101-□-11G

（用于对接轴）

Unit ［mm］

Size	Radial direction dimensions												Axial direction dimensions
Size	A	B	C1	C2	C3	E	F	Y	m	H	J	K	L1	L2	M1	M2	P	T	a
06	63	67.5	80	72	35	26	23	5	M4	24	3.5	2.1	43	31.5	22	15	7.3	6	0.2±0.05
08	80	85	100	90	42	31	28.5	6	M5	26.5	4.3	2.6	51	35	24	20	8.3	8	0.2±0.05
10	100	106	125	112	52	41	40	7	M5	30	5	3.1	61	41	27	25	9	10	0.2±0.05
12	125	133	150	137	62	49	45	7	M6	33.5	5.5	3.6	70.5	46.5	30	30	9.3	12	0.3^+0.05_-0.1
16	160	169	190	175	80	65	62	9.5	M8	37.5	6	4.1	84.5	53.5	34	38	11.7	15	0.3^+0.05_-0.1
20	200	212.5	230	215	100	83	77	9.5	M8	44	7	5.1	100.5	64.5	40	45	13.4	18	0.5⁰_-0.2
25	250	264	290	270	125	105	100	11.5	M10	51	8	6.1	118	75	47	54	16	22	0.5⁰_-0.2

Unit ［mm］

Size	Shaft bore dimensions
	d1H7	d2H7	Models compliant with the new JIS standards		Models compliant with the old JIS standards
	d1H7	d2H7	bP9	t	bE9	t
06	12	12	4^-0.012_-0.042	1.5^+0.5₀	4^+0.050_+0.020	1.5^+0.5₀
06	15	15	5^-0.012_-0.042	2^+0.5₀	5^+0.050_+0.020	2^+0.5₀
08	15	15	5^-0.012_-0.042	2^+0.5₀	5^+0.050_+0.020	2^+0.5₀
08	20	20	6^-0.012_-0.042	2.5^+0.5₀	5^+0.050_+0.020	2^+0.5₀
10	20	20	6^-0.012_-0.042	2.5^+0.5₀	5^+0.050_+0.020	2^+0.5₀
10	25	25	8^-0.015_-0.051	3^+0.5₀	7^+0.061_+0.025	3^+0.5₀
12	25	25	8^-0.015_-0.051	3^+0.5₀	7^+0.061_+0.025	3^+0.5₀
12	30	30	8^-0.015_-0.051	3^+0.5₀	7^+0.061_+0.025	3^+0.5₀
16	30	30	8^-0.015_-0.051	3^+0.5₀	7^+0.061_+0.025	3^+0.5₀
16	40	40	12^-0.018_-0.061	3^+0.5₀	10^+0.061_+0.025	3.5^+0.5₀
20	40	40	12^-0.018_-0.061	3^+0.5₀	10^+0.061_+0.025	3.5^+0.5₀
20	50	50	14^-0.018_-0.061	3.5^+0.5₀	12^+0.075_+0.032	3.5^+0.5₀
25	50	50	14^-0.018_-0.061	3.5^+0.5₀	12^+0.075_+0.032	3.5^+0.5₀
25	60	60	18^-0.018_-0.061	4^+0.5₀	15^+0.075_+0.032	5^+0.5₀

（用于对接轴）

CS MODEL

【规格】

型号	尺寸	动摩擦转矩Td[N•m]	静摩擦转矩Ts[N•m]	线圈（20℃时）				耐热等级	最高转速[min^-1]	旋转部分转动惯量 J		空隙再调整之前的总做功ET[J]	电枢吸引时间ta[s]	转矩上升时间tp[s]	转矩消失时间td[s]	质量[kg]
型号	尺寸	动摩擦转矩Td[N•m]	静摩擦转矩Ts[N•m]	电压[V]	功率[W]	电流[A]	电阻[Ω]	耐热等级	最高转速[min^-1]	转子[kg・m²]	电枢[kg・m²]	空隙再调整之前的总做功ET[J]	电枢吸引时间ta[s]	转矩上升时间tp[s]	转矩消失时间td[s]	质量[kg]
CS-06-33G	06	5	5.5	DC24	11	0.46	52	B	3000	7.35×10^-5	4.23×10^-5	36×10⁶	0.020	0.041	0.020	0.50
CS-06-35G	06	5	5.5	DC24	11	0.46	52	B	3000	7.35×10^-5	1.05×10^-4	36×10⁶	0.020	0.041	0.020	0.70
CS-06-31G	06	5	5.5	DC24	11	0.46	52	B	3000	7.35×10^-5	6.03×10^-5	36×10⁶	0.020	0.041	0.020	0.54
CS-08-33G	08	10	11	DC24	15	0.63	38	B	3000	2.24×10^-4	1.18×10^-4	60×10⁶	0.023	0.051	0.030	0.87
CS-08-35G	08	10	11	DC24	15	0.63	38	B	3000	2.24×10^-4	3.00×10^-4	60×10⁶	0.023	0.051	0.030	1.23
CS-08-31G	08	10	11	DC24	15	0.63	38	B	3000	2.24×10^-4	1.71×10^-4	60×10⁶	0.023	0.051	0.030	0.95
CS-10-33G	10	20	22	DC24	20	0.83	29	B	3000	6.78×10^-4	4.78×10^-4	130×10⁶	0.025	0.063	0.050	1.57
CS-10-35G	10	20	22	DC24	20	0.83	29	B	3000	6.78×10^-4	9.45×10^-4	130×10⁶	0.025	0.063	0.050	2.18
CS-10-31G	10	20	22	DC24	20	0.83	29	B	3000	6.78×10^-4	6.63×10^-4	130×10⁶	0.025	0.063	0.050	1.73
CS-12-33G	12	40	45	DC24	25	1.09	23	B	2000	2.14×10^-3	1.31×10^-3	250×10⁶	0.040	0.115	0.065	2.89
CS-12-35G	12	40	45	DC24	25	1.09	23	B	2000	2.14×10^-3	2.75×10^-3	250×10⁶	0.040	0.115	0.065	3.93
CS-12-31G	12	40	45	DC24	25	1.09	23	B	2000	2.14×10^-3	1.81×10^-3	250×10⁶	0.040	0.115	0.065	3.18
CS-16-33G	16	80	90	DC24	35	1.46	16	B	2000	6.30×10^-3	4.80×10^-3	470×10⁶	0.050	0.160	0.085	5.3
CS-16-35G	16	80	90	DC24	35	1.46	16	B	2000	6.30×10^-3	9.05×10^-3	470×10⁶	0.050	0.160	0.085	7.1
CS-16-31G	16	80	90	DC24	35	1.46	16	B	2000	6.30×10^-3	6.35×10^-3	470×10⁶	0.050	0.160	0.085	5.6
CS-20-33G	20	160	175	DC24	45	1.88	13	B	1500	1.93×10^-2	1.37×10^-2	10×10⁸	0.090	0.250	0.130	9.8
CS-25-33G	25	320	350	DC24	72	3.00	8	B	1500	4.48×10^-2	3.58×10^-2	20×10⁸	0.115	0.335	0.210	17.5

※动摩擦转矩Td为相对速度100min^-1时的数值。

※旋转部分转动惯量及质量为最大孔径时的数值。

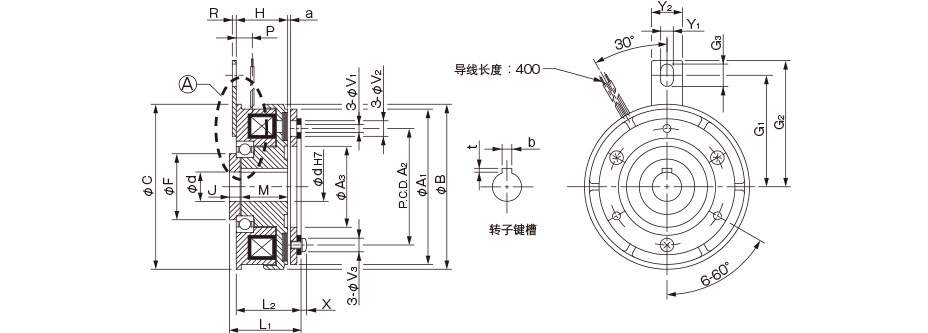

【尺寸】CS-□-33G

（用于直接安装）

单位[mm]

尺寸	径向尺寸														轴向尺寸
尺寸	A1	A2	A3	B	C	F	G1	G2	G3	V1	V2	V3	Y1	Y2	H	L1	L2	M	J	P	R	X	a
06	63	46	34.5	67.5	67.5	24	42.5	50	9.5	3.1	6.3	5.5	4.5	14	24	31	28	22	5	7.3	2	2.5	0.2±0.05
08	80	60	41.5	85	85	34	57.5	65	11.5	4.1	8	7	6.5	16	26.5	34.5	31	24	6	8.3	2	2.85	0.2±0.05
10	100	76	51.5	106	106	40	62.5	70	11.5	5.1	10.5	9	6.5	16	30	39.5	36	27	6.5	9	2	3.3	0.2±0.05
12	125	95	61.5	133	133	45	77.5	85	11.5	6.1	12	11	6.5	16	33.5	44.5	40.5	30	7.5	9.3	2	3.3	0.3^+0.05_-0.1
16	160	120	79.5	169	169	58	100	112	18.5	8.1	15	14	8.5	25	37.5	50.5	46.5	34	7.5	11.7	3.2	3.5	0.3^+0.05_-0.1
20	200	158	99.5	212.5	212	75	125	138	18.5	10.2	18	16.2	8.5	25	44	60.5	55.5	40	9	13.4	3	5	0.5⁰_-0.2
25	250	210	124.5	264	250	100	155	173	24	12.2	22	20	12	30	53	69	66	47	9	18	6	4.5	0.5⁰_-0.2

单位[mm]

尺寸	轴孔尺寸
	dH7	符合新JIS标准		符合旧JIS标准
	dH7	bP9	t	bE9	t
6	12	4^-0.012_-0.042	1.5^+0.5₀	4^+0.050_+0.020	1.5^+0.5₀
8	15	5^-0.012_-0.042	2^+0.5₀	5^+0.050_+0.020	2^+0.5₀
10	20	6^-0.012_-0.042	2.5^+0.5₀	5^+0.050_+0.020	2^+0.5₀
12	25	8^-0.015_-0.051	3^+0.5₀	7^+0.061_+0.025	3^+0.5₀
16	30	8^-0.015_-0.051	3^+0.5₀	7^+0.061_+0.025	3^+0.5₀
20	40	12^-0.018_-0.061	3^+0.5₀	10^+0.061_+0.025	3.5^+0.5₀
25	50	14^-0.018_-0.061	3.5^+0.5₀	12^+0.075_+0.032	3.5^+0.5₀

（用于直接安装）

【尺寸】CS-□-35G

（用于通轴）

单位[mm]

尺寸	径向尺寸													轴向尺寸
尺寸	A	B	C	E	F	G1	G2	G3	S	Y1	Y2	Z1	Z2	H	L1	L2	M	J	N1	N2	P	R	U1	W1	U2	W2	a	m
06	63	67.5	67.5	33	24	42.5	50	9.5	38	4.5	14	3-120°	0°	24	54.5	31.5	22	5	20	2	7.3	2	39.5	4	39.5	4	0.2±0.05	3-M4×0.7深4
08	80	85	85	37	34	57.5	65	11.5	45	6.5	16	3-120°	0°	26.5	63.5	35	24	6	25	2	8.3	2	47	5	47	5	0.2±0.05	3-M4×0.7深6
10	100	106	106	47	40	62.5	70	11.5	55	6.5	16	4-90°	45°	30	74.5	41	27	6.5	30	3	9	2	57	5	57.5	6	0.2±0.05	4-M4×0.7深8
12	125	133	133	52	45	77.5	85	11.5	64	6.5	16	4-90°	45°	33.5	90.5	46.5	30	7.5	40	2	9.3	2	67	7	67	8	0.3^+0.05_-0.1	4-M4×0.7深8
16	160	169	169	62	58	100	112	18.5	75	8.5	25	6-60°	30°	37.5	107.5	53.5	34	7.5	50	3	11.7	3.2	78	7	78	8	0.3^+0.05_-0.1	6-M5×0.8深8

单位[mm]

尺寸	轴孔尺寸
	d1H7	d2	符合新JIS标准		符合旧JIS标准
	d1H7	d2	bP9	t	bE9	t
6	12	12	4^-0.012_-0.042	1.5^+0.5₀	4^+0.050_+0.020	1.5^+0.5₀
8	15	15	5^-0.012_-0.042	2^+0.5₀	5^+0.050_+0.020	2^+0.5₀
10	20	20	6^-0.012_-0.042	2.5^+0.5₀	5^+0.050_+0.020	2^+0.5₀
12	25	25	8^-0.015_-0.051	3^+0.5₀	7^+0.061_+0.025	3^+0.5₀
16	30	30	8^-0.015_-0.051	3^+0.5₀	7^+0.061_+0.025	3^+0.5₀

（用于通轴）

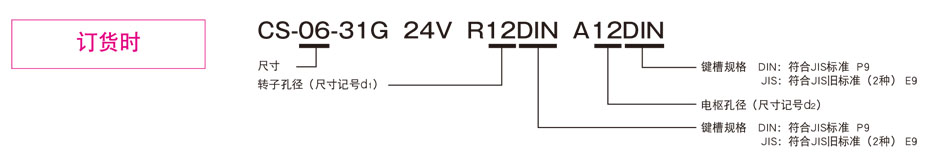

【尺寸】CS-□-31G

（用于对接轴）

单位[mm]

尺寸	径向尺寸											轴向尺寸
尺寸	A	B	C	E	F	G1	G2	G3	Y1	Y2	m	H	L1	L2	L3	M1	M2	J	P	R	T	a
06	63	67.5	67.5	26	24	42.5	50	9.5	4.5	14	M4	24	46	31.5	3	22	15	5	7.3	2	6	0.2±0.05
08	80	85	85	31	34	57.5	65	11.5	6.5	16	M5	26.5	54.5	35	3.5	24	20	6	8.3	2	8	0.2±0.05
10	100	106	106	41	40	62.5	70	11.5	6.5	16	M5	30	64.5	41	3.5	27	25	6.5	9	2	10	0.2±0.05
12	125	133	133	49	45	77.5	85	11.5	6.5	16	M6	33.5	74.5	46.5	4	30	30	7.5	9.3	2	12	0.3^+0.05_-0.1
16	160	169	169	65	58	100	112	18.5	8.5	25	M8	37.5	88.5	53.5	4	34	38	7.5	11.7	3.2	15	0.3^+0.05_-0.1

单位[mm]

尺寸	轴孔尺寸
	d1H7	d2H7	符合新JIS标准		符合旧JIS标准
	d1H7	d2H7	bP9	t	bE9	t
6	12	12	4^-0.012_-0.042	1.5^+0.5₀	4^+0.050_+0.020	1.5^+0.5₀
8	15	15	5^-0.012_-0.042	2^+0.5₀	5^+0.050_+0.020	2^+0.5₀
10	20	20	6^-0.012_-0.042	2.5^+0.5₀	5^+0.050_+0.020	2^+0.5₀
12	25	25	8^-0.015_-0.051	3^+0.5₀	7^+0.061_+0.025	3^+0.5₀
16	30	30	8^-0.015_-0.051	3^+0.5₀	7^+0.061_+0.025	3^+0.5₀

（用于对接轴）
