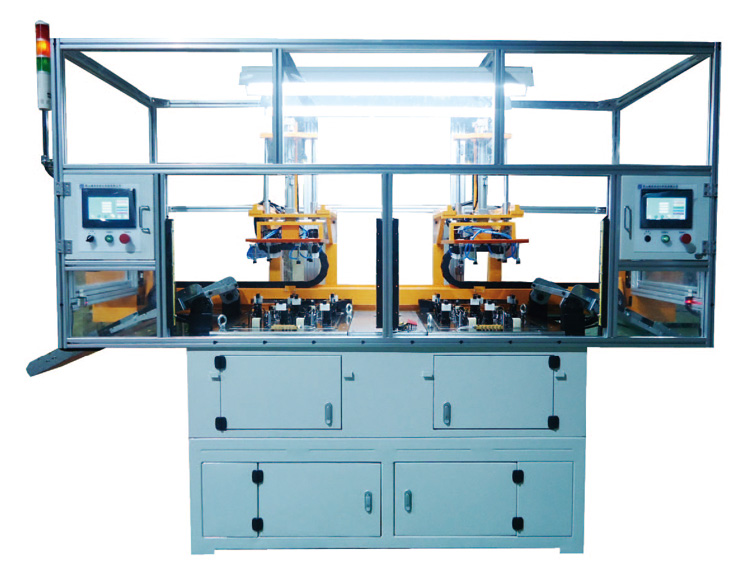

伺服仰式多轴自动攻牙机系列

产品概述：本系列仰式自动攻牙机采用伺服驱动，牙杆式攻牙手臂，可实现不同牙距同时完成攻牙动作，亦可与钢丝软轴或转向机构配合使用，实现平面攻牙与侧面攻牙同步完成，且钢丝软轴可随意调整及工件孔位的段差可选择不同长度心轴处

     本系列仰式自动攻牙机采用伺服驱动，牙杆式攻牙手臂，可实现不同牙距同时完成攻牙动作，亦可与钢丝软轴或转向机构配合使用，实现平面攻牙与侧面攻牙同步完成，且钢丝软轴可随意调整及工件孔位的段差可选择不同长度心轴处理，使机台使用更具有灵活性、通用性。
  压料系统可选择用上压料（气缸式）、转角缸压料、真空吸盘、电磁吸盘等多种形式，给油润滑系统采用气雾式，其动作时间、给油量、油气混合量均可利用参数设定做微调动作，达到油量适中，均匀的特点，有效提高刀具的使用寿命，大大节约客户清洗成本。
  机台的材料线高度及外形尺寸、外观颜色均可依客户不同需求特殊制作。与机械手连接使用更能达到冲压攻牙一体化动作，提升产线自动化程度。每分钟节拍最快可达24次（约2-3S/PCS），有效提高产能，提高工作效率。

规格Specification：

规格/机种名称	FTSJ-400	FTSJ-500	FTSJ-700	FTSJ-800	FTSJ-1100	FTSJ-1300
攻牙能力	M1.4~M5	M1.4~M5	M1.4~M5	M1.4~M5	M1.4~M5	M1.4~M5
最大攻牙范围（mm）	400*500	550*712	700*1000	800*1300	1100*1600	1300*1800
主轴最大行程	20	20	20	20	20	20
马达			三菱伺服马达			伺服马达
主轴最高回转速度（rpm）	2000	2000	2000	2000	2000	2000
多轴器出力轴数（轴）	50	66	94	132	210	248
特殊最小孔距（mm）	≥8	≥8	≥8	≥8	≥8	≥8
使用电压	380VΦ3	380VΦ3	380VΦ3	380VΦ3	380VΦ3	380VΦ3
工作台面积（mm）	500*600	600*700	600*1000	1000*1300	1000*1800	1350*1850
油箱容量	15	20	20	40	40	40
控制系统	三菱PLC程式	三菱PLC程式	三菱PLC程式	三菱PLC程式	三菱PLC程式	三菱PLC程式
装箱尺寸（LWH）cm	140120160	150130180	160140220	170150220	205163150	150210160
机械重量（KG）	700	850	1100	1400	1700	2000

伺服仰式多轴自动攻牙机系列
