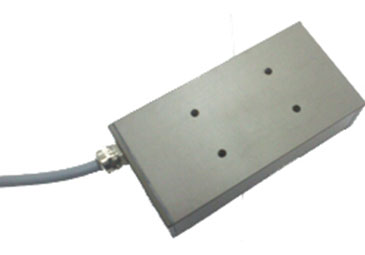

板式直线电机

　　产品特点：

　　带铁芯动圈式永磁同步电机

　　推力密度大、过载能力强

　　齿槽力小

　　行程可以无限延长

　　内置水冷(可选)

　　应用：

　　各类精密、重载控制系统、制造装备、数控机床，特别是精密高速加工机床、特种加工机床、龙门创床。

　　加工中心

　　速度和方向频繁变化场合

　　汽车零部件生产线和精密模具制造

　　超长行程的加速加工

　　航空和航天制造业的加工、如加工大型薄璧飞机零件。

　　精密加工机床

　　CNC电加工机床、曲轴与凸轮磨床、CNC非圆车床

　　其他专用机床

　　冲床、3D坐标测量仪、水切割机、等离子切割机、快速成型机

产品配置

RCA系列技术参数
动子型号	符号	单位	RCA-050		RCA-075		RCA-100		RCA-150
冷却方式	/	/	NC	WC	NC	WC	NC	WC	NC	WC
峰值推力	Fp	N	390	580	590	890	620	1000	950	1525
连续推力	Fc	N	180	365	280	560	310	620	475	950
电机常数	Km	N/√W	21.6	21.6	28.2	28.2	29.6	29.4	37.5	37.8
最大连续功耗	Pc	W	71	284	98	393	110	445	160	630
峰值电流	Ip	Arms	6	9	6	9	6	9	6	9
连续电流	Ic	Arms	2.8	5.6	2.8	5.6	2.8	5.6	2.8	5.6
电阻	Rm	Ω L-L	4.4		6.1		6.9		9.8
电感	L	mH L-L	35.3		49.1		57.0		87.0
反电势常数	Ke	Vpeak/m/s_L-L	53		81		91		138
力常数	Kf	N/Arms	65		100		111		170
电气时间常数	Te	ms	8.0		8.0		8.3		8.9
电磁吸力	Fa	kN	1.0		1.5		2.1		2.9
绕组最高温度	Tmax	?C	120
极距	τ	mm	32
动子重量	Mc	kg	2.8		3.7		5.3		6.5
定子型号	/	/	RCM-050 系列		RCM-075 系列		RCM-100 系列		RCM-150 系列

RCB系列技术参数
动子型号	符号	单位	RCB-050		RCB-075		RCB-100			RCB-150
冷却方式	/	/	NC	WC	NC	WC	NC		WC	NC		WC
峰值推力	Fp	N	1000	1500	1320	1800	1980		2940	2560		3610
连续推力	Fc	N	490	1000	590	1320	960		1980	1640		2560
电机常数	Km	N/√W	30.9	30.9	39.7	39.7	52.9		52.9	69.1		69.1
最大连续功耗	Pc	W	249	1066	220	1102	329		1399	564		1384
峰值电流	Ip	Arms	13.5	18	9.3	13	16.5		24.5	19.9		28
连续电流	Ic	Arms	5.8	12	4.2	9.3	8		16.5	12.7		19.9
电阻	Rm	Ω L-L	3.6		6.2		2.5			1.7
电感	L	mH L-L	29.0		49.0		21.2			15.4
反电势常数	Ke	Vpeak/m/s_L-L	68		115		98			105.0
力常数	Kf	N/Arms	84		142		122			129.1
电气时间常数	Te	ms	8.1		7.9		8.5			9.1
电磁吸力	Fa	kN	2.2		4.0		5.1			10.7
绕组最高温度	Tmax	?C	120
极距	τ	mm	32
动子重量	Mc	kg	5.5		8.5			11.3			15.0
定子型号	/	/	RCM-050 系列		RCM-075 系列			RCM-100 系列			RCM-150 系列

RCC系列技术参数
动子型号	符号	单位	RCC-050		RCC-075		RCC-100		RCC-150
冷却方式	/	/	NC	WC	NC	WC	NC	WC	NC	WC
峰值推力	Fp	N	1320	1800	1930	2915	2600	3500	3800	5800
连续推力	Fc	N	625	1320	910	1930	1100	2600	1836	3800
电机常数	Km	N/√W	40.8	40.9	51.7	52.0	63.8	63.9	74.8	74.8
最大连续功耗	Pc	W	235	1040	310	1380	309	1658	602	2590
峰值电流	Ip	Arms	21	31	21	31	21	28.3	28	43.3
连续电流	Ic	Arms	9.7	20.5	9.7	20.5	8.9	20.6	13.6	28.2
电阻	Rm	Ω L-L	1.2		1.6		1.9		1.7
电感	L	mH L-L	7.5		10.9		16.0		12.0
反电势常数	Ke	Vpeak/m/s_L-L	53		77		101		110
力常数	Kf	N/Arms	65		94		124		135
电气时间常数	Te	ms	6.3		6.8		8.4		7.1
电磁吸力	Fa	kN	4.2		7.2		11.2		14.2
绕组最高温度	Tmax	?C	120
极距	τ	mm	32
动子重量	Mc	kg	8.5		12.8		17.0		25.0
定子型号	/	/	RCM-050 系列		RCM-075 系列		RCM-100 系列		RCM-150 系列
